CCS

S-6

Kit phát triển PIC16F877A kèm trình biên dịch PCW (Development Kit)

Kit phát triển PIC16F877A (dòng PIC16), kèm trình biên dịch PCW; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập.

S-6

Thông số

Mã nhà sản xuất
S-6
Hãng sản xuất
CCS
Phiên bản kit
Kèm trình biên dịch
Phần mềm trình biên dịch
PCW
Công cụ kèm theo
Bộ nạp (programmer), bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập
Kích thước bo mạch
3" x 1.75"

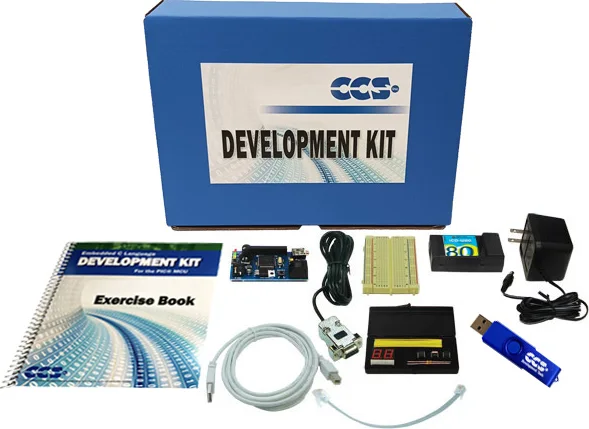

Kit phát triển PIC16F877A gồm
Bo mạch thử nghiệm PIC16F877A; Bộ gỡ lỗi/nạp trong mạch (In-Circuit Debugger/Programmer); Breadboard; Hộp linh kiện gồm: chip EEPROM nối tiếp 93LC56; Dây nối (jumper); Chip nhiệt kế số DS1631; IC đồng hồ thời gian thực NJU6355 kèm thạch anh 32.768kHz; Module LED 7 đoạn 2 chữ số; Hai điện trở 1K Ohm; Tài liệu bài tập hướng dẫn (Exercise Tutorial); Adapter AC 9V; Cáp nối tiếp (serial) từ PC tới bo mạch thử nghiệm; Cáp từ ICD tới bo mạch thử nghiệm; Cáp USB từ PC tới ICD
Bo mạch thử nghiệm PIC16F877A
PIC16F877A; 30 chân I/O (7 chân có thể dùng analog); Một biến trở (potentiometer); Một nút nhấn; Ba LED; Bộ chuyển mức RS-232; Jack ICD
Tải datasheet (PDF)

Thông số kỹ thuật

Danh mục (Category)Mạch đánh giá vi điều khiển, DSP
Hãng (Mfr)CCS
Dòng sản phẩm (Series)PIC® 16F
Loại (Type)MCU 8-Bit
Lõi xử lý (Core Processor)PIC
IC sử dụng (Utilized IC / Part)PIC16F877A

Thông tin chi tiết

Kit phát triển này có mọi thứ cần thiết để bắt đầu phát triển với vi điều khiển Microchip PIC® PIC16F877A. Bên cạnh bo mạch thử nghiệm, kit kèm môi trường phát triển tích hợp (IDE) PCW mạnh mẽ với trình biên dịch hỗ trợ các dòng Microchip PIC® PIC10, PIC12 và PIC16, cùng bộ nạp/gỡ lỗi trong mạch ICD-U80 hỗ trợ gỡ lỗi thời gian thực C-aware.

Bo mạch thử nghiệm dùng PIC16F877A, nối với một biến trở, bộ chuyển mức RS-232, nút nhấn, ba LED và cổng kết nối ICD.

Tính năng chính

  • PIC16F877A
  • 30 chân I/O (7 chân có thể dùng analog)
  • Một biến trở (potentiometer)
  • Một nút nhấn
  • Ba LED
  • Bộ chuyển mức RS-232
  • Jack ICD

Tài liệu

Thông tin và hình ảnh theo CCS. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.

Mã tương tự

Mã tương tự

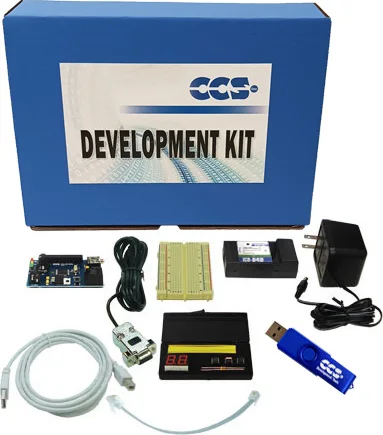

S-64
