CCS

S-8

Kit phát triển PIC12F683 kèm trình biên dịch PCW (Development Kit)

Kit phát triển PIC12F683 (MCU PIC® 8 chân), kèm trình biên dịch PCW; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập.

S-8

Thông số

Mã nhà sản xuất
S-8
Hãng sản xuất
CCS
Phiên bản kit
Kèm trình biên dịch
Phần mềm trình biên dịch
PCW
Công cụ kèm theo
Bộ nạp (programmer), bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập
Kích thước bo mạch
3" x 1.75"

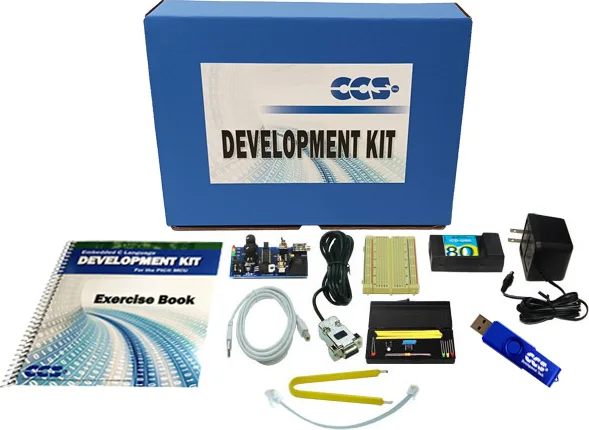

Kit phát triển PIC12F683 gồm
Bo mạch thử nghiệm PIC12F683; Bộ gỡ lỗi/nạp trong mạch (In-Circuit Debugger/Programmer); Breadboard; Hộp linh kiện gồm: chip 12F683 8 chân; Dây nối (jumper); Hai điện trở 10K Ohm 1/4W; Dụng cụ nhổ IC (IC Extractor); Nhiệt điện trở (thermistor); Nút nhấn; LED xanh lá 5V; LED đỏ 5V; LED vàng 5V; Tài liệu bài tập hướng dẫn (Exercise Tutorial); Adapter AC 9V; Cáp nối tiếp (serial) từ PC tới bo mạch thử nghiệm; Cáp từ ICD tới bo mạch thử nghiệm; Cáp USB từ PC tới ICD
Bo mạch thử nghiệm PIC12F683
PIC12F683 và PIC12F683-ICD; 6 chân I/O (4 chân có thể dùng analog); Hai biến trở (potentiometer); Một nút nhấn; Ba LED; Bộ chuyển mức RS-232; Jack ICD; Hai công tắc
Tải datasheet (PDF)

Thông số kỹ thuật

Danh mục (Category)Mạch đánh giá vi điều khiển, DSP
Hãng (Mfr)CCS
Dòng sản phẩm (Series)PIC® 12F
Loại (Type)MCU 8-Bit
Lõi xử lý (Core Processor)PIC
IC sử dụng (Utilized IC / Part)PIC12F683

Thông tin chi tiết

Kit phát triển này có mọi thứ cần thiết để bắt đầu phát triển với vi điều khiển Microchip PIC® PIC12F683. Bên cạnh bo mạch thử nghiệm, kit kèm môi trường phát triển tích hợp (IDE) PCW mạnh mẽ với trình biên dịch hỗ trợ các dòng Microchip PIC® PIC10, PIC12 và PIC16, cùng bộ nạp/gỡ lỗi trong mạch ICD-U80 hỗ trợ gỡ lỗi thời gian thực C-aware.

Bo mạch thử nghiệm dùng chip PIC 8 chân, nối với hai biến trở, một nút nhấn, ba LED, bộ chuyển mức RS-232 và cổng kết nối ICD.

Tính năng chính

  • PIC12F683 và PIC12F683-ICD
  • 6 chân I/O (4 chân có thể dùng analog)
  • Hai biến trở (potentiometer)
  • Một nút nhấn
  • Ba LED
  • Bộ chuyển mức RS-232
  • Jack ICD
  • Hai công tắc

Tài liệu

Thông tin và hình ảnh theo CCS. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
