S-85

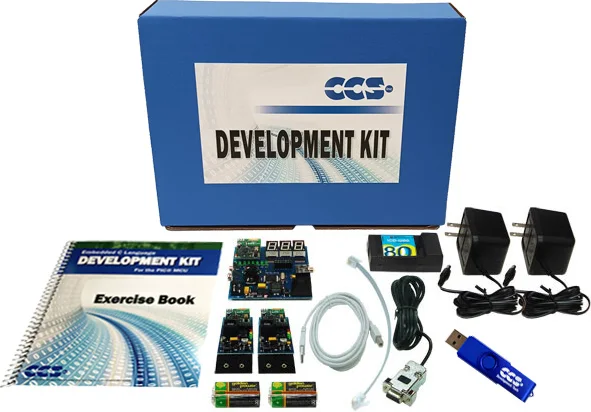

Kit phát triển CCS Wireless - Ember ZigBee™ Edition kèm trình biên dịch PCWH (Development Kit)
Kit phát triển CCS Wireless - Ember ZigBee™ Edition (ZigBee™ với module EM260), kèm trình biên dịch PCWH; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập.
Thông số
- Mã nhà sản xuất
- S-85
- Hãng sản xuất
- CCS
- Phiên bản kit
- Kèm trình biên dịch
- Phần mềm trình biên dịch
- PCWH
- Công cụ kèm theo
- Bộ nạp (programmer), bo mạch thử nghiệm, nguồn và cáp, sách bài tập
- Kit phát triển CCS Wireless - Ember ZigBee™ Edition gồm
- Hai bo mạch cảm biến với chip vi xử lý PIC16F886 và module EM260; Một bo mạch trạm gốc (Base Station) với chip vi xử lý PIC18LF4620 và module EM260; Bộ gỡ lỗi/nạp trong mạch (In-Circuit Debugger/Programmer); Tài liệu bài tập hướng dẫn và tài liệu Ember; Hai adapter AC 9V; Cáp nối tiếp (serial) từ PC tới bo mạch thử nghiệm; Cáp từ ICD tới bo mạch thử nghiệm; Cáp USB từ PC tới ICD; Hai pin 9V
- Bo mạch thử nghiệm CCS Wireless-Ember ZigBee™ Edition
- Một bo mạch trạm gốc (Base Station) với chip vi xử lý PIC18LF4620 và module EM260 (kích thước: 3.25" x 3"); 10 chân I/O (3 chân có thể dùng analog) trên trạm gốc; Hai bo mạch cảm biến với chip vi xử lý PIC16F886 và module EM260 (kích thước: 2.75" x 1.25"); 5 chân I/O (1 chân có thể dùng analog) trên bo mạch cảm biến; Hai pin 9V
Thông tin chi tiết
CCS Wireless - Ember ZigBee™ Edition Development Kit giúp làm mẫu nhanh các ứng dụng ZigBee™. Kit kèm môi trường phát triển tích hợp (IDE) PCWH mạnh mẽ với trình biên dịch hỗ trợ các dòng Microchip PIC® PIC10, PIC12, PIC16 và PIC18, cùng bộ nạp/gỡ lỗi trong mạch ICD-U80 hỗ trợ gỡ lỗi thời gian thực C-aware.
Gồm một bo mạch trạm gốc (base station) và hai bo mạch cảm biến chạy pin, mỗi bo đều gắn sẵn module EM260.
Tính năng chính
- Bộ thu phát 2.4 Ghz chuẩn IEEE 802.15.4
- Hoạt động ở 3.3V
- Cổng Insight Port để gỡ lỗi mạng nâng cao với Insight Desktop
- Kích thước: 1.375" x 1"
- Giao tiếp SPI
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo CCS. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|

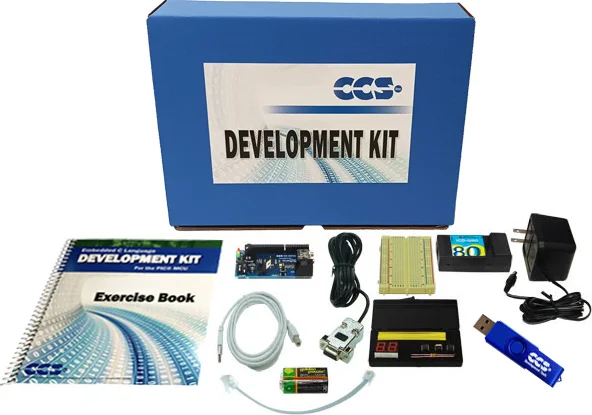

| S-87 CCSKit phát triển PIC18F67J10 (dòng PIC18, có tùy chọn cấp nguồn pin 9V), kèm trình biên dịch PCWH; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
