S-9

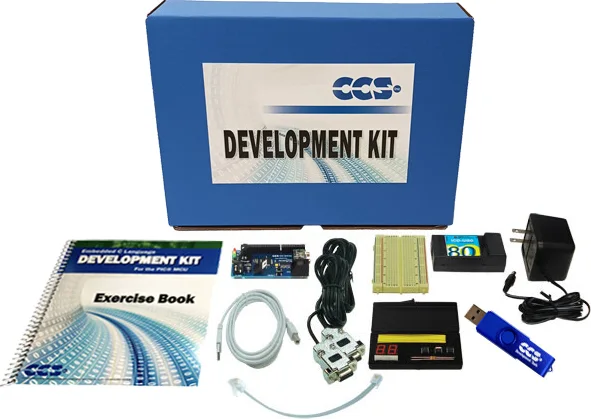

Kit phát triển PIC18F6722 kèm trình biên dịch PCWH (Development Kit)
Kit phát triển PIC18F6722 (PIC18 với hai UART), kèm trình biên dịch PCWH; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập.
Thông số
- Mã nhà sản xuất
- S-9
- Hãng sản xuất
- CCS
- Phiên bản kit
- Kèm trình biên dịch
- Phần mềm trình biên dịch
- PCWH
- Công cụ kèm theo
- Bộ nạp (programmer), bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập
- Kích thước bo mạch
- 3.125" x 1.75"
- Kit phát triển PIC18F6722 gồm
- Bo mạch thử nghiệm PIC18F6722; Bộ gỡ lỗi/nạp trong mạch (In-Circuit Debugger/Programmer); Breadboard; Hộp linh kiện gồm: chip EEPROM nối tiếp 93LC56; Dây nối (jumper); Chip nhiệt kế số DS1631; IC đồng hồ thời gian thực NJU6355 kèm thạch anh 32.768kHz; Module LED 7 đoạn 2 chữ số; Hai điện trở 1K Ohm; Tài liệu bài tập hướng dẫn (Exercise Tutorial); Adapter AC 9V; Hai cáp nối tiếp (serial) từ PC tới bo mạch thử nghiệm; Cáp từ ICD tới bo mạch thử nghiệm; Cáp USB từ PC tới ICD
- Bo mạch thử nghiệm PIC18F6722
- PIC18F6722; 48 chân I/O (11 chân có thể dùng analog); Một biến trở (potentiometer); Một nút nhấn; Ba LED; Bộ chuyển mức RS-232 nối với UART C6/C7 và UART G1/G2; Jack ICD
Thông số kỹ thuật
| Danh mục (Category) | Mạch đánh giá vi điều khiển, DSP |
|---|---|
| Hãng (Mfr) | CCS |
| Dòng sản phẩm (Series) | PIC® 18F |
| Loại (Type) | MCU 8-Bit |
| Lõi xử lý (Core Processor) | PIC |
| IC sử dụng (Utilized IC / Part) | PIC18F6722 |
Thông tin chi tiết
Kit phát triển này có mọi thứ cần thiết để bắt đầu phát triển với vi điều khiển Microchip PIC® PIC18F6722. Bên cạnh bo mạch thử nghiệm, kit kèm môi trường phát triển tích hợp (IDE) PCWH mạnh mẽ với trình biên dịch hỗ trợ các dòng Microchip PIC® PIC10, PIC12, PIC16 và PIC18, cùng bộ nạp/gỡ lỗi trong mạch ICD-U80 hỗ trợ gỡ lỗi thời gian thực C-aware.
Bo mạch thử nghiệm dùng PIC18F6722, nối với một biến trở, một nút nhấn, ba LED, bộ chuyển mức RS-232 nối với UART C6/C7 và UART G1/G2, cùng cổng kết nối ICD.
Tính năng chính
- PIC18F6722
- 48 chân I/O (11 chân có thể dùng analog)
- Một biến trở (potentiometer)
- Một nút nhấn
- Ba LED
- Bộ chuyển mức RS-232 nối với UART C6/C7 và UART G1/G2
- Jack ICD
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo CCS. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| S-93 CCSKit phát triển DSP Starter (dsPIC DSC 5V (dsPIC30F4012)), kèm trình biên dịch PCDIDE; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

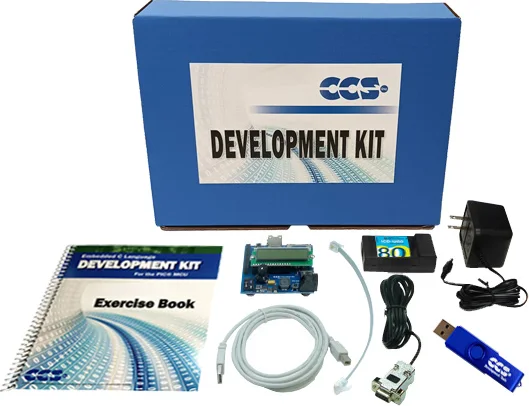

| S-97 CCSKit phát triển 3.3V Embedded Ethernet (Ethernet 10-BaseT với PIC18F67J60), kèm trình biên dịch PCWH; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

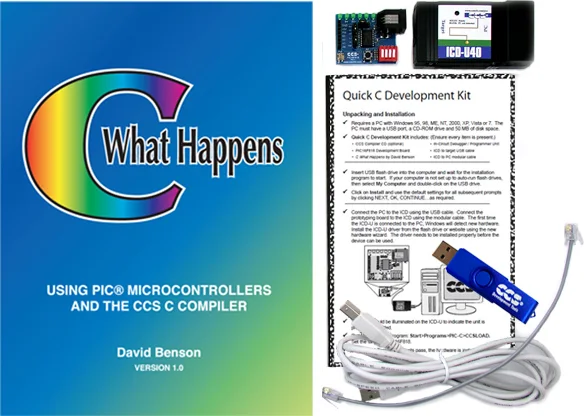

| S112 CCSPhiên bản kit Quick C: PIC16F818 kèm phần mềm dành cho người đã có sách, gồm trình biên dịch C đơn chip cho PIC16F818, bo mạch thử nghiệm và ICD. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

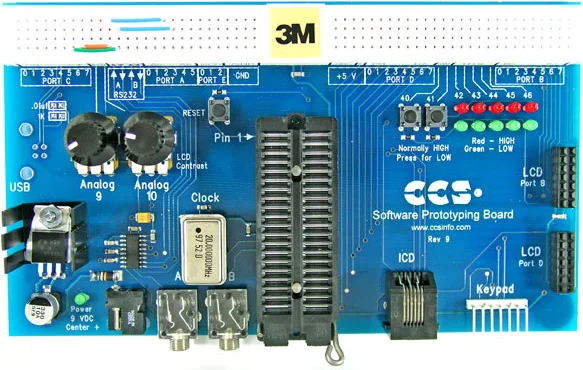

| 53100-88 CCSBo mạch thử nghiệm rời từ ACE Kit (dùng Software Prototyping Board cho kỹ sư nâng cao); không kèm trình biên dịch, dành cho khách hàng đã có trình biên dịch CCS. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

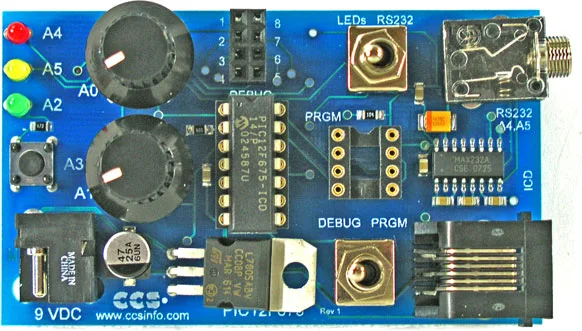

| 53101-403 CCSBo mạch thử nghiệm rời từ kit phát triển PIC12F675 (MCU PIC® 8 chân); không kèm trình biên dịch, dành cho khách hàng đã có trình biên dịch CCS. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

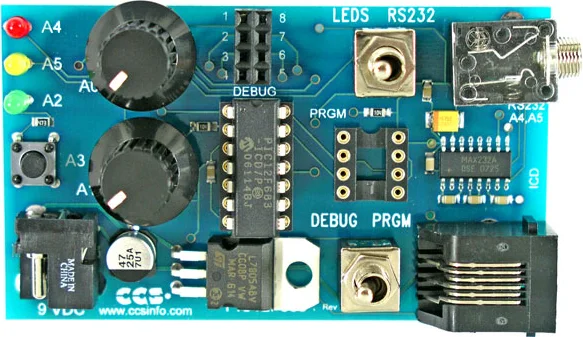

| 53102-598 CCSBo mạch thử nghiệm rời từ kit phát triển PIC12F683 (MCU PIC® 8 chân); không kèm trình biên dịch, dành cho khách hàng đã có trình biên dịch CCS. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

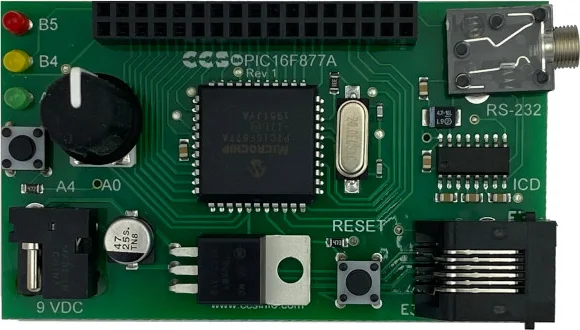

| 53103-223 CCSBo mạch thử nghiệm rời từ kit phát triển PIC16F877A (dòng PIC16); không kèm trình biên dịch, dành cho khách hàng đã có trình biên dịch CCS. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

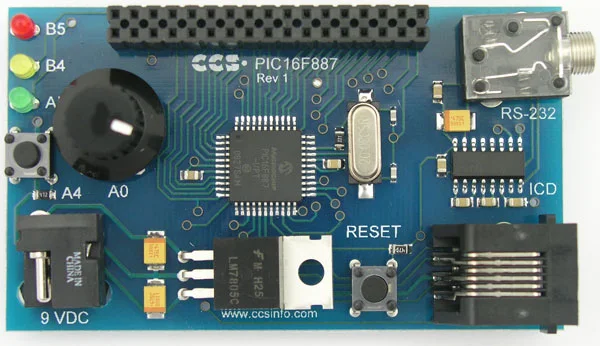

| 53104-804 CCSBo mạch thử nghiệm rời từ kit phát triển PIC16F887 (dòng PIC16); không kèm trình biên dịch, dành cho khách hàng đã có trình biên dịch CCS. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá |
