S-66
Kit phát triển Embedded Ethernet kèm trình biên dịch PCWH (Development Kit)
Kit phát triển Embedded Ethernet (Ethernet nhúng với ENC28J60), kèm trình biên dịch PCWH; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập.
Thông số
- Mã nhà sản xuất
- S-66
- Hãng sản xuất
- CCS
- Phiên bản kit
- Kèm trình biên dịch
- Phần mềm trình biên dịch
- PCWH
- Công cụ kèm theo
- Bộ nạp (programmer), bo mạch thử nghiệm, nguồn và cáp, sách bài tập
- Kích thước bo mạch
- 3.625" x 3"
- Kit phát triển Embedded Ethernet gồm
- Bo mạch thử nghiệm Embedded Ethernet; Bộ gỡ lỗi/nạp trong mạch (In-Circuit Debugger/Programmer); Tài liệu bài tập hướng dẫn (Exercise Tutorial); Adapter AC 9V; Cáp nối tiếp (serial) từ PC tới bo mạch thử nghiệm; Cáp từ ICD tới bo mạch thử nghiệm; Cáp USB từ PC tới ICD
- Bo mạch thử nghiệm Embedded Ethernet
- ENC28J60; PIC18F4620; 30 chân I/O (12 chân có thể dùng analog); Một biến trở (potentiometer); Một nút nhấn; Ba LED do người dùng điều khiển; Bộ chuyển mức RS-232; Header I/O tới PIC18F4620; LCD; EEPROM nối tiếp; Đầu đọc thẻ MMC
Thông tin chi tiết
Embedded Ethernet Development Kit hỗ trợ phát triển với chip thu phát Ethernet ENC28J60 của Microchip. Kit kèm môi trường phát triển tích hợp (IDE) PCWH mạnh mẽ với trình biên dịch hỗ trợ các dòng Microchip PIC® PIC10, PIC12, PIC16 và PIC18, cùng bộ nạp/gỡ lỗi trong mạch ICD-U80 hỗ trợ gỡ lỗi thời gian thực C-aware.
Bo mạch thử nghiệm dùng PIC18F4620, nối với một biến trở, bộ chuyển mức RS-232, nút nhấn và ba LED.
Tính năng chính
- ENC28J60
- PIC18F4620
- 30 chân I/O (12 chân có thể dùng analog)
- Một biến trở (potentiometer)
- Một nút nhấn
- Ba LED do người dùng điều khiển
- Bộ chuyển mức RS-232
- Header I/O tới PIC18F4620
- LCD
- EEPROM nối tiếp
- Đầu đọc thẻ MMC
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo CCS. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|

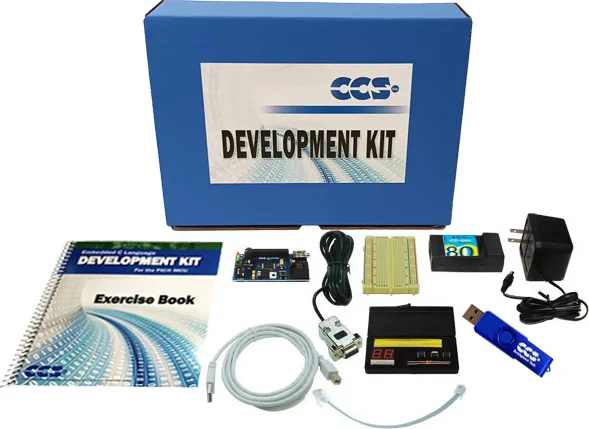

| S-7 CCSKit phát triển PIC18F4520 (dòng PIC18), kèm trình biên dịch PCWH; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
