SG-8201CGA
SG-8201CGA – Bộ dao động lập trình được
Bộ dao động thạch anh lập trình được (Programmable Crystal Oscillator) cho ô tô, hoạt động +125 ℃. Dải tần số : 1.2 MHz đến 170 MHz
Thông số
- Mã nhà sản xuất
- SG-8201CGA
- Hãng sản xuất
- Epson
- Đóng gói
- 2.5 x 2 x 0.84 mm
- Nhóm sản phẩm (Product group)
- Bộ dao động lập trình được (Programmable Oscillator)
- Số mã đặt hàng
- 26
- Dải tần số có sẵn
- 8 – 125 MHz
Thông số kỹ thuật
| Danh mục (Category) | Bộ dao động lập trình được |
|---|---|
| Hãng (Mfr) | Epson |
| Loại (Type) | XO (Standard) |
| Kiểu lắp (Mounting Type) | Surface Mount |
Thông tin chi tiết
SG-8201CGA: Bộ dao động thạch anh lập trình được (Programmable Crystal Oscillator) cho ô tô, hoạt động +125 ℃.
Các mã đặt hàng (26 mã)
| Mã đặt hàng (Epson P/N) | Mã đầy đủ | Tần số | Ngõ ra | Điện áp nguồn (V) | Nhiệt độ hoạt động (℃) | Dung sai tần số (ppm) | Dòng tiêu thụ max (mA) | Chức năng | Kích thước (mm) |
|---|---|---|---|---|---|---|---|---|---|
| X1G0062810038 | SG-8201CGA 8.000000 MHz TDJPA | 8 MHz | CMOS | 1.62 – 3.63 | -40 – 125 | ±25 | 7.5 | OE | 2.5 x 2 x 0.84 |
| X1G0062810027 | SG-8201CGA 10.000000 MHz TJJPA | 10 MHz | CMOS | 1.62 – 3.63 | -40 – 125 | ±50 | 7.5 | OE | 2.5 x 2 x 0.84 |
| X1G0062810029 | SG-8201CGA 10.000000 MHz TDJPA | 10 MHz | CMOS | 1.62 – 3.63 | -40 – 125 | ±25 | 7.5 | OE | 2.5 x 2 x 0.84 |
| X1G0062810033 | SG-8201CGA 13.724000 MHz TDJPA | 13.724 MHz | CMOS | 1.62 – 3.63 | -40 – 125 | ±25 | 7.5 | OE | 2.5 x 2 x 0.84 |
| X1G0062810036 | SG-8201CGA 20.000000 MHz TDJPA | 20 MHz | CMOS | 1.62 – 3.63 | -40 – 125 | ±25 | 7.5 | OE | 2.5 x 2 x 0.84 |
| X1G0062810014 | SG-8201CGA 24.000000 MHz TDJPA | 24 MHz | CMOS | 1.62 – 3.63 | -40 – 125 | ±25 | 7.5 | OE | 2.5 x 2 x 0.84 |
| X1G0062810031 | SG-8201CGA 24.576000 MHz TJJSA | 24.576 MHz | CMOS | 1.62 – 3.63 | -40 – 125 | ±50 | 7.5 | ST | 2.5 x 2 x 0.84 |
| X1G0062810017 | SG-8201CGA 25.000000 MHz TDJPA | 25 MHz | CMOS | 1.62 – 3.63 | -40 – 125 | ±25 | 7.5 | OE | 2.5 x 2 x 0.84 |
| X1G0062810020 | SG-8201CGA 25.000000 MHz TBHPB | 25 MHz | CMOS | 1.62 – 3.63 | -40 – 105 | ±15 | 7.5 | OE | 2.5 x 2 x 0.84 |
| X1G0062810022 | SG-8201CGA 25.000000 MHz TDJPC | 25 MHz | CMOS | 1.62 – 3.63 | -40 – 125 | ±25 | 7.5 | OE | 2.5 x 2 x 0.84 |
| X1G0062810024 | SG-8201CGA 27.000000 MHz TBHPA | 27 MHz | CMOS | 1.62 – 3.63 | -40 – 105 | ±15 | 8.1 | OE | 2.5 x 2 x 0.84 |
| X1G0062810025 | SG-8201CGA 27.000000 MHz TBHSA | 27 MHz | CMOS | 1.62 – 3.63 | -40 – 105 | ±15 | 8.1 | ST | 2.5 x 2 x 0.84 |
| X1G0062810028 | SG-8201CGA 30.000000 MHz TJJPA | 30 MHz | CMOS | 1.62 – 3.63 | -40 – 125 | ±50 | 8.1 | OE | 2.5 x 2 x 0.84 |
| X1G0062810030 | SG-8201CGA 30.000000 MHz TDJPA | 30 MHz | CMOS | 1.62 – 3.63 | -40 – 125 | ±25 | 8.1 | OE | 2.5 x 2 x 0.84 |
| X1G0062810026 | SG-8201CGA 30.720000 MHz TBHPA | 30.72 MHz | CMOS | 1.62 – 3.63 | -40 – 105 | ±15 | 8.1 | OE | 2.5 x 2 x 0.84 |
| X1G0062810035 | SG-8201CGA 33.333000 MHz TJJPA | 33.333 MHz | CMOS | 1.62 – 3.63 | -40 – 125 | ±50 | 8.1 | OE | 2.5 x 2 x 0.84 |
| X1G0062810018 | SG-8201CGA 33.333300 MHz TBHPA | 33.3333 MHz | CMOS | 1.62 – 3.63 | -40 – 105 | ±15 | 8.1 | OE | 2.5 x 2 x 0.84 |
| X1G0062810015 | SG-8201CGA 33.333333 MHz TDJPA | 33.333333 MHz | CMOS | 1.62 – 3.63 | -40 – 125 | ±25 | 8.1 | OE | 2.5 x 2 x 0.84 |
| X1G0062810034 | SG-8201CGA 38.400000 MHz TJJPA | 38.4 MHz | CMOS | 1.62 – 3.63 | -40 – 125 | ±50 | 8.1 | OE | 2.5 x 2 x 0.84 |
| X1G0062810032 | SG-8201CGA 50.000000 MHz TBHPB | 50 MHz | CMOS | 1.62 – 3.63 | -40 – 105 | ±15 | 8.1 | OE | 2.5 x 2 x 0.84 |
| X1G0062810016 | SG-8201CGA 100.000000MHz TJJPA | 100 MHz | CMOS | 1.62 – 3.63 | -40 – 125 | ±50 | 10.4 | OE | 2.5 x 2 x 0.84 |
| X1G0062810019 | SG-8201CGA 100.000000MHz TBHPA | 100 MHz | CMOS | 1.62 – 3.63 | -40 – 105 | ±15 | 10.4 | OE | 2.5 x 2 x 0.84 |
| X1G0062810021 | SG-8201CGA 125.000000MHz TDJPA | 125 MHz | CMOS | 1.62 – 3.63 | -40 – 125 | ±25 | 12.4 | OE | 2.5 x 2 x 0.84 |
| X1G0062810023 | SG-8201CGA 125.000000MHz TJJSA | 125 MHz | CMOS | 1.62 – 3.63 | -40 – 125 | ±50 | 12.4 | ST | 2.5 x 2 x 0.84 |
| X1G0062810037 | SG-8201CGA 125.000000MHz TJJPA | 125 MHz | CMOS | 1.62 – 3.63 | -40 – 125 | ±50 | 12.4 | OE | 2.5 x 2 x 0.84 |
| X1G0062810039 | SG-8201CGA 125.000000MHz TDJSA | 125 MHz | CMOS | 1.62 – 3.63 | -40 – 125 | ±25 | 12.4 | ST | 2.5 x 2 x 0.84 |
Tính năng chính
- Dải tần số : 1.2 MHz đến 170 MHz
- Điện áp nguồn : 1.62 V to 3.63 V
- Chức năng : Cho phép ngõ ra (OE/OE) hoặc Chờ (ST/ST)
- Sai số tần số, nhiệt độ hoạt động; - ±15 x 10-6 (-40 °C to +105 °C); - ±25 x 10-6 (-40 °C to +125 °C); - ±50 x 10-6 (-40 °C to +125 °C)
- Jitter pha : 1.1 ps Typ. (fo = 125 MHz)
- Kiểu vỏ : 2.5 x 2.0 x 0.74 mm
- Tuân thủ AEC-Q100
Tài liệu
- Tóm tắt (Brief Sheet) (tiếng Anh)
- Datasheet đầy đủ (Full Data Sheet) (tiếng Anh)
- RoHS (tiếng Anh)
- REACH (tiếng Anh)
- China RoHS (tiếng Anh)
- California Proposition 65 (tiếng Anh)
- TSCA PBT (tiếng Anh)
- Không halogen (Halogen Free) (tiếng Anh)
Thông tin và hình ảnh theo Epson. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| SG-8201CJ EpsonBộ dao động thạch anh lập trình được (Programmable Crystal Oscillator) hoạt động +125℃. Dải tần số : 1.2 MHz đến 170 MHz 2 x 1.6 x 0.7 mm Datasheet (PDF) | 2 x 1.6 x 0.7 mm | Đặt hàng trước | Liên hệ báo giá | ||
| SG-8201CJA EpsonBộ dao động thạch anh lập trình được (Programmable Crystal Oscillator) cho ô tô, hoạt động +125 ℃. Dải tần số : 1.2 MHz đến 170 MHz 2 x 1.6 x 0.7 mm Datasheet (PDF) | 2 x 1.6 x 0.7 mm | Đặt hàng trước | Liên hệ báo giá | ||

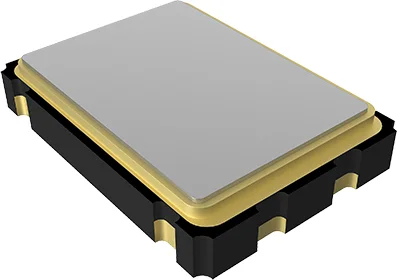

| SG-8018CA EpsonBộ dao động thạch anh (Crystal Oscillator) lập trình được, có loại +105 ℃. Dải tần số : 0.67 MHz đến 170 MHz (bước 1 ppm) 7 x 5 x 1.4 mm Datasheet (PDF) | 7 x 5 x 1.4 mm | Đặt hàng trước | Liên hệ báo giá | ||
| SG-8018CB EpsonBộ dao động thạch anh (Crystal Oscillator) lập trình được, có loại +105 ℃. Dải tần số : 0.67 MHz đến 170 MHz (bước 1 ppm) 5 x 3.2 x 1.3 mm Datasheet (PDF) | 5 x 3.2 x 1.3 mm | Đặt hàng trước | Liên hệ báo giá | ||
| SG-8018CE EpsonBộ dao động thạch anh (Crystal Oscillator) lập trình được, có loại +105 ℃. Dải tần số : 0.67 MHz đến 170 MHz (bước 1 ppm) 3.2 x 2.5 x 1.2 mm Datasheet (PDF) | 3.2 x 2.5 x 1.2 mm | Đặt hàng trước | Liên hệ báo giá | ||
| SG-8018CG EpsonBộ dao động thạch anh (Crystal Oscillator) lập trình được, có loại +105 ℃. Dải tần số : 0.67 MHz đến 170 MHz (bước 1 ppm) 2.5 x 2 x 0.8 mm Datasheet (PDF) | 2.5 x 2 x 0.8 mm | Đặt hàng trước | Liên hệ báo giá | ||

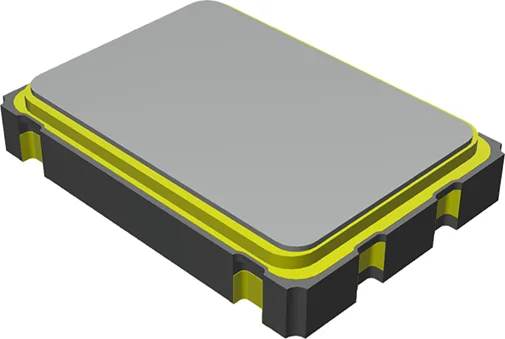

| SG-8101CA EpsonBộ dao động thạch anh (Crystal Oscillator) lập trình được, có loại +105 ℃. Dải tần số : 0.67 MHz đến 170 MHz (bước 1 ppm) 7 x 5 x 1.4 mm Datasheet (PDF) | 7 x 5 x 1.4 mm | Đặt hàng trước | Liên hệ báo giá | ||

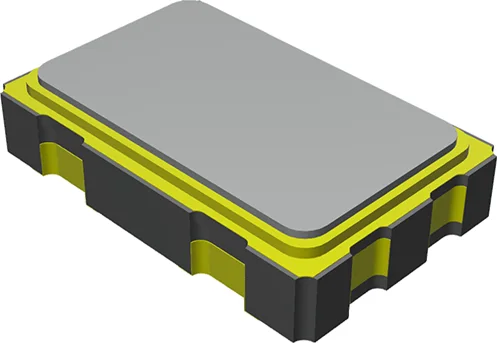

| SG-8101CB EpsonBộ dao động thạch anh (Crystal Oscillator) lập trình được, có loại +105 ℃. Dải tần số : 0.67 MHz đến 170 MHz (bước 1 ppm) 5 x 3.2 x 1.3 mm Datasheet (PDF) | 5 x 3.2 x 1.3 mm | Đặt hàng trước | Liên hệ báo giá |
