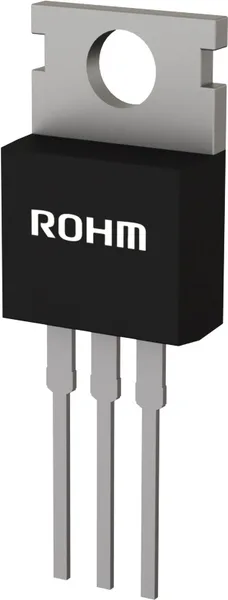

RX3P07BBHC16
Power MOSFET kênh N 100V 80A, TO-220AB
RX3P07BBH là Power MOSFET điện trở ON thấp, vỏ mold nhỏ công suất lớn, phù hợp cho chuyển mạch.
Thông số
- Mã nhà sản xuất
- RX3P07BBHC16
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- TO-220AB
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- RX3P07BBH
- Kiểu đóng gói (Packing)
- Ống (Tube)
- Số lượng mỗi đơn vị đóng gói
- 1000
- Số lượng đóng gói tối thiểu
- 100
- Mã vỏ
- TO-220AB
- Ứng dụng
- Chuyển mạch
- Số chân
- 3
- Cực tính
- N
- Điện áp drain-source VDSS [V]
- 100
- Dòng drain ID [A]
- 80
- RDS(on) [Ω] VGS=6V (Typ)
- 0.008
- RDS(on) [Ω] VGS=10V (Typ)
- 0.0065
- RDS(on) [Ω] VGS=Drive (Typ)
- 0.008
- Tổng điện tích cổng Qg [nC]
- 25
- Công suất tiêu tán (PD) [W]
- 89
- Điện áp điều khiển (drive) [V]
- 6
- Trr (Typ.) [ns]
- 63
- Kiểu lắp
- Loại có chân
- Nhiệt độ lưu trữ (Min) [℃]
- -55
- Nhiệt độ lưu trữ (Max) [℃]
- 150
- Kích thước vỏ [mm]
- 15.35x10.16 (t=4.64)
Thông số kỹ thuật
| Danh mục (Category) | MOSFET |
|---|---|
| Hãng (Mfr) | ROHM Semiconductor |
| Công nghệ (Technology) | MOSFET (Metal Oxide) |
| Điện áp D-S (Vdss) (Drain to Source Voltage (Vdss)) | 100 V |
| Dòng máng liên tục (Id) (Current - Continuous Drain (Id) @ 25°C) | 80A |
Thông tin chi tiết
RX3P07BBH là Power MOSFET điện trở ON thấp, vỏ mold nhỏ công suất lớn, phù hợp cho chuyển mạch.
Tính năng chính
- Điện trở ON thấp
- Vỏ mold nhỏ công suất lớn (TO220AB)
- Mạ không chì (Pb-free); tuân thủ RoHS
- Kiểm tra 100% UIS
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| RX3P07CBHC16 ROHM SemiconductorRX3P07CBH là Power MOSFET điện trở ON thấp, vỏ mold nhỏ công suất lớn, phù hợp cho chuyển mạch. TO-220AB Datasheet (PDF) | TO-220AB | Đặt hàng trước | Liên hệ báo giá | ||
| RX3P10BBHC16 ROHM SemiconductorRX3P10BBH là Power MOSFET điện trở ON thấp, vỏ mold nhỏ công suất lớn, phù hợp cho chuyển mạch. TO-220AB Datasheet (PDF) | TO-220AB | Đặt hàng trước | Liên hệ báo giá | ||
| RX3P12BATC16 ROHM SemiconductorRX3P12BAT là Power MOSFET điện trở ON thấp phù hợp cho ứng dụng chuyển mạch. TO-220AB Datasheet (PDF) | TO-220AB | Đặt hàng trước | Liên hệ báo giá | ||
| RX3R05BBHC16 ROHM SemiconductorRX3R05BBH là Power MOSFET điện trở ON thấp, vỏ mold nhỏ công suất lớn, phù hợp cho chuyển mạch. TO-220AB Datasheet (PDF) | TO-220AB | Đặt hàng trước | Liên hệ báo giá | ||
| RX3R10BBHC16 ROHM SemiconductorRX3R10BBH là Power MOSFET điện trở ON thấp, vỏ mold nhỏ công suất lớn, phù hợp cho chuyển mạch. TO-220AB Datasheet (PDF) | TO-220AB | Đặt hàng trước | Liên hệ báo giá | ||

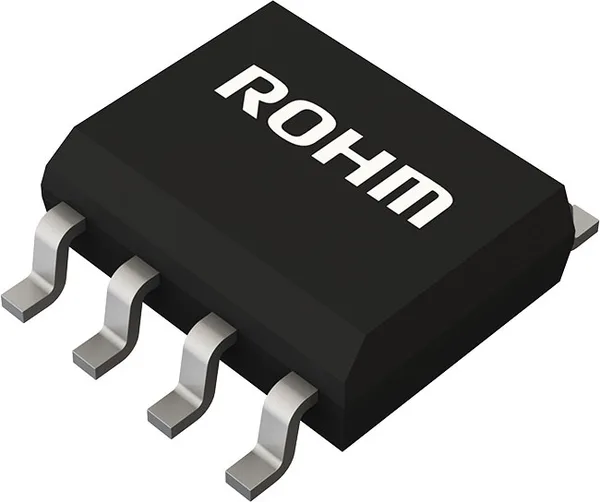

| RXH070N03TB1 ROHM SemiconductorMOSFET được chế tạo với điện trở ON cực thấp nhờ công nghệ vi gia công, phù hợp cho thiết bị di động tiêu thụ dòng thấp. SOP8 Datasheet (PDF) | SOP8 | Đặt hàng trước | Liên hệ báo giá | ||
