NPM-W2

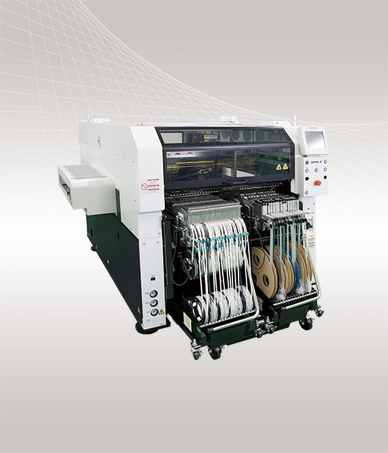

Máy gắn linh kiện SMT NPM-W2 (Versatile Platform)
Nền tảng gắn linh kiện đa năng cho bo mạch lớn đến 750 × 550 mm: đầu 16 nozzle đạt 77.000 CPH, camera nhận dạng đa năng 2D/3D, chip từ 03015 mm.
Thông số
- Mã nhà sản xuất
- NM-EJM7D/NM-EJM7D-A/NM-EJM7D-D/NM-EJM7D-MA/NM-EJM7D-MD
- Hãng sản xuất
- Panasonic
- Mã đặt hàng (Model No.)
- NM-EJM7D; NM-EJM7D-A; NM-EJM7D-D; NM-EJM7D-MA; NM-EJM7D-MD; (cấu hình đầu nozzle: xem bảng thông số)
- Kích thước PCB (mm)
- Single-lane; Batch mounting: L 50 x W 50 ~ L 750 x W 550; 2-position mounting: L 50 x W 50 ~ L 350 x W 550; Dual-lane; Dual transfer (Batch): L 50 × W 50 ~ L 750 × W 260; Dual transfer (2-position): L 50 × W 50 ~ L 350 × W 260; Single transfer (Batch): L 50 × W 50 ~ L 750 × W 510; Single transfer (2-position): L 50 × W 50 ~ L 350 × W 510
- Nguồn điện
- AC 3 pha 200, 220, 380, 400, 420, 480 V 2.8 kVA
- Nguồn khí nén
- 0.5 MPa, 200 L /min (A.N.R.)
- Kích thước máy (mm)
- W 1,280 × D 2,332 × H 1 444
- Khối lượng
- 2,470 kg (Only for main body : This differs depending on the option configuration)
Thông tin chi tiết
NPM-W2 nâng cấp từ NPM-W với năng suất tăng 10% và độ chính xác tăng 25%, đồng thời tích hợp camera nhận dạng đa năng (Multi Recognition Camera). Nhờ đó dải linh kiện mở rộng xuống chip 03015 mm mà vẫn gắn được linh kiện đến 120 × 90 mm, cao đến 40 mm và connector dài gần 150 mm.
Camera nhận dạng đa năng kết hợp ba chức năng chụp ảnh trong một hệ thống: căn chỉnh 2D, kiểm tra độ dày linh kiện và đo độ đồng phẳng (coplanarity) 3D.
Tính năng chính
- Tích hợp các công đoạn in, gắn và kiểm tra để tăng năng suất và chất lượng
- Bo mạch lớn đến 750 × 550 mm, linh kiện đến L150 × W25 × T30 mm
- Gắn hai làn (dual lane) tăng năng suất trên diện tích
- Xe feeder và giá nozzle thay nhanh
- Đầu 16 nozzle trọng lượng nhẹ (77.000 CPH), độ chính xác gắn 25 µm (Cpk ≥ 1,0)
Tài liệu
- NPM-W2 Brochure (PDF, tiếng Anh)
Thông tin và hình ảnh theo Panasonic Connect. Liên hệ R&P để được tư vấn cấu hình, dây chuyền phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|

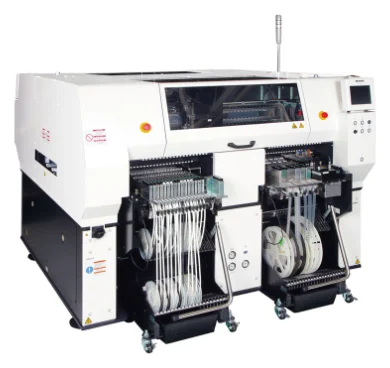

| AM100 PanasonicMáy gắn linh kiện tất cả trong một cho sản xuất nhiều chủng loại (high-mix): 35.800 CPH, linh kiện từ chip 0402 đến 120 × 90 mm, mở rộng dần theo nhu cầu. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| NM-EJM9D/NM-EJM2E PanasonicThe NPM-WX & NPM-WXS single-beam variant is designed around a stiff frame, constructed of durable materials and built to last. | — | Đặt hàng trước | Liên hệ báo giá | ||

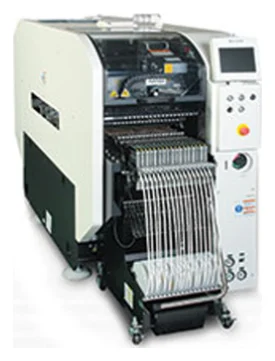

| NPM-D3A PanasonicMáy gắn hai dầm (dual-beam) nhỏ gọn cho sản xuất số lượng lớn: tối đa 92.000 CPH, độ chính xác gắn đến 30 µm. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

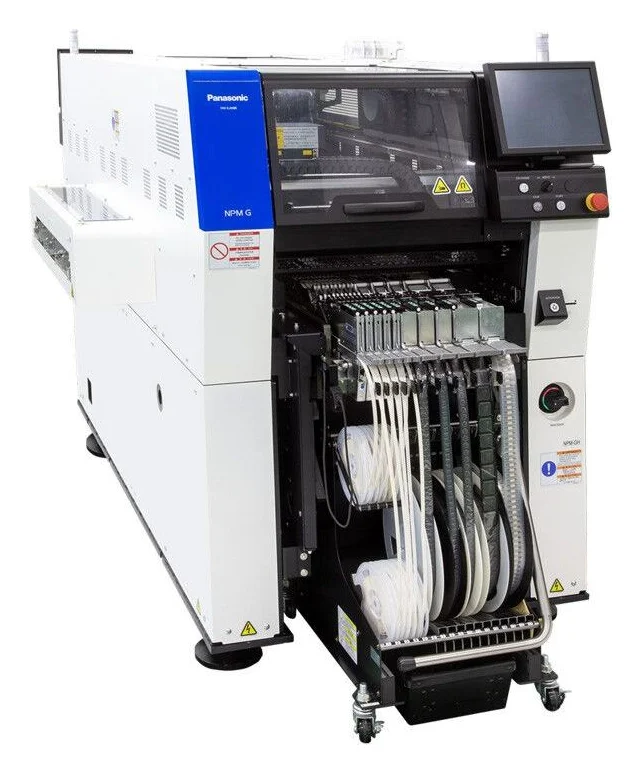

| NPM-GH PanasonicMáy gắn linh kiện đầu tiên của dòng NPM-G: ba đầu gắn mới, hành trình trục ngắn cho năng suất và độ chính xác cao, có bảo trì dự đoán – bước đầu tới nhà máy tự động. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

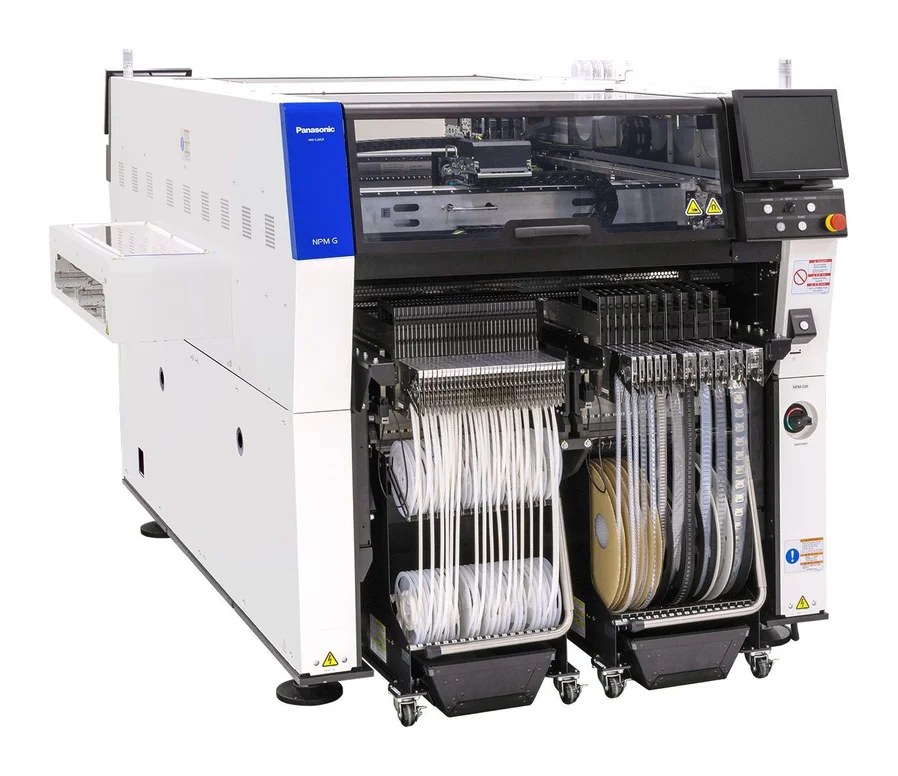

| NPM-GW PanasonicMáy gắn linh kiện dòng NPM-G cho dự án sản lượng lớn: bo mạch đến 760 × 687 mm, feeder tự cài đặt ASF, đầu gắn nhẹ và vận hành từ xa. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
