BM65374S-VC
Intelligent Power Module (IPM) MOSFET (PrestoMOS™) 600V
BM65374S-VC là Intelligent Power Module gồm mạch điều khiển cổng (gate driver), diode bootstrap và MOSFET.
Thông số
- Mã nhà sản xuất
- BM65374S-VC
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- HSDIP25VC
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Đang sản xuất (Active)
- Kiểu đóng gói (Packing)
- Ống (Tube)
- Số lượng mỗi đơn vị đóng gói
- 60
- Linh kiện công suất
- MOSFET
- VDSS [V]
- 600
- ID [A]
- 15
- Tần số chuyển mạch khuyến nghị [kHz]
- ～20
- Điện áp cách ly [Vrms]
- 1500
- Nhiệt độ lưu trữ (Min.) [°C]
- -40
- Nhiệt độ lưu trữ (Max.) [°C]
- 125
- Kích thước vỏ [mm]
- 38x24 (t=3.75)
Thông tin chi tiết
BM65374S-VC là Intelligent Power Module gồm mạch điều khiển cổng (gate driver), diode bootstrap và MOSFET.
Tính năng chính
- Biến tần DC-AC 3 pha
- 600V/15A
- MOSFET phía thấp (low side) có source hở
- Tích hợp diode bootstrap
- Mạch điều khiển cổng MOSFET phía cao (HVIC): quy trình SOI (Silicon On Insulator), mạch điều khiển, dịch mức điện áp cao, giới hạn dòng cho diode bootstrap, khóa khi điện áp nguồn điều khiển thấp (UVLO)
- Mạch điều khiển cổng MOSFET phía thấp (LVIC): mạch điều khiển, bảo vệ dòng ngắn mạch (SCP), khóa khi điện áp nguồn điều khiển thấp (UVLO), ngắt nhiệt (TSD)
- Tín hiệu lỗi (LVIC) tương ứng với lỗi SCP (MOSFET phía thấp), TSD, UVLO
- Giao tiếp ngõ vào mức 3.3V, 5V
- Được UL công nhận: File E468261
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| BM65375S-VA ROHM SemiconductorBM65375S-VA là Intelligent Power Module gồm mạch điều khiển cổng (gate driver), diode bootstrap và MOSFET. HSDIP25 Datasheet (PDF) | HSDIP25 | Đặt hàng trước | Liên hệ báo giá | ||
| BM65375S-VC ROHM SemiconductorBM65375S-VC là Intelligent Power Module gồm mạch điều khiển cổng (gate driver), diode bootstrap và MOSFET. HSDIP25VC Datasheet (PDF) | HSDIP25VC | Đặt hàng trước | Liên hệ báo giá | ||
| BSM300D12P4G101 ROHM SemiconductorBSM300D12P4G101 là module nửa cầu (half bridge) gồm SiC-UMOSFET, phù hợp cho điều khiển động cơ, bộ nghịch lưu, bộ chuyển đổi, quang điện, phát điện gió, thiết bị gia nhiệt cảm ứng. G Type Datasheet (PDF) | G Type | Đặt hàng trước | Liên hệ báo giá | ||
| BSM450D12P4G102 ROHM SemiconductorBSM450D12P4G102 là module nửa cầu (half bridge) gồm SiC-UMOSFET, phù hợp cho điều khiển động cơ, bộ nghịch lưu, bộ chuyển đổi, quang điện, phát điện gió, thiết bị gia nhiệt cảm ứng. G Type Datasheet (PDF) | G Type | Đặt hàng trước | Liên hệ báo giá | ||
| BSM600D12P4G103 ROHM SemiconductorBSM600D12P4G103 là module nửa cầu (half bridge) gồm SiC-UMOSFET, phù hợp cho điều khiển động cơ, bộ nghịch lưu, bộ chuyển đổi, quang điện, phát điện gió, thiết bị gia nhiệt cảm ứng. G Type Datasheet (PDF) | G Type | Đặt hàng trước | Liên hệ báo giá | ||

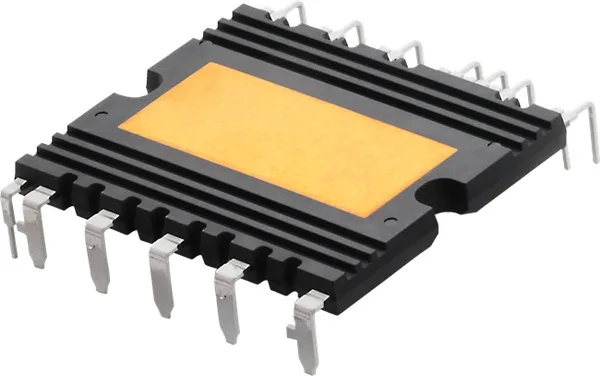

| BST25B2P4K01-VC ROHM SemiconductorBST25B2P4K01 là module SiC đúc (molded) hiệu năng cao định mức 1200V, thiết kế với cấu trúc 4-in-1 lý tưởng cho các mạch PFC và LLC trong bộ sạc on-board (OBC). HSDIP20 có đế cách điện với đặc tính tản nhiệt xuất sắc. HSDIP20 Datasheet (PDF) | HSDIP20 | Đặt hàng trước | Liên hệ báo giá | ||
