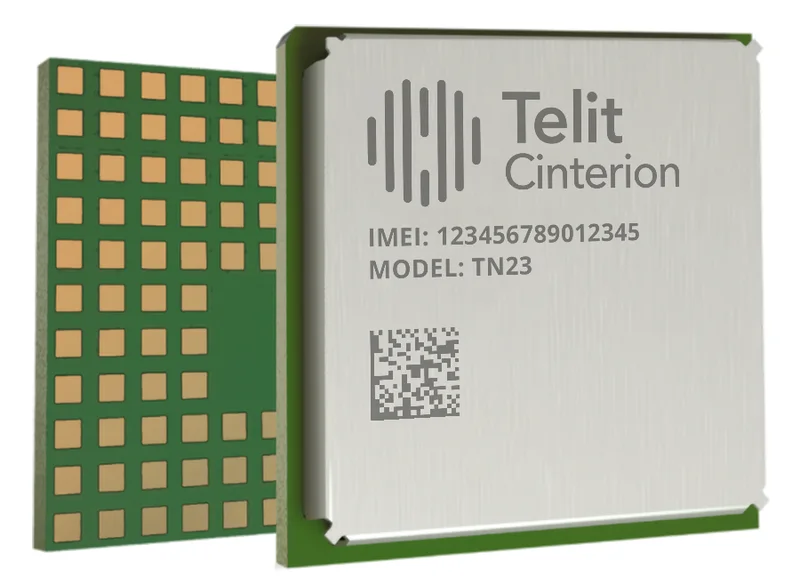

TN23
Module NB-IoT TN23 (NB-IoT Module)
Module MTC toàn cầu LTE Cat NB1/NB2 (3GPP Rel.14), Power Class 23 dBm, footprint Things 15.3 x 15.3 x 2.9 mm, PSM 1.6uA, xử lý nhúng, tùy chọn eSIM, TLS 1.3, 2 UART, GPIO.
Thông số
- Mã nhà sản xuất
- TN23
- Hãng sản xuất
- Telit Cinterion
- Công nghệ
- Module MTC hiệu quả (LTE Cat NB2) toàn cầu
- Dòng form factor
- Footprint Things nhỏ gọn: – Form factor nhỏ gọn phát triển cho nhu cầu của thiết bị nhỏ dùng pin – Pad bề mặt lớn giúp hàn tốt hơn và giảm cong vênh khi SMT – Đi dây dễ dàng và vị trí anten tối ưu. Kích thước: – 15.3 x 15.3 x 2.9 mm
Thông số kỹ thuật
| Danh mục (Category) | Module thu phát RF, modem |
|---|---|
| Hãng (Mfr) | Telit Cinterion |
| Chuẩn RF (RF Family/Standard) | Cellular |
| Giao tiếp nối tiếp (Serial Interfaces) | UART |
| Kiểu lắp (Mounting Type) | Surface Mount |
Thông tin chi tiết
TN23 của Telit Cinterion là module tích hợp cao giúp giảm tổng chi phí sở hữu. Telit Cinterion IoT Embedded Processing cho phép xây dựng ứng dụng nhúng an toàn, bền vững chạy trực tiếp trên module, tận dụng tài nguyên sẵn có của module.
Module có tùy chọn eSIM nhúng và dùng footprint Things nhỏ gọn 15.3 x 15.3 x 2.9 mm, phát triển cho thiết bị nhỏ dùng pin.
Tính năng chính
- Protocol tuân thủ 3GPP Rel.14
- LTE Cat.NB1/NB2
- Power Class 23 dBm
- Tương thích footprint Telit Cinterion® Things
- Băng FDD-LTE: 1, 2, 3, 4, 5, 8, 12, 13, 17, 18, 19, 20, 25, 26, 28, 66, 85
- Chỉ dữ liệu
- LTE Cat.NB1 DL: tối đa 27 kbps, UL: tối đa 63 kbps
- LTE Cat.NB2 DL: tối đa 124 kbps, UL: tối đa 158 kbps
- eDRX 80uA ở 81.92s và PSM 1.6uA
- Stack TCP/IP IPv4 và IPv6 tích hợp cho: UDP Client Non-Transp & Transp, NTP client, TCP Client Non-Transp & Transp*), TCP Listener Transp*), Std TCP Listner Non Transp & Transp*), Non-Transp UDP End-Point*), FTP(s)/FTPES Client*), HTTP(s) Client*), MQTT Client*), CoAP Client*)
- Kết nối bảo mật với TLS 1.3 / DTLS 1.2
- Secure boot
- 2 giao tiếp nối tiếp tốc độ cao
- Giao tiếp UICC và thẻ U/SIM 1.8V (tùy chọn SIM nhúng)
- GPIO
- Giải pháp Telit Cinterion IoT Suite: cập nhật firmware từ xa (OTA) với gói gia tăng
- Kết nối NExT™ với SIM ngoài
- Dịch vụ cấp phát SIM từ xa Connectivity Activation
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo Telit Cinterion. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
