Telit Cinterion

TX62

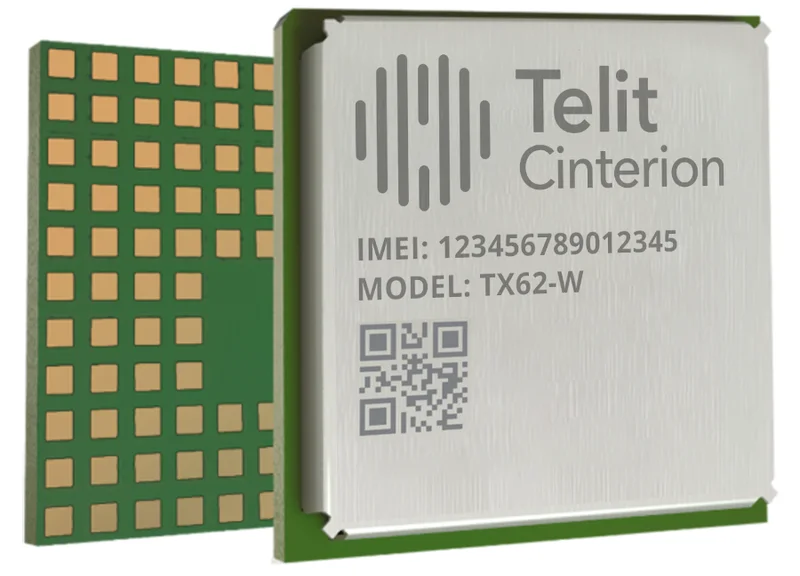

Module LTE Cat-M/NB-IoT TX62 (LTE-M/NB-IoT Module)

Module MTC toàn cầu LTE Cat M1/NB1/NB2 (3GPP Rel.14), footprint Things 20.9 x 15.3 mm, có processor chạy ứng dụng, GNSS tích hợp (TX62-W-B), bản TX62-W-C hỗ trợ băng 450 MHz B72.

TX62

Thông số

Mã nhà sản xuất
TX62
Hãng sản xuất
Telit Cinterion
Công nghệ
Module MTC toàn cầu TX62 (LTE Cat M/NB)
Dòng form factor
Footprint Things đột phá – Form factor nhỏ gọn phát triển cho nhu cầu của thiết bị nhỏ dùng pin. – Pad bề mặt lớn giúp hàn tốt hơn và giảm cong vênh khi SMT – Đi dây dễ dàng và vị trí anten tối ưu. Kích thước: – TX62-W-B: 20.9 x 15.3 x 2.3 mm – TX62-W-C: 20.9 x 15.3 x 2.9 mm
Tính năng & chứng nhận – ghi chú
*TX62-W-C có B3 (23dbm), B8 (23dbm), B20 (23dbm) và 450MHz B72 (Cat M ở 26dbm), không hỗ trợ GNSS
Chứng nhận
RED, GCF, FCC, PTCRB, IC, UL, CCC, IFETEL, UKCA, Anatel, JATE, TELEC
Chứng nhận
AT&T (Firstnet), Verizon, Telstra, NTT Docomo, KDDI
Kích thước
TX62-W-B: 20.9 x 15.3 x 2.3 mm; TX62-W-C: 20.9 x 15.3 x 2.9 mm
Tải datasheet (PDF)

Thông số kỹ thuật

Danh mục (Category)Module thu phát RF, modem
Hãng (Mfr)Telit Cinterion
Chuẩn RF (RF Family/Standard)Cellular
Tần số (Frequency)450MHz
Kiểu lắp (Mounting Type)Surface Mount

Thông tin chi tiết

TX62 của Telit Cinterion là module tích hợp cao giúp giảm tổng chi phí sở hữu: có processor để chạy toàn bộ ứng dụng của bạn và GNSS đa hệ tích hợp (GPS, Galileo, Glonass, Beidou).

Module dùng footprint Things đột phá, nhỏ gọn cho thiết bị nhỏ dùng pin, với pad bề mặt lớn giúp hàn tốt và giảm cong vênh khi SMT. Phiên bản TX62-W-C hỗ trợ B3, B8, B20 và băng 450MHz B72 (Cat M ở 26dbm), không có GNSS.

Tính năng chính

  • Protocol tuân thủ 3GPP Rel.14
  • LTE Cat. M1/NB1/NB2
  • TX62-W-B: Power Class 23 dBm; TX62-W-C: Power Class 23 dBm và 26 dBm¹
  • Tương thích footprint Telit Cinterion® Things
  • Băng FDD-LTE: TX62-W-B: Band 1, 2, 3, 4, 5, 8, 12, 13, 18, 19, 20, 25, 26, 27, 28, 66, 71, 85; TX62-W-C: Band 3, 8, 20 và băng 450 MHz band 72*
  • Chỉ dữ liệu
  • LTE Cat.M1 DL: tối đa 300 kbps, UL: tối đa 1.1 Mbps
  • LTE Cat.NB1 DL: tối đa 27 kbps, UL: tối đa 63 kbps
  • LTE Cat.NB2 DL: tối đa 124 kbps, UL: tối đa 158 kbps
  • eDRX (0.8mA ở eDRx 81.92s và PSM 4.5μA)
  • Truy cập stack TCP/IP IPv4 và IPv6 tích hợp qua AT command và dịch vụ TCP/UDP trong suốt
  • Dịch vụ Internet: TCP server/client, UDP client, DNS, Ping, HTTP client, FTP client, MQTT client
  • Kết nối bảo mật với TLS/DTLS
  • Secure boot
  • Tích hợp GNSS (GPS/BeiDou/Galileo/GLONASS)*
  • 2 giao tiếp nối tiếp tốc độ cao 8 đường
  • Giao tiếp UICC và thẻ U/SIM 1.8V (tùy chọn MIM nhúng)
  • SPI, I2C, đường tín hiệu PWM, GPIO
  • Giao tiếp ADC
  • Kết nối NExT™ với SIM ngoài
  • Dịch vụ cấp phát SIM từ xa Connectivity Activation
  • Tuân thủ chuẩn GSMA SGP.22 Remote SIM Provisioning (RSP)
  • Đã kiểm chứng với eSIM Telit Cinterion NExT SGP.22

Tài liệu

Thông tin và hình ảnh theo Telit Cinterion. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.

Mã tương tự

Mã tương tự

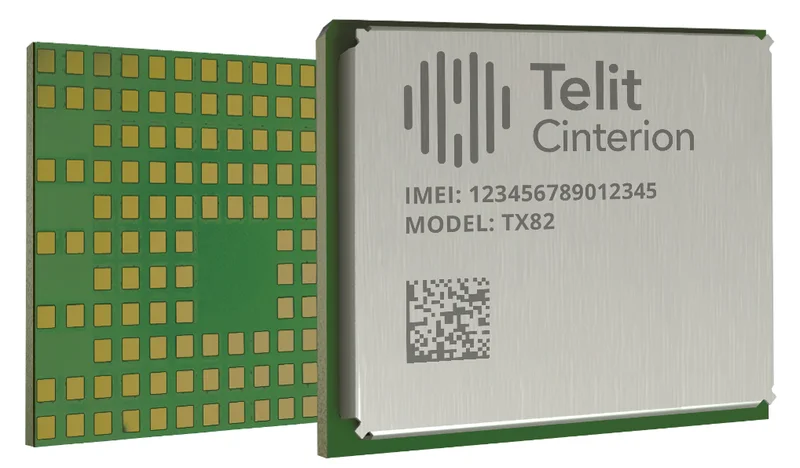

TX82

Telit CinterionModule MTC toàn cầu LTE Cat M1/NB1/NB2/2G (3GPP Rel.14), footprint Things 20.9 x 15.3 x 2.3mm, GNSS tích hợp, tùy chọn eSIM, PSM 4.5µA, 2 UART, SPI, I2C, ADC, TLS 1.3.

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

WE310F5I20CT001000

Telit CinterionModule Wi-Fi 802.11 b/g/n 2.4GHz và Bluetooth LE (Core 5.3), giao tiếp host UART, SPI, SDIO, USB, chạy được hostless (456Kb SRAM), LGA 94 pad, nguồn 3.3 V, hỗ trợ AWS IoT, Azure.

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

WE310F5P20CT001000

Telit CinterionModule Wi-Fi 802.11 b/g/n 2.4GHz và Bluetooth LE (Core 5.3), giao tiếp host UART, SPI, SDIO, USB, chạy được hostless (456Kb SRAM), LGA 94 pad, nguồn 3.3 V, hỗ trợ AWS IoT, Azure.

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

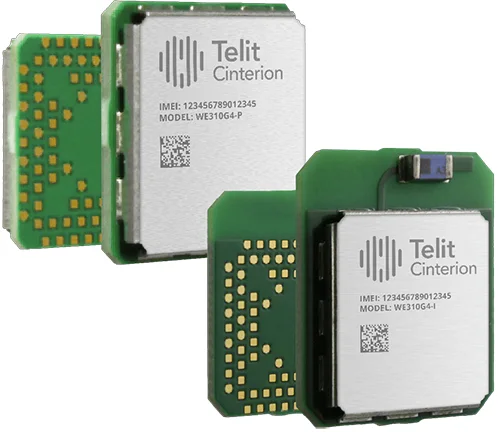

WE310G4I20DT001000

Telit CinterionModule Wi-Fi 4 802.11 a/b/g/n hai băng 2.4/5 GHz và Bluetooth LE (Core 5.4), giao tiếp host UART, SPI, SDIO, USB, chạy được hostless (456Kb SRAM), LGA 94 pad, nguồn 3.3 V.

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

WE310G4P20DT001000

Telit CinterionModule Wi-Fi 4 802.11 a/b/g/n hai băng 2.4/5 GHz và Bluetooth LE (Core 5.4), giao tiếp host UART, SPI, SDIO, USB, chạy được hostless (456Kb SRAM), LGA 94 pad, nguồn 3.3 V.

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

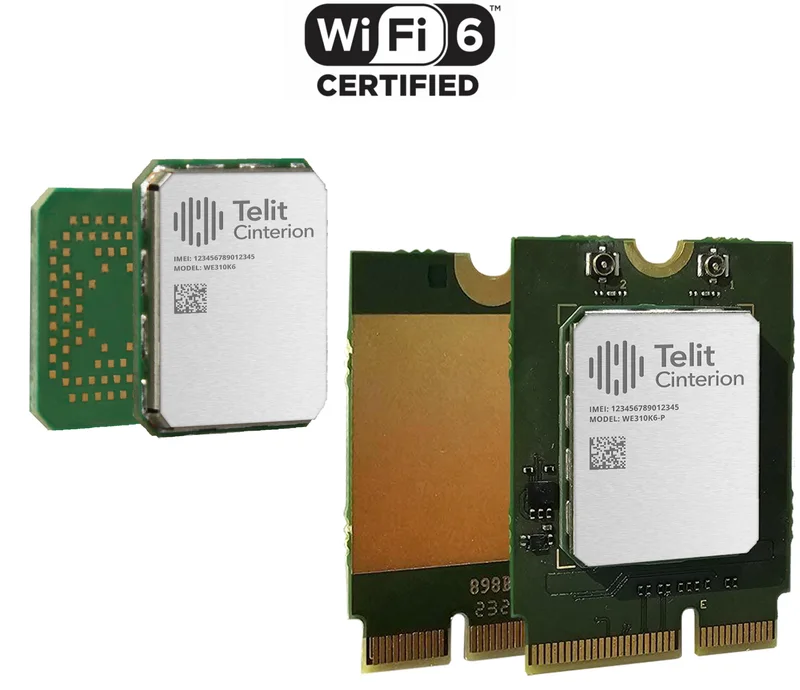

WE310K6

Telit CinterionModule combo Wi-Fi 802.11 a/b/g/n/ac/ax hai băng 2×2 và Bluetooth Dual-Mode/LE (Core 5.2), giao tiếp PCIe 1.1, HS-UART, PCM; dạng LGA 18 x 15 mm hoặc M.2 Key E, nguồn 3.3 V.

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

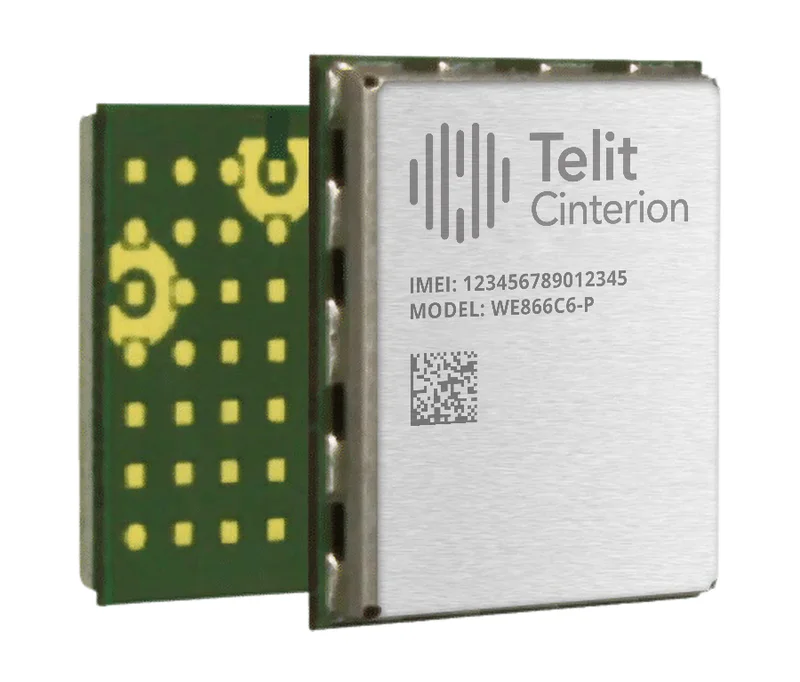

WE866C6-P

Telit CinterionModule Wi-Fi 802.11 a/b/g/n/ac hai băng 1x1 và Bluetooth Dual-Mode/LE (Core 5.0), bộ lọc coexistence LTE tích hợp, giao tiếp SDIO 3.0, UART, PCM/I2S, LGA 49 pad 15 x 13 x 2.2 mm.

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

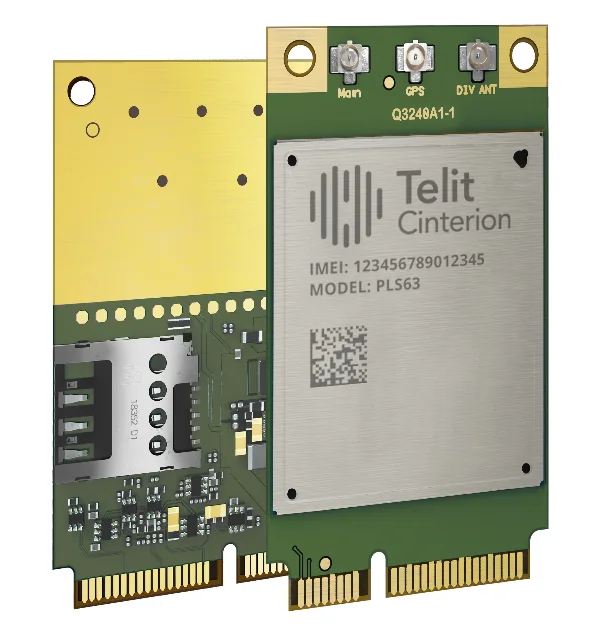

mPLS63
