TX82
Module LTE Cat-M/NB-IoT + 2G TX82 (LTE-M/NB-IoT Module)
Module MTC toàn cầu LTE Cat M1/NB1/NB2/2G (3GPP Rel.14), footprint Things 20.9 x 15.3 x 2.3mm, GNSS tích hợp, tùy chọn eSIM, PSM 4.5µA, 2 UART, SPI, I2C, ADC, TLS 1.3.
Thông số
- Mã nhà sản xuất
- TX82
- Hãng sản xuất
- Telit Cinterion
- Công nghệ
- Module MTC toàn cầu (Cat M1/Cat NB1/NB2/2G)
- Dòng form factor
- Footprint Things nhỏ gọn: – Form factor nhỏ gọn phát triển cho nhu cầu của thiết bị nhỏ dùng pin – Pad bề mặt lớn giúp hàn tốt hơn và giảm cong vênh khi SMT – Đi dây dễ dàng và vị trí anten tối ưu
- Kích thước
- 20.9 x 15.3 x 2.3mm
Thông số kỹ thuật
| Danh mục (Category) | Module thu phát RF, modem |
|---|---|
| Hãng (Mfr) | Telit Cinterion |
| Chuẩn RF (RF Family/Standard) | Cellular |
| Giao tiếp nối tiếp (Serial Interfaces) | I2C, SPI, UART |
| Kiểu lắp (Mounting Type) | Surface Mount |
Thông tin chi tiết
TX82 của Telit Cinterion tích hợp nhiều tính năng mạnh như xử lý nhúng, eSIM, GNSS và bảo mật hiện đại, giúp giảm tổng chi phí sở hữu (TCO) và bảo vệ khoản đầu tư IoT.
Module dùng footprint Things nhỏ gọn, có khả năng mở rộng, thiết kế cho sự linh hoạt đa thiết kế; lý tưởng cho thiết bị nhỏ dùng pin như đồng hồ đo thông minh, thiết bị theo dõi tài sản, ứng dụng y tế và thiết bị đeo.
Tính năng chính
- Protocol tuân thủ 3GPP Rel.14
- LTE Cat. M1/NB1/NB2/2G
- Tương thích footprint Telit Cinterion® Things
- Băng FDD-LTE: 1, 2, 3, 4, 5, 8, 12, 13, 18, 19, 20, 25, 26, 27, 28, 66, 71, 85
- Chỉ dữ liệu
- LTE Cat.M1 DL: tối đa 300 kbps, UL: tối đa 1.1 Mbps
- LTE Cat.NB1 DL: tối đa 27 kbps, UL: tối đa 63 kbps
- LTE Cat.NB2 DL: tối đa 124 kbps, UL: tối đa 158 kbps
- LTE Power Class 5 (20 dBm)
- eDRX (0.8mA ở eDRx 81.92s và PSM 4.5µA)
- Truy cập stack TCP/IP IPv4 và IPv6 tích hợp qua AT command, cung cấp: TCP/UDP Client, UDP Endpoint, TCP Listener, HTTP client, FTP client, MQTT client, dịch vụ NTP, CoAP Client
- Kết nối bảo mật với TLS 1.3 / DTLS 1.2
- Secure boot
- Tích hợp GNSS (GPS/BeiDou/Galileo/GLONASS)
- 2 giao tiếp nối tiếp tốc độ cao
- Giao tiếp UICC và thẻ U/SIM 1.8V (tùy chọn SIM nhúng)
- SPI, I2C, đường tín hiệu PWM, GPIO
- Giao tiếp ADC
- Tuân thủ chuẩn GSMA SGP.22 Remote SIM Provisioning (RSP)
- Đã kiểm chứng với eSIM Telit Cinterion NExT SGP.22
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo Telit Cinterion. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| WE310F5I20CT001000 Telit CinterionModule Wi-Fi 802.11 b/g/n 2.4GHz và Bluetooth LE (Core 5.3), giao tiếp host UART, SPI, SDIO, USB, chạy được hostless (456Kb SRAM), LGA 94 pad, nguồn 3.3 V, hỗ trợ AWS IoT, Azure. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| WE310F5P20CT001000 Telit CinterionModule Wi-Fi 802.11 b/g/n 2.4GHz và Bluetooth LE (Core 5.3), giao tiếp host UART, SPI, SDIO, USB, chạy được hostless (456Kb SRAM), LGA 94 pad, nguồn 3.3 V, hỗ trợ AWS IoT, Azure. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| WE310G4I20DT001000 Telit CinterionModule Wi-Fi 4 802.11 a/b/g/n hai băng 2.4/5 GHz và Bluetooth LE (Core 5.4), giao tiếp host UART, SPI, SDIO, USB, chạy được hostless (456Kb SRAM), LGA 94 pad, nguồn 3.3 V. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| WE310G4P20DT001000 Telit CinterionModule Wi-Fi 4 802.11 a/b/g/n hai băng 2.4/5 GHz và Bluetooth LE (Core 5.4), giao tiếp host UART, SPI, SDIO, USB, chạy được hostless (456Kb SRAM), LGA 94 pad, nguồn 3.3 V. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| WE310K6 Telit CinterionModule combo Wi-Fi 802.11 a/b/g/n/ac/ax hai băng 2×2 và Bluetooth Dual-Mode/LE (Core 5.2), giao tiếp PCIe 1.1, HS-UART, PCM; dạng LGA 18 x 15 mm hoặc M.2 Key E, nguồn 3.3 V. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| WE866C6-P Telit CinterionModule Wi-Fi 802.11 a/b/g/n/ac hai băng 1x1 và Bluetooth Dual-Mode/LE (Core 5.0), bộ lọc coexistence LTE tích hợp, giao tiếp SDIO 3.0, UART, PCM/I2S, LGA 49 pad 15 x 13 x 2.2 mm. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| mPLS63 Telit CinterionCard modem mini PCIe LTE Cat 1 (DL 10 Mbit/s, UL 5 Mbit/s) kèm 3G UMTS/WCDMA và GSM bốn băng, GNSS, VoLTE, USB 2.0, UART, PCM/I2S, kích thước 50.95 x 30.00 x 4.70 mm. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

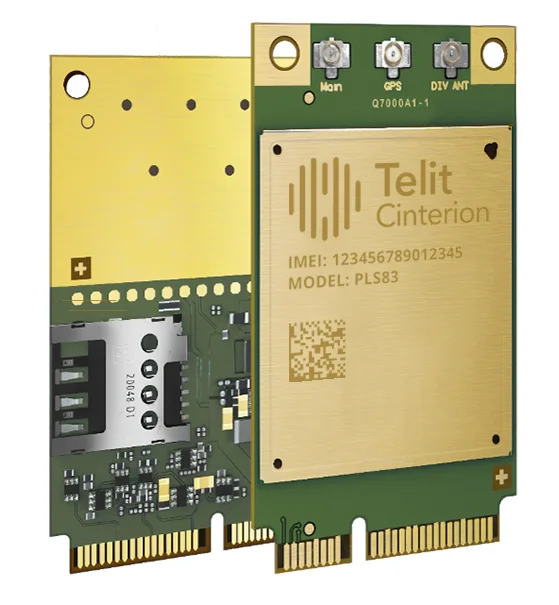

| mPLS83 Telit CinterionCard modem mini PCIe LTE Cat 4 (DL 150 Mbps) kèm 3G UMTS/WCDMA và GSM bốn băng, GNSS, VoLTE, USB 2.0, UART, PCM/I2S, kích thước 50.95 x 30.00 x 4.70 mm, nguồn 3.0 – 4.5 V. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá |
