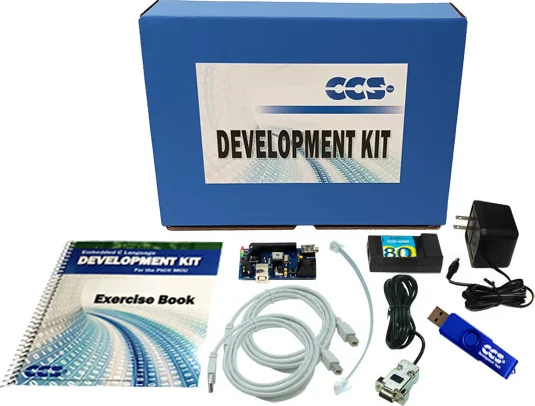

S-16
Kit phát triển USB kèm trình biên dịch PCWH (Development Kit)
Kit phát triển USB (USB với PIC18F45K50), kèm trình biên dịch PCWH; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập.
Thông số
- Mã nhà sản xuất
- S-16
- Hãng sản xuất
- CCS
- Phiên bản kit
- Kèm trình biên dịch
- Phần mềm trình biên dịch
- PCWH
- Công cụ kèm theo
- Bộ nạp (programmer), bo mạch thử nghiệm, nguồn và cáp, sách bài tập
- Kích thước bo mạch
- 3" x 1.75"
- Kit phát triển USB gồm
- Bo mạch thử nghiệm USB; Bộ gỡ lỗi/nạp trong mạch (In-Circuit Debugger/Programmer); Tài liệu bài tập hướng dẫn (Exercise Tutorial); Adapter AC 9V; Cáp nối tiếp (serial) từ PC tới bo mạch thử nghiệm; Cáp từ ICD tới bo mạch thử nghiệm; Hai cáp USB (PC tới bo mạch thử nghiệm; ICD tới PC)
- Bo mạch thử nghiệm USB
- Chip Flash PIC18F45K50; 26 chân I/O (11 chân có thể dùng analog); Cổng RS-232 và bộ chuyển mức RS-232; Ba LED; Một biến trở (potentiometer); Một nút nhấn; Một jumper để cấu hình bo mạch tự cấp nguồn hoặc cấp nguồn qua USB; Cổng USB B
Thông số kỹ thuật
| Danh mục (Category) | Mạch đánh giá vi điều khiển, DSP |
|---|---|
| Hãng (Mfr) | CCS |
| Dòng sản phẩm (Series) | PIC® 18F |
| Loại (Type) | MCU 8-Bit |
| Lõi xử lý (Core Processor) | PIC |
| IC sử dụng (Utilized IC / Part) | PIC18F45K50 |
Thông tin chi tiết
Kit này giúp bắt đầu phát triển giao tiếp USB với dòng Microchip PIC® PIC18. Kit phát triển kèm môi trường phát triển tích hợp (IDE) PCWH mạnh mẽ với trình biên dịch hỗ trợ các dòng Microchip PIC® PIC10, PIC12, PIC16 và PIC18, cùng bộ nạp/gỡ lỗi trong mạch ICD-U80 hỗ trợ gỡ lỗi thời gian thực C-aware.
Bo mạch thử nghiệm dùng PIC18F45K50 có ngoại vi điều khiển USB trên chip.
Tính năng chính
- Chip Flash PIC18F45K50
- 26 chân I/O (11 chân có thể dùng analog)
- Cổng RS-232 và bộ chuyển mức RS-232
- Ba LED
- Một biến trở (potentiometer)
- Một nút nhấn
- Một jumper để cấu hình bo mạch tự cấp nguồn hoặc cấp nguồn qua USB
- Cổng USB B
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo CCS. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|

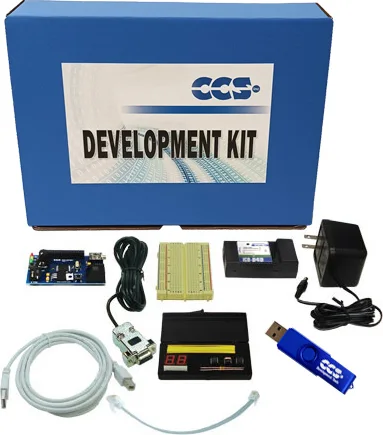

| S-177 CCSKit phát triển cho dòng PIC16 với bo mạch thử nghiệm PIC16F887, kèm trình biên dịch đơn chip và bộ nạp/gỡ lỗi trong mạch ICD-U40. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

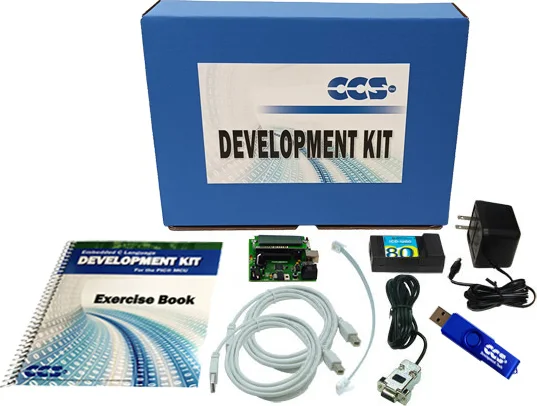

| S-181 CCSKit phát triển USB for PIC24 (USB với PIC24FJ256GB206), kèm trình biên dịch PCWHD; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| S-183 CCSKit phát triển USB for PIC24 (USB với PIC24FJ256GB206), kèm trình biên dịch PCDIDE; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

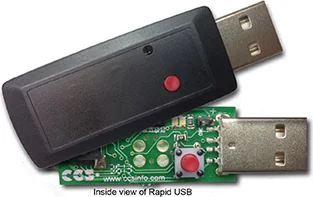

| S-185 CCSRapid USB Prototyping Stick (PIC16F1459 qua cổng USB), kèm trình biên dịch S-CHIP; gồm bo mạch thử nghiệm, cáp, sách bài tập. | — | Đặt hàng trước | Liên hệ báo giá | ||

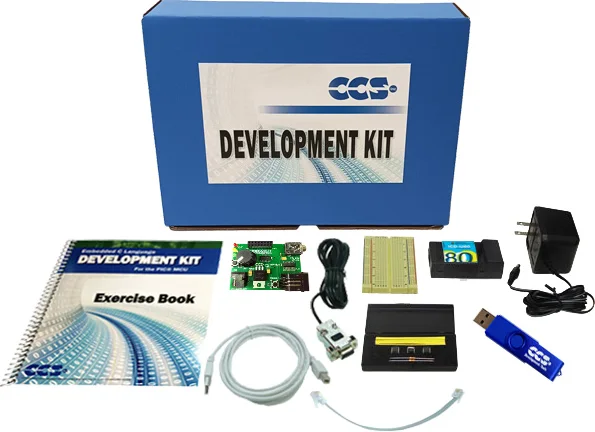

| S-187 CCSKit phát triển PIC16F1825 (PIC16 có bộ điều chế DSM), kèm trình biên dịch PCW; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

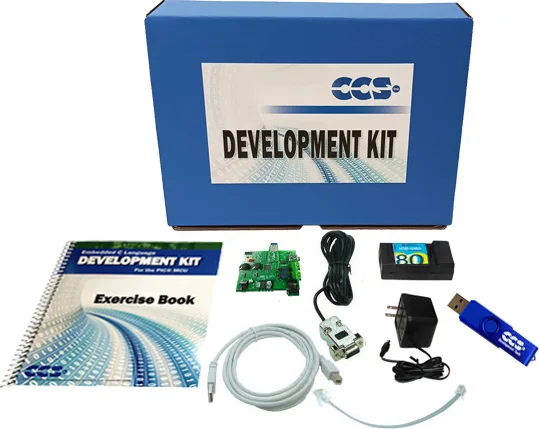

| S-195 CCSKit phát triển EZ App Lynx với RN4020 (Bluetooth® với thư viện EZApp), kèm trình biên dịch PCWH; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

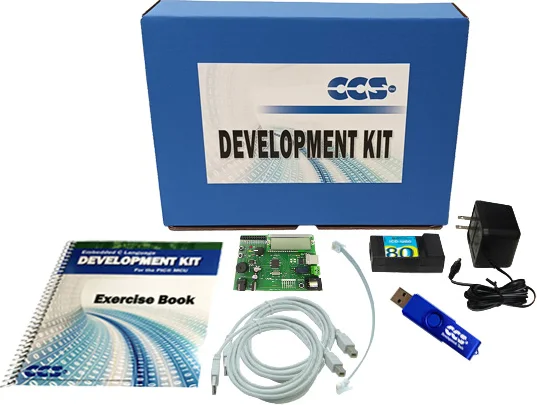

| S-198 CCSKit phát triển Rapid 18 (PIC18F4523 có bootloader và USB), kèm trình biên dịch PCWH; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

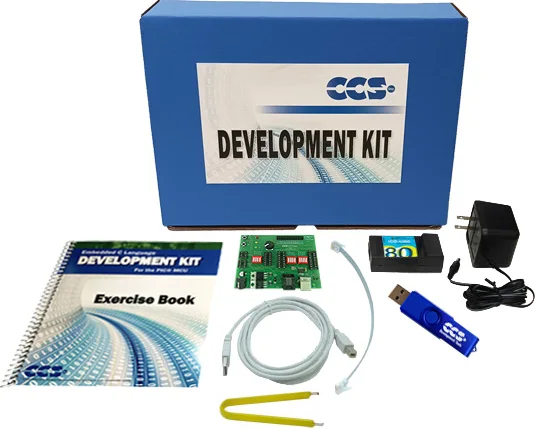

| S-199 CCSKit phát triển LPC Starter (PIC® 8, 14, 18 và 20 chân), kèm trình biên dịch PCW; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá |
