S-198
Kit phát triển Rapid 18 kèm trình biên dịch PCWH (Development Kit)
Kit phát triển Rapid 18 (PIC18F4523 có bootloader và USB), kèm trình biên dịch PCWH; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập.
Thông số
- Mã nhà sản xuất
- S-198
- Hãng sản xuất
- CCS
- Phiên bản kit
- Kèm trình biên dịch
- Phần mềm trình biên dịch
- PCWH
- Công cụ kèm theo
- Bộ nạp (programmer), bo mạch thử nghiệm, nguồn và cáp, sách bài tập
- Kích thước bo mạch
- 4.25" x 2.88"
- Kit phát triển Rapid 18 gồm
- Bo mạch thử nghiệm Rapid 18; Bộ gỡ lỗi/nạp trong mạch ICD-U80 (In-Circuit Debugger/Programmer); Sách bài tập; Adapter AC 9V; Cáp từ ICD tới bo mạch thử nghiệm; Hai cáp USB từ PC tới ICD; Linh kiện thêm: nhiệt điện trở và điện trở 1K
- Bo mạch thử nghiệm Rapid 18
- Microchip PIC® MCU PIC18F4523; 24 chân I/O (11 chân có thể dùng analog 12-bit); Một biến trở (potentiometer); Hai nút nhấn; Ba LED; Cổng USB (với giao tiếp USB sang UART của PIC®); Jack ICD; Đế cắm bàn phím (cho bàn phím 3x4); LCD ký tự 16x2; Loa/còi piezo; Relay và tiếp điểm khô (dry contact); Đồng hồ/lịch thời gian thực với siêu tụ (supercap)
Thông số kỹ thuật
| Danh mục (Category) | Mạch đánh giá vi điều khiển, DSP |
|---|---|
| Hãng (Mfr) | CCS |
| Dòng sản phẩm (Series) | PIC® 18F |
| Loại (Type) | MCU 8-Bit |
| Lõi xử lý (Core Processor) | PIC |
| IC sử dụng (Utilized IC / Part) | PIC18F4523 |
Thông tin chi tiết
Kit phát triển PIC18 dễ sử dụng với bootloader tích hợp để nạp mã và cổng USB để giao tiếp văn bản với chương trình đang chạy. Microchip PIC® PIC18F4523 cung cấp các ngoại vi tiên tiến, gồm ADC 12-bit. Kit phát triển kèm môi trường phát triển tích hợp (IDE) PCWH mạnh mẽ với trình biên dịch hỗ trợ các dòng Microchip PIC® PIC10, PIC12, PIC16 và PIC18, cùng bộ nạp/gỡ lỗi trong mạch ICD-U80 hỗ trợ gỡ lỗi thời gian thực C-aware.
Tính năng chính
- Microchip PIC® MCU PIC18F4523
- 24 chân I/O (11 chân có thể dùng analog 12-bit)
- Một biến trở (potentiometer)
- Hai nút nhấn
- Ba LED
- Cổng USB (với giao tiếp USB sang UART của PIC®)
- Jack ICD
- Đế cắm bàn phím (cho bàn phím 3x4)
- LCD ký tự 16x2
- Loa/còi piezo
- Relay và tiếp điểm khô (dry contact)
- Đồng hồ/lịch thời gian thực với siêu tụ (supercap)
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo CCS. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| S-199 CCSKit phát triển LPC Starter (PIC® 8, 14, 18 và 20 chân), kèm trình biên dịch PCW; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| S-201 (PCDIDE) CCSKit phát triển Touch Display 4.3 (GUI cảm ứng với PIC24EP512GU810), kèm trình biên dịch PCDIDE; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| S-201 (PCWHD) CCSKit phát triển Touch Display 4.3 (GUI cảm ứng với PIC24EP512GU810), kèm trình biên dịch PCWHD; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| S-205 CCSBộ gồm bo mạch E3mini và các cảm biến, kèm CD có trình biên dịch C và tài liệu hướng dẫn PDF với mã ví dụ cho từng cảm biến. | — | Đặt hàng trước | Liên hệ báo giá | ||
| S-207 (PCWHD) CCSKit phát triển Robot Car (xe robot dùng PIC24FJ128GB606), kèm trình biên dịch PCWHD; gồm bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| S-207 (S-CHIP) CCSKit phát triển Robot Car (xe robot dùng PIC24FJ128GB606), kèm trình biên dịch S-CHIP; gồm bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| S-213 CCSSách nhập môn lập trình embedded C với PIC® và CCS C compiler, kèm module E3 nạp qua USB và phần mềm trình biên dịch C đơn chip (Single-Chip). Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

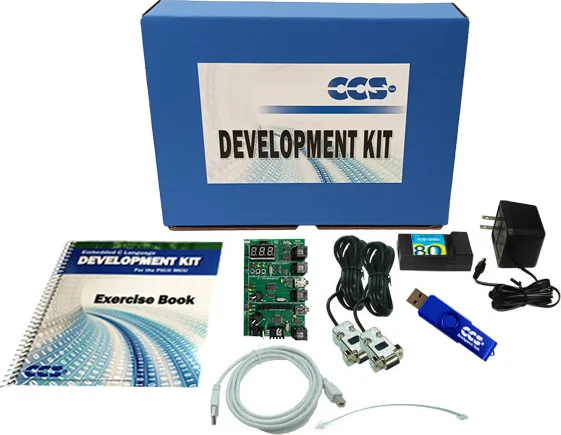

| S-219 CCSKit phát triển CAN Bus FD (mạng CAN FD với PIC16 và dsPIC), kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá |
