Kit phát triển PIC16F1825 kèm trình biên dịch PCW (Development Kit)

Kit phát triển PIC16F1825 (PIC16 có bộ điều chế DSM), kèm trình biên dịch PCW; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập.

S-187

Thông số

Mã nhà sản xuất
S-187
Hãng sản xuất
CCS
Phiên bản kit
Kèm trình biên dịch
Phần mềm trình biên dịch
PCW
Công cụ kèm theo
Bộ nạp (programmer), bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập
Kích thước bo mạch
2 3/8" x 1 3/4"
Kit phát triển PIC16F1825 gồm
Bo mạch thử nghiệm PIC16F1825; Bộ gỡ lỗi/nạp trong mạch (In-Circuit Debugger/Programmer); Breadboard; Hộp linh kiện gồm: chip EEPROM nối tiếp 93LC56; Chip nhiệt kế số DS1631; IC đồng hồ thời gian thực NJU6355 kèm thạch anh 32.768kHz; Module LED 7 đoạn 2 chữ số; Hai điện trở 1K Ohm; Dây nối (jumper) để kết nối breadboard; Tài liệu bài tập hướng dẫn (Exercise Tutorial); Adapter AC 9V; Cáp nối tiếp (serial) từ PC tới bo mạch thử nghiệm; Cáp từ ICD tới bo mạch thử nghiệm; Cáp USB từ PC tới ICD
Bo mạch thử nghiệm PIC16F1825
PIC16F1825; 14 chân I/O (3 chân có thể dùng analog); Một biến trở (potentiometer); Một nút nhấn; Ba LED; Bộ chuyển mức RS-232; EEPROM ngoài; Jack ICD
Tải datasheet (PDF)

Thông số kỹ thuật

Danh mục (Category)Mạch đánh giá vi điều khiển, DSP
Hãng (Mfr)CCS
Dòng sản phẩm (Series)PIC® 16F
Loại (Type)MCU 8-Bit
Lõi xử lý (Core Processor)PIC
IC sử dụng (Utilized IC / Part)PIC16F1825

Thông tin chi tiết

Kit phát triển này có mọi thứ cần thiết để bắt đầu phát triển với Microchip PIC16F1825, chip hỗ trợ bộ điều chế tín hiệu dữ liệu DSM (Data Signal Modulator) để tạo chuỗi bit tùy biến. Bên cạnh bo mạch thử nghiệm, kit kèm trình biên dịch PCW C-Aware IDE mạnh mẽ cho các dòng Microchip PIC® PIC10, PIC12, PIC16, cùng bộ nạp/gỡ lỗi trong mạch ICD-U80 hỗ trợ gỡ lỗi thời gian thực.

Bo mạch thử nghiệm có giao tiếp bộ nhớ ngoài, dùng PIC16F1825 nối với một biến trở, một nút nhấn, ba LED, bộ chuyển mức RS-232 nối với UART C4/C5 và cổng kết nối ICD.

Tính năng chính

  • PIC16F1825
  • 14 chân I/O (3 chân có thể dùng analog)
  • Một biến trở (potentiometer)
  • Một nút nhấn
  • Ba LED
  • Bộ chuyển mức RS-232
  • EEPROM ngoài
  • Jack ICD

Tài liệu

Thông tin và hình ảnh theo CCS. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.

Mã tương tự

Mã tương tự
S-195

CCSKit phát triển EZ App Lynx với RN4020 (Bluetooth® với thư viện EZApp), kèm trình biên dịch PCWH; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập.

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

S-198

CCSKit phát triển Rapid 18 (PIC18F4523 có bootloader và USB), kèm trình biên dịch PCWH; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập.

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

S-199

CCSKit phát triển LPC Starter (PIC® 8, 14, 18 và 20 chân), kèm trình biên dịch PCW; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập.

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

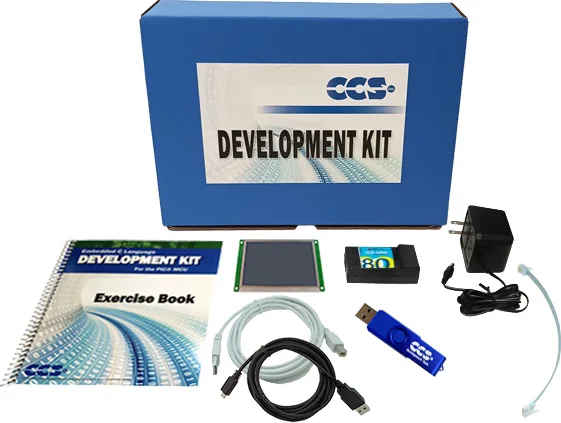

S-201 (PCDIDE)

CCSKit phát triển Touch Display 4.3 (GUI cảm ứng với PIC24EP512GU810), kèm trình biên dịch PCDIDE; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập.

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

S-201 (PCWHD)

CCSKit phát triển Touch Display 4.3 (GUI cảm ứng với PIC24EP512GU810), kèm trình biên dịch PCWHD; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập.

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

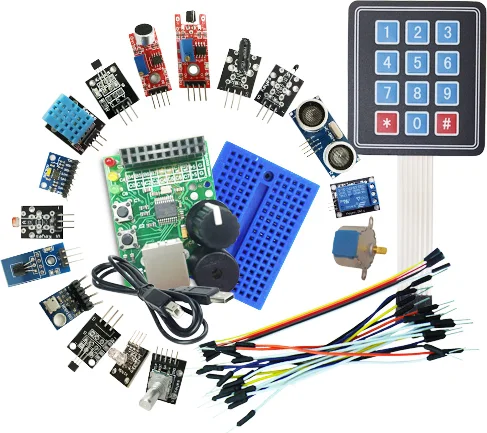

S-205

CCSBộ gồm bo mạch E3mini và các cảm biến, kèm CD có trình biên dịch C và tài liệu hướng dẫn PDF với mã ví dụ cho từng cảm biến.

Đặt hàng trướcLiên hệ báo giá

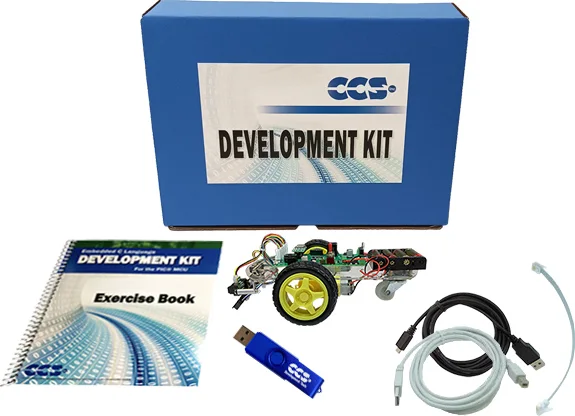

S-207 (PCWHD)
