S-143
Kit phát triển CAN Bus 24 kèm trình biên dịch PCDIDE (Development Kit)
Kit phát triển CAN Bus 24 (mạng CAN với PIC24/dsPIC), kèm trình biên dịch PCDIDE; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập.
Thông số
- Mã nhà sản xuất
- S-143
- Hãng sản xuất
- CCS
- Phiên bản kit
- Trình biên dịch PCDIDE
- Phần mềm trình biên dịch
- PCDIDE
- Công cụ kèm theo
- Bộ nạp (programmer), bo mạch thử nghiệm, nguồn và cáp, sách bài tập
- Kích thước bo mạch
- 3.27" x 4.80"
- Kit phát triển CAN Bus 24 gồm
- Bo mạch thử nghiệm CAN Bus; Bộ gỡ lỗi/nạp trong mạch (In-Circuit Debugger/Programmer); Tài liệu bài tập hướng dẫn (Exercise Tutorial); Adapter AC 9V; Hai cáp nối tiếp (serial) từ PC tới bo mạch thử nghiệm; Cáp từ ICD tới bo mạch thử nghiệm; Cáp USB từ PC tới ICD
- Bo mạch thử nghiệm CAN Bus 24
- PIC24HJ56GP610; dsPIC30F4012; 30 I/O (8 chân có thể dùng analog); MCP2515; Hai MCP25050; Ba biến trở (potentiometer); Chín LED; LED 7 đoạn; Hai cổng RS-232; Bộ chuyển mức RS-232; Hai jack ICD
Thông tin chi tiết
Kit này giúp bắt đầu phát triển mạng CAN với các dòng Microchip PIC® PIC24 và dsPIC® DSC. Kit phát triển kèm trình biên dịch IDE PCDIDE cho các dòng Microchip PIC24 và dsPIC®, cùng bộ nạp/gỡ lỗi trong mạch ICD-U80 hỗ trợ gỡ lỗi thời gian thực C-aware.
Bo mạch thử nghiệm có bốn node, gồm PIC24HJ56GP610 với hai bộ điều khiển ECAN trên chip, dsPIC30F4012 nối với ngoại vi CAN MCP2515 và hai bộ mở rộng CAN MCP25050.
Tính năng chính
- PIC24HJ56GP610
- dsPIC30F4012
- 30 I/O (8 chân có thể dùng analog)
- MCP2515
- Hai MCP25050
- Ba biến trở (potentiometer)
- Chín LED
- LED 7 đoạn
- Hai cổng RS-232
- Bộ chuyển mức RS-232
- Hai jack ICD
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo CCS. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|

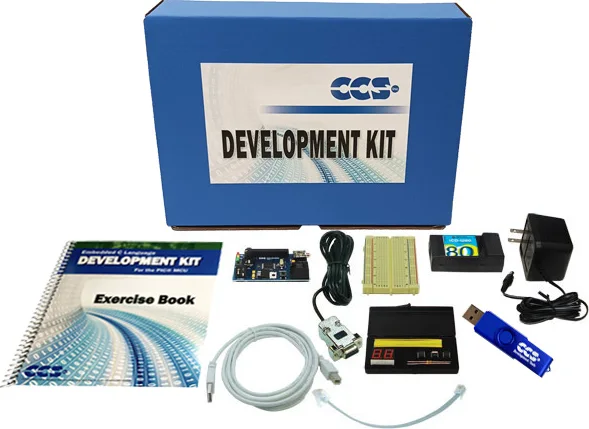

| S-147 CCSKit phát triển PIC18F45K22 (kit đa dụng cho dòng PIC18), kèm trình biên dịch PCWH; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, hộp linh kiện thử nghiệm, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
