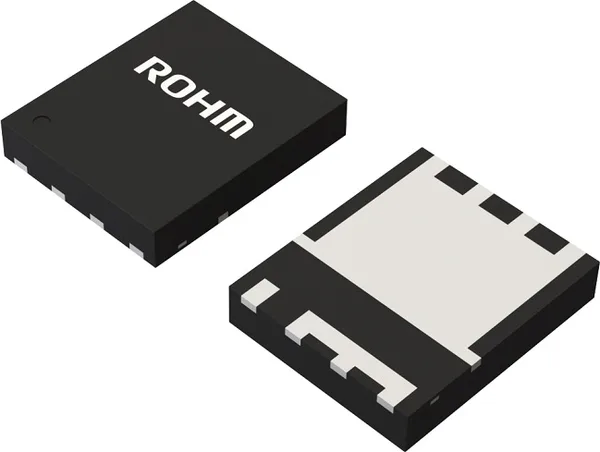

RS7P150BHTB1
Power MOSFET kênh N 100V 150A, DFN5060-8S
RS7P150BH là Power MOSFET điện trở ON thấp, vỏ công suất lớn, phù hợp cho chuyển mạch, truyền động động cơ và bộ chuyển đổi DC/DC.
Thông số
- Mã nhà sản xuất
- RS7P150BHTB1
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- DFN5060T8LSHAAE
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- RS7P150BH
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 2500
- Mã vỏ
- DFN5060-8S
- Số chân
- 8
- Cực tính
- N
- Điện áp drain-source VDSS [V]
- 100
- Dòng drain ID [A]
- 150
- RDS(on) [Ω] VGS=6V (Typ)
- 0.0037
- RDS(on) [Ω] VGS=10V (Typ)
- 0.0029
- RDS(on) [Ω] VGS=Drive (Typ)
- 0.0037
- Tổng điện tích cổng Qg [nC]
- 47
- Công suất tiêu tán (PD) [W]
- 180
- Điện áp điều khiển (drive) [V]
- 6
- Trr (Typ.) [ns]
- 75
- Kiểu lắp
- Dán bề mặt
- Nhiệt độ lưu trữ (Min) [℃]
- -55
- Nhiệt độ lưu trữ (Max) [℃]
- 150
- Kích thước vỏ [mm]
- 6.0x5.0 (t=1.1)
Thông số kỹ thuật
| Danh mục (Category) | MOSFET |
|---|---|
| Hãng (Mfr) | ROHM Semiconductor |
| Công nghệ (Technology) | MOSFET (Metal Oxide) |
| Điện áp D-S (Vdss) (Drain to Source Voltage (Vdss)) | 100 V |
| Dòng máng liên tục (Id) (Current - Continuous Drain (Id) @ 25°C) | 150A |
Thông tin chi tiết
RS7P150BH là Power MOSFET điện trở ON thấp, vỏ công suất lớn, phù hợp cho chuyển mạch, truyền động động cơ và bộ chuyển đổi DC/DC.
Tính năng chính
- Điện trở ON thấp
- Vỏ công suất lớn (DFN5060T8LSHAAE)
- Mạ không chì (Pb-free); tuân thủ RoHS
- Không chứa halogen
- Kiểm tra 100% Rg và UIS
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
