BU7264F-E2
Op-amp full swing ngõ vào-ngõ ra tốc độ cao
Op-amp CMOS điện áp thấp tích hợp một, hai hoặc bốn op-amp full swing ngõ ra độc lập và tụ bù pha trên một chip. Đặc biệt, dòng này hoạt động được với điện áp thấp, dòng tiêu thụ thấp và dòng phân cực ngõ vào thấp.
Thông số
- Mã nhà sản xuất
- BU7264F-E2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- SOP14
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Đang sản xuất (Active)
- Mã gốc (Base Part No.)
- BU7264F
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 2500
- Cấp nhạy ẩm (MSL)
- 1
- Kênh
- 4
- Vỏ
- SOP14
- Mã tham chiếu
- SOIC-14
- Kích thước vỏ [mm]
- 8.7x6.2 (t=1.71)
- Nguồn cấp (Min.) [V] (+5V=5, ±5V=10)
- 1.8
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 85
- Nguồn cấp (Max.) [V] (+5V=5, ±5V=10)
- 5.5
- Dòng mạch (Typ.) [mA/ch]
- 0.275
- Dải điện áp đầu vào [V]
- VSS đến VDD
- Dải điện áp đầu ra [V]
- VSS+0.1 đến VDD-0.1
- Điện áp lệch đầu vào (Max.) [mV]
- 9
- GBW (Typ.) [MHz]
- 2
- Dòng điện đầu ra (Typ.) [mA]
- 10
- Tốc độ biến thiên (slew rate) (Typ.) [V/µs]
- 1.1
- Độ lợi điện áp (Typ.) [dB]
- 95
- Dòng phân cực đầu vào (Typ.) [nA]
- 0.001
- CMRR (Typ.) [dB]
- 60
- PSRR (Typ.) [dB]
- 80
Thông tin chi tiết
Op-amp CMOS điện áp thấp tích hợp một, hai hoặc bốn op-amp full swing ngõ ra độc lập và tụ bù pha trên một chip. Đặc biệt, dòng này hoạt động được với điện áp thấp, dòng tiêu thụ thấp và dòng phân cực ngõ vào thấp.
Tính năng chính
- Hoạt động với điện áp thấp: +1.8[V] ～ +5.5[V] (nguồn đơn)
- Hoạt động full swing ngõ vào-ngõ ra
- Slew rate cao
- Bù pha nội
- Dải nhiệt độ rộng
- -40[℃] ～ +85[℃]
- Độ lợi điện áp tín hiệu lớn cao
- Dòng phân cực ngõ vào thấp 1[pA] (Typ.)
- Bảo vệ ESD nội
- Mô hình cơ thể người (HBM) ±4000[V] (Typ.)
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| BU7264FV-E2 ROHM SemiconductorOp-amp CMOS điện áp thấp tích hợp một, hai hoặc bốn op-amp full swing ngõ ra độc lập và tụ bù pha trên một chip. Đặc biệt, dòng này hoạt động được với điện áp thấp, dòng tiêu thụ thấp và dòng phân cực ngõ vào thấp. SSOP-B14 Datasheet (PDF) | SSOP-B14 | Đặt hàng trước | Liên hệ báo giá | ||
| BU7264SF-E2 ROHM SemiconductorOp-amp CMOS điện áp thấp tích hợp một, hai hoặc bốn op-amp full swing ngõ ra độc lập và tụ bù pha trên một chip. Đặc biệt, dòng này hoạt động được với điện áp thấp, dòng tiêu thụ thấp và dòng phân cực ngõ vào thấp. SOP14 Datasheet (PDF) | SOP14 | Đặt hàng trước | Liên hệ báo giá | ||
| BU7264SFV-E2 ROHM SemiconductorOp-amp CMOS điện áp thấp tích hợp một, hai hoặc bốn op-amp full swing ngõ ra độc lập và tụ bù pha trên một chip. Đặc biệt, dòng này hoạt động được với điện áp thấp, dòng tiêu thụ thấp và dòng phân cực ngõ vào thấp. SSOP-B14 Datasheet (PDF) | SSOP-B14 | Đặt hàng trước | Liên hệ báo giá | ||
| BU7264YFV-CE2 ROHM SemiconductorBU7264YFV-C là op-amp CMOS full swing ngõ vào/ngõ ra hoạt động điện áp thấp. Thiết bị có dải nhiệt độ hoạt động rộng và hoạt động ở điện áp thấp. SSOP-B14 Datasheet (PDF) | SSOP-B14 | Đặt hàng trước | Liên hệ báo giá | ||
| BU7265G-TR ROHM SemiconductorHọ op-amp CMOS công suất cực thấp BU7265/BU7205/BU7271/BU7245 (full swing ngõ vào-ngõ ra) và BU7411 / BU7421 / BU7475 (ground sense) là các IC nguyên khối. SSOP5 Datasheet (PDF) | SSOP5 | Đặt hàng trước | Liên hệ báo giá | ||
| BU7265SG-TR ROHM SemiconductorHọ op-amp CMOS công suất cực thấp BU7265/BU7205/BU7271/BU7245 (full swing ngõ vào-ngõ ra) và BU7411 / BU7421 / BU7475 (ground sense) là các IC nguyên khối. SSOP5 Datasheet (PDF) | SSOP5 | Đặt hàng trước | Liên hệ báo giá | ||
| BU7266F-E2 ROHM SemiconductorBU7266F là các op-amp CMOS full swing ngõ vào-ngõ ra có dòng tiêu thụ cực thấp. SOP8 Datasheet (PDF) | SOP8 | Đặt hàng trước | Liên hệ báo giá | ||

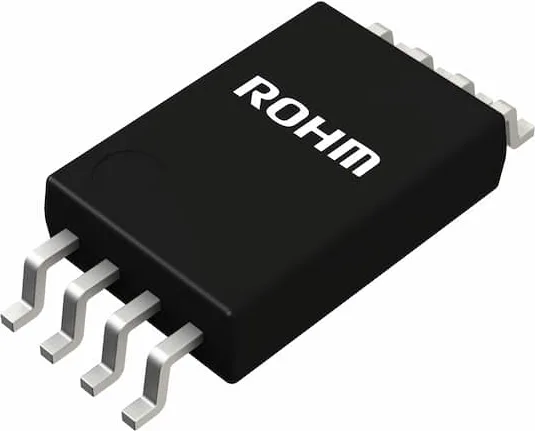

| BU7266FV-E2 ROHM SemiconductorBU7266FV là các op-amp CMOS full swing ngõ vào-ngõ ra có dòng tiêu thụ cực thấp. SSOP-B8 Datasheet (PDF) | SSOP-B8 | Đặt hàng trước | Liên hệ báo giá |
