UVZ2W4R7MPD
Tụ nhôm chân cắm 4.7µF 450V φ10×20mm Nichicon UVZ2W4R7MPD
4.7 µF, 450V, ±20%, φ10×20mm. Tụ cỡ nhỏ tiêu chuẩn, dải nhiệt rộng đến -55 °C ~ +105 °C, điện áp 6.3 V – 450 V, điện dung 1 µF – 22000 µF.
Thông số
- Mã nhà sản xuất
- UVZ2W4R7MPD
- Hãng sản xuất
- Nichicon
- Đóng gói
- φ10×20mm
- RoHS
- Đạt chuẩn RoHS
- Dòng (Series)
- UVZ
- Tình trạng (Status)
- Đang sản xuất
- Điện dung (Capacitance)
- 4.7 µF
- Sai số điện dung (Tolerance)
- ±20%
- Điện áp định mức (Rated Voltage)
- 450V
- Dòng gợn tần số thấp (Low Frequency Ripple Current)
- 40 mA
- Dòng gợn tần số cao (High Frequency Ripple Current)
- 64 mA
- Dòng rò (Leakage Current)
- 184.6 µA
- Dải nhiệt độ làm việc (Temperature Range)
- -25 °C ~ 105 °C
- Kích thước (Size)
- φ10 × 20 mm (đường kính × cao)
- Tuổi thọ (Life/Endurance)
- 2000 giờ ở 105 °C
- Kiểu lắp (Mounting Type)
- Chân cắm (radial)
- Kiểu đóng gói (Packaging)
- Rời, đóng túi (Bulk / Bag)
Thông số kỹ thuật
| Danh mục (Category) | Tụ nhôm |
|---|---|
| Hãng (Mfr) | Nichicon |
| Dòng sản phẩm (Series) | UVZ |
| Cách đóng gói (Package) | Bulk |
| Trạng thái (Product Status) | Active |
| Điện dung (Capacitance) | 4.7 µF |
| Sai số (Tolerance) | ±20% |
| Điện áp định mức (Voltage - Rated) | 450V |
| Tuổi thọ theo nhiệt độ (Lifetime @ Temp.) | 2000 Hrs @ 105°C |
| Nhiệt độ làm việc (Operating Temperature) | -25°C ~ 105°C |
| Phân cực (Polarization) | Polar |
| Dòng gợn tần số thấp (Ripple Current @ Low Frequency) | 40 mA @ 120 Hz |
| Dòng gợn tần số cao (Ripple Current @ High Frequency) | 64 mA |
| Kích thước (Size / Dimension) | 0.394" Dia (10.00mm) |
| Chiều cao tối đa (Height - Seated (Max)) | 0.787" (20.00mm) |
| Kiểu lắp (Mounting Type) | Through Hole |
| Vỏ (Package / Case) | Radial, Can |
Thông tin chi tiết
Dòng tụ nhôm điện phân cỡ nhỏ UVZ có dải nhiệt độ rộng: từ -55 °C đến +105 °C (6.3 V đến 100 V), -40 °C đến +105 °C (160 V đến 400 V) hoặc -25 °C đến +105 °C (450 V). Tụ có dải điện áp định mức từ 6.3 V đến 450 V và điện dung định mức từ 1 µF đến 22000 µF. Tuân thủ RoHS.
Tính năng chính
- Dải nhiệt độ rộng, đến -55 °C ~ +105 °C (6.3 V – 100 V)
- Điện áp 6.3 V – 450 V
- Điện dung 1 µF – 22000 µF
- Tuân thủ RoHS
Tài liệu
- Datasheet dòng UVZ (PDF) (tiếng Anh)
Thông tin và hình ảnh theo Nichicon. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|

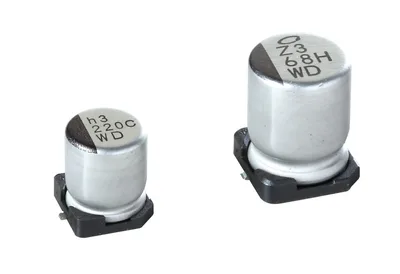

| UWD0J101MCL1GS Nichicon100 µF, 6.3V, ±20%, φ6.3×5.8mm. Trở kháng thấp, chịu hàn reflow nhiệt độ cao đến 260 °C, -55 °C đến +105 °C, 6.3 V – 50 V, đạt AEC-Q200. φ6.3×5.8mm Datasheet (PDF) | φ6.3×5.8mm | Đặt hàng trước | Liên hệ báo giá | ||
