UCPW6330MPD
Tụ nhôm chân cắm 33µF 420V φ10×31.5mm Nichicon UCPW6330MPD
33 µF, 420V, φ10×31.5mm. Ripple cao, tuổi thọ 10000 giờ ở 105 °C trong vỏ nhỏ hơn dòng UCS, 400 V – 450 V, 27 µF – 220 µF.
Thông số
- Mã nhà sản xuất
- UCPW6330MPD
- Hãng sản xuất
- Nichicon
- Đóng gói
- φ10×31.5mm
- RoHS
- Đạt chuẩn RoHS
- Dòng (Series)
- UCP
- Tình trạng (Status)
- Đang sản xuất
- Điện dung (Capacitance)
- 33 µF
- Điện áp định mức (Rated Voltage)
- 420V
- Dòng gợn tần số thấp (Low Frequency Ripple Current)
- 320 mA
- Dòng gợn tần số cao (High Frequency Ripple Current)
- 480 mA
- Dòng rò (Leakage Current)
- 654.4 µA
- Dải nhiệt độ làm việc (Temperature Range)
- -40 °C ~ 105 °C
- Kích thước (Size)
- φ10 × 31.5 mm (đường kính × cao)
- Tuổi thọ (Life/Endurance)
- 10000 giờ ở 105 °C
- Kiểu lắp (Mounting Type)
- Chân cắm (radial)
- Kiểu đóng gói (Packaging)
- Rời, đóng túi (Bulk / Bag)
Thông số kỹ thuật
| Danh mục (Category) | Tụ nhôm |
|---|---|
| Hãng (Mfr) | Nichicon |
| Dòng sản phẩm (Series) | UCP |
| Cách đóng gói (Package) | Bulk |
| Trạng thái (Product Status) | Active |
| Điện dung (Capacitance) | 33 µF |
| Điện áp định mức (Voltage - Rated) | 420V |
| Tuổi thọ theo nhiệt độ (Lifetime @ Temp.) | 10000 Hrs @ 105°C |
| Nhiệt độ làm việc (Operating Temperature) | -40°C ~ 105°C |
| Phân cực (Polarization) | Polar |
| Dòng gợn tần số thấp (Ripple Current @ Low Frequency) | 320 mA @ 120 Hz |
| Dòng gợn tần số cao (Ripple Current @ High Frequency) | 480 mA |
| Kích thước (Size / Dimension) | 0.394" Dia (10.00mm) |
| Chiều cao tối đa (Height - Seated (Max)) | 1.240" (31.50mm) |
| Kiểu lắp (Mounting Type) | Through Hole |
| Vỏ (Package / Case) | Radial, Can |
Thông tin chi tiết
Dòng tụ nhôm điện phân cỡ nhỏ UCP có dòng ripple cao và đảm bảo tuổi thọ dài trong vỏ nhỏ hơn dòng UCS. Dòng sản phẩm có tuổi thọ tải 10000 giờ ở 105 °C, dải nhiệt độ từ -40 °C đến +105 °C, dải điện áp định mức từ 400 V đến 450 V và dải điện dung định mức từ 27 µF đến 220 µF. Đạt chuẩn AEC-Q200 và tuân thủ RoHS.
Tính năng chính
- Dòng ripple cao, vỏ nhỏ hơn dòng UCS
- Tuổi thọ tải 10000 giờ ở 105 °C
- Điện áp 400 V – 450 V, điện dung 27 µF – 220 µF
- Nhiệt độ hoạt động -40 °C đến +105 °C
Tài liệu
- Datasheet dòng UCP (PDF) (tiếng Anh)
Thông tin và hình ảnh theo Nichicon. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| UCPW6560MHD Nichicon56 µF, 420V, φ12.5×31.5mm. Ripple cao, tuổi thọ 10000 giờ ở 105 °C trong vỏ nhỏ hơn dòng UCS, 400 V – 450 V, 27 µF – 220 µF. φ12.5×31.5mm Datasheet (PDF) | φ12.5×31.5mm | Đặt hàng trước | Liên hệ báo giá | ||

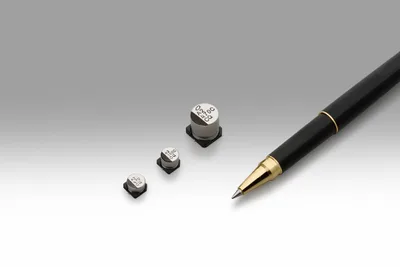

| UCQ1A101MCL1GS Nichicon100 µF, 10V, ±20%, φ6.3×5.8mm. Tụ chip cho thiết bị âm thanh cần chịu nhiệt cao, 10 V – 35 V, 4.7 µF – 680 µF, gắn tự động, đạt AEC-Q200. φ6.3×5.8mm Datasheet (PDF) | φ6.3×5.8mm | Đặt hàng trước | Liên hệ báo giá | ||
