TLR2728YFVM-CTR
Nano Cap™, dòng TLR™, op-amp CMOS tốc độ cao rail-to-rail ngõ vào/ngõ ra offset thấp, nhiễu thấp cho ô tô
Đang phát triển, chưa sản xuất hàng loạt. Sản phẩm này là op-amp CMOS kép rail-to-rail ngõ vào/ngõ ra. Có đặc điểm offset thấp, slew rate cao, nhiễu thấp và dòng phân cực ngõ vào thấp.
Thông số
- Mã nhà sản xuất
- TLR2728YFVM-CTR
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- MSOP8
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Đang phát triển (Under Development)
- Mã gốc (Base Part No.)
- TLR2728YFVM-C
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 3000
- Cấp nhạy ẩm (MSL)
- 1
- Kênh
- 2
- Vỏ
- MSOP8
- Mã tham chiếu
- VSSOP-8
- Kích thước vỏ [mm]
- 4.0x2.9 (t=0.9)
- Nguồn cấp (Min.) [V] (+5V=5, ±5V=10)
- 2.5
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 125
- Nguồn cấp (Max.) [V] (+5V=5, ±5V=10)
- 5.5
- Dòng mạch (Typ.) [mA/ch]
- 1.7
- Dải điện áp đầu vào [V]
- VSS đến VDD
- Dải điện áp đầu ra [V]
- VSS+0.010 đến VDD-0.010
- Điện áp lệch đầu vào (Max.) [mV]
- 0.55
- Điện áp nhiễu tương đương đầu vào (Typ.) [nV/√Hz]
- 12
- GBW (Typ.) [MHz]
- 7
- Dòng điện đầu ra (Typ.) [mA]
- 50
- Tốc độ biến thiên (slew rate) (Typ.) [V/µs]
- 10
- Độ lợi điện áp (Typ.) [dB]
- 115
- Dòng phân cực đầu vào (Typ.) [nA]
- 0.0005
- CMRR (Typ.) [dB]
- 100
- PSRR (Typ.) [dB]
- 100
- Tiêu chuẩn chung
- AEC-Q100 (cấp ô tô)
Thông tin chi tiết
Sản phẩm này là op-amp CMOS kép rail-to-rail ngõ vào/ngõ ra. Có đặc điểm offset thấp, slew rate cao, nhiễu thấp và dòng phân cực ngõ vào thấp. Phù hợp cho các yêu cầu ô tô như bộ điều khiển động cơ (ECU), trợ lực lái điện, hệ thống chống bó cứng phanh, bộ khuếch đại cảm biến, v.v.
Tính năng chính
- OPAMP tích hợp Nano Cap™
- Đạt chuẩn AEC-Q100 (Grade 1)
- Sản phẩm ô tô hỗ trợ an toàn chức năng
- Mật độ điện áp nhiễu quy đổi về ngõ vào thấp
- Rail-to-rail ngõ vào/ngõ ra
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| TLR341G-GTR ROHM SemiconductorTLR341G là op-amp đơn hoạt động với điện áp nguồn thấp và ngõ ra full swing. Phù hợp cho thiết bị chạy bằng pin. Tầng ngõ vào MOSFET cho dòng phân cực ngõ vào thấp. Có thể dùng cho các ứng dụng cảm biến. SSOP6 Datasheet (PDF) | SSOP6 | Đặt hàng trước | Liên hệ báo giá | ||
| TLR342F-GE2 ROHM SemiconductorTLR342F là op-amp CMOS kép hoạt động với điện áp nguồn thấp và ngõ ra full swing. Phù hợp cho thiết bị chạy bằng pin. Tầng ngõ vào FET cho dòng phân cực ngõ vào thấp. Có thể dùng cho các ứng dụng cảm biến. SOP8 Datasheet (PDF) | SOP8 | Đặt hàng trước | Liên hệ báo giá | ||
| TLR342FJ-GE2 ROHM SemiconductorTLR342FJ là op-amp CMOS kép và bốn kênh hoạt động với điện áp nguồn thấp và ngõ ra full swing. Phù hợp cho thiết bị chạy bằng pin. Tầng ngõ vào MOSFET cho dòng phân cực ngõ vào thấp. SOP-J8 Datasheet (PDF) | SOP-J8 | Đặt hàng trước | Liên hệ báo giá | ||
| TLR342FVJ-GE2 ROHM SemiconductorTLR342FVJ là op-amp CMOS kép và bốn kênh hoạt động với điện áp nguồn thấp và ngõ ra full swing. Phù hợp cho thiết bị chạy bằng pin. Tầng ngõ vào MOSFET cho dòng phân cực ngõ vào thấp. TSSOP-B8J Datasheet (PDF) | TSSOP-B8J | Đặt hàng trước | Liên hệ báo giá | ||
| TLR342FVT-GE2 ROHM SemiconductorTLR342FVT là op-amp CMOS kép và bốn kênh hoạt động với điện áp nguồn thấp và ngõ ra full swing. Phù hợp cho thiết bị chạy bằng pin. Tầng ngõ vào MOSFET cho dòng phân cực ngõ vào thấp. TSSOP-B8 Datasheet (PDF) | TSSOP-B8 | Đặt hàng trước | Liên hệ báo giá | ||
| TLR344F-GE2 ROHM SemiconductorTLR344F là op-amp CMOS kép và bốn kênh hoạt động với điện áp nguồn thấp và ngõ ra full swing. Phù hợp cho thiết bị chạy bằng pin. Tầng ngõ vào MOSFET cho dòng phân cực ngõ vào thấp. Có thể dùng cho các ứng dụng cảm biến. SOP14 Datasheet (PDF) | SOP14 | Đặt hàng trước | Liên hệ báo giá | ||

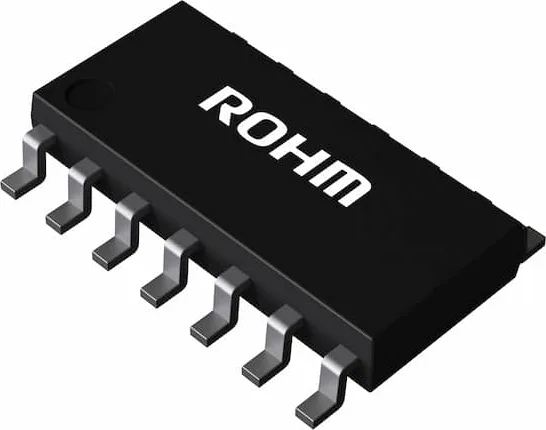

| TLR344FJ-GE2 ROHM SemiconductorTLR344FJ là op-amp CMOS kép và bốn kênh hoạt động với điện áp nguồn thấp và ngõ ra full swing. Phù hợp cho thiết bị chạy bằng pin. Tầng ngõ vào MOSFET cho dòng phân cực ngõ vào thấp. SOP-J14 Datasheet (PDF) | SOP-J14 | Đặt hàng trước | Liên hệ báo giá | ||
