SPV

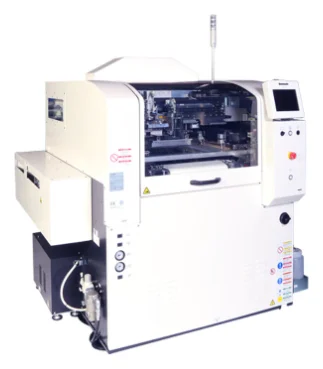

Máy in kem hàn SPV (Screen Printer)
Máy in kem hàn in đồng thời nhiều bo cỡ M (350 × 300 mm), chu kỳ in – làm sạch 10 giây, giảm 50% chi phí đầu tư máy in.
Thông số
- Mã nhà sản xuất
- NM-EJP7A
- Hãng sản xuất
- Panasonic
- Mã đặt hàng (Model No.)
- NM-EJP7A
- Kích thước PCB (mm)
- L 50 x W 50 to L 350 x W 300
- Thời gian thay PCB
- 13.0s (6.5s/PCB) Including transfer, positioning, recognition, each-time cleaning.; Printing & cleaning conditions: Our recommended conditions (PCB dimensions L 250 x W 165)
- Độ lặp lại
- 2 Cpk ± 5.0 μm 6 σ The repeatability of same PCB; Equal to ± 5.0 μm ± 3 σ (or ±2.5 μm ±1.5 σ)
- Kích thước khung lưới (mm)
- L 736 x W 736, L 650 x W 550, L 550 x W 650, L 750 x W 750, L 584 x W 584
- Nguồn điện
- AC 1 pha 200, 220, 230, 240 V ±10V Max. 2.0 kVA
- Nguồn khí nén
- 0.5 MPa, 280 L / min (A.N.R.)
- Kích thước máy (mm)
- W 1,650 x D 2,446 x H 1,500 (maximum protrusion D 2,528)
- Khối lượng
- 1,550 kg
Thông tin chi tiết
SPV thay đổi mô hình sản xuất truyền thống với nhiều tuỳ chọn in đồng thời nhiều bo mạch cỡ M (350 × 300 mm). Bên cạnh tính linh hoạt là bộ tính năng chuyển đổi model phong phú và chu kỳ in – làm sạch chỉ 10 giây.
Tính năng chính
- Xử lý đồng thời đến 4 sản phẩm khác nhau, giảm tồn kho bán thành phẩm (WIP) và thời gian chuyển đổi
- Giảm 50% chi phí đầu tư máy in
- Tận dụng tối đa mặt bằng với cơ cấu chuyền bo lai (hybrid) mới
- Chu kỳ in trung bình 10 giây
- Bộ làm sạch tự động mới, băng tải nhiều tầng và dao gạt kép lai (hybrid dual-blade squeegee)
Tài liệu
- SPV Brochure (trang tải tài liệu của Panasonic, tiếng Anh)
Thông tin và hình ảnh theo Panasonic Connect. Liên hệ R&P để được tư vấn cấu hình, dây chuyền phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|

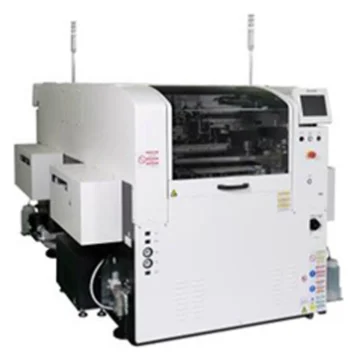

| SPV-DC PanasonicMáy in kem hàn hai làn nhỏ gọn, hiệu suất cao: làm sạch không dùng giấy, cấp kem tự động, kiểm tra mask và kem hàn, giảm chi phí vận hành. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

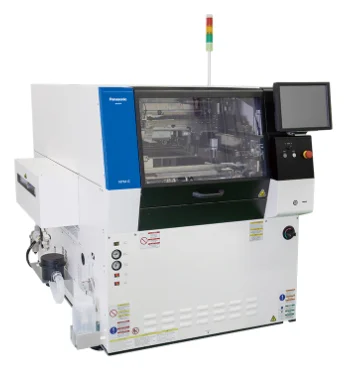

| NPM-GP/L PanasonicMáy in kem hàn mới nhất của dòng NPM-G: chu kỳ in 12 giây, độ lặp lại ±3,8 µm, tự động chuyển kem hàn giữa các model và giám sát kem theo thời gian thực. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

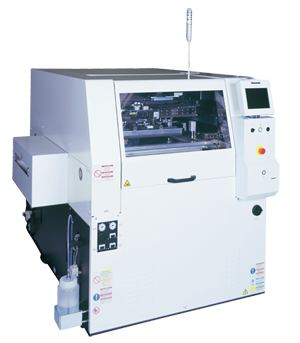

| SPG PanasonicPanasonic s SPG high-speed screen printing machine is the ultimate solution for lean SMT manufacturing. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá |
