SE869eK2L
Module định vị GNSS SE869eK2L (GNSS Module)
Module GNSS đơn tần L1, đa hệ (GPS, GLONASS, Galileo, BeiDou), nền tảng Airoha AG3352 công suất thấp, đóng gói LGA 58 pad 16 x 12.2 mm, giao thức NMEA.
Thông số
- Mã nhà sản xuất
- SE869eK2L
- Hãng sản xuất
- Telit Cinterion
- Công nghệ
- GNSS đơn tần, đa hệ vệ tinh (Single-Frequency and Multi Constellation GNSS)
- Dòng form factor
- SE869eK2L thuộc dòng SE869, thế hệ kế tiếp dạng LGA của dòng SL869 LCC. Đóng gói LGA bổ sung thêm chân kết nối để hỗ trợ tính năng mới, và sơ đồ chân xE869 dùng chung giúp mọi module trong dòng tương thích cùng footprint. Bộ lệnh thống nhất của Telit Cinterion giúp chuyển đổi giữa các phiên bản và giảm độ phức tạp khi phát triển mà không tốn thêm chi phí.
- Tính năng & chứng nhận – ghi chú
- *Trên firmware chuyên dụng.
- Chứng nhận
- Tuân thủ RoHS
- Chứng nhận
- RED
- Kích thước
- 16 x 12.2 x 2.4 mm
- Khối lượng
- 1 g
- Đóng gói
- LGA 58 pad
- Dải nhiệt độ
- – Nhiệt độ hoạt động: -40 đến +85°C – Nhiệt độ lưu kho: -40 đến +85°C
- Nguồn cấp
- 3.3 V hoặc 1.8 V
- Công suất tiêu thụ
- (3.3 V, G3B)
- Thu nhận (acquisition)
- 44 mW
- Theo dõi (tracking)
- 44 mW
- Công suất tiêu thụ
- (1.8 V, G3B)
- Thu nhận (acquisition)
- 54 mW
- Theo dõi (tracking)
- 54 mW
- Thu nhận (acquisition)
- -148 dBm
- Định vị/theo dõi
- -166 dBm
- Hot start
- 1s
- Warm start
- 25s
- Cold start
- 28s
- Phần mềm
- Bộ lệnh PTWS
- Phần mềm
- Lưu cấu hình trên bộ nhớ flash
- Phần mềm
- Chế độ Wi-Fi để tuân thủ AFC
- Phần mềm
- Hỗ trợ WLS
- Phần mềm
- Nâng cấp được firmware
- Phần mềm
- Dự đoán quỹ đạo tạo cục bộ (EASY/EPOC)
- Phần mềm
- Dự đoán quỹ đạo từ server (EPO/ELPO)
- Phần mềm
- Các chế độ công suất thấp
Thông tin chi tiết
SE869eK2L là module GNSS của Telit Cinterion xây dựng trên nền tảng công suất thấp AG3352 của Airoha. Module có kích thước tiêu chuẩn công nghiệp 12.2 × 16 mm và theo dõi đồng thời bốn hệ thống vệ tinh trên tần số L1, bao gồm cả GPS L1C và BeiDou B1C.
SE869eK2L thuộc dòng SE869 – thế hệ kế tiếp dạng LGA của dòng SL869 (LCC). Dòng xE869 dùng chung sơ đồ chân nên các module tương thích cùng footprint, và bộ lệnh thống nhất giúp chuyển đổi giữa các phiên bản dễ dàng.
Tính năng chính
- Băng tần: GPS (L1), GLONASS (L1, FDMA), Galileo (E1), BeiDou (B1)
- Chuẩn: NMEA
- Chế độ timing*
- 47 kênh theo dõi (tracking channel)
- Hỗ trợ SBAS (WAAS, EGNOS, MSAS, GAGAN)
- Hỗ trợ QZSS
- GPS và GNSS: ephemeris tạo cục bộ và từ server
- Chống nhiễu phá sóng (jamming rejection)
- Hỗ trợ anten chủ động hoặc thụ động
- Các chế độ công suất thấp
- Tốc độ cập nhật vị trí: 1-10 Hz
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo Telit Cinterion. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|

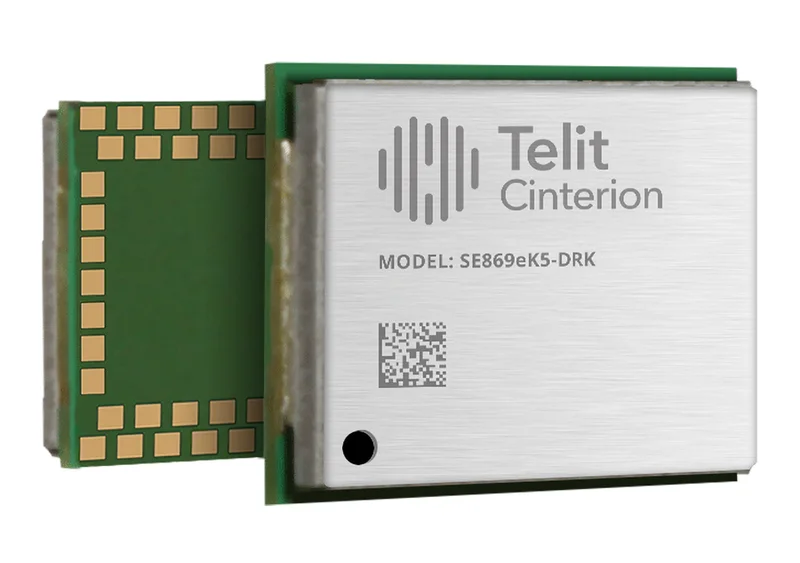

| SE869eK5-DRK Telit CinterionModule GNSS đa hệ, hai tần số L1 + L5, có dead reckoning (UDR), IMU tích hợp và RTK cho độ chính xác cỡ cm, đóng gói LGA 58 pad 16 x 12.2 mm, NMEA/RTCM. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

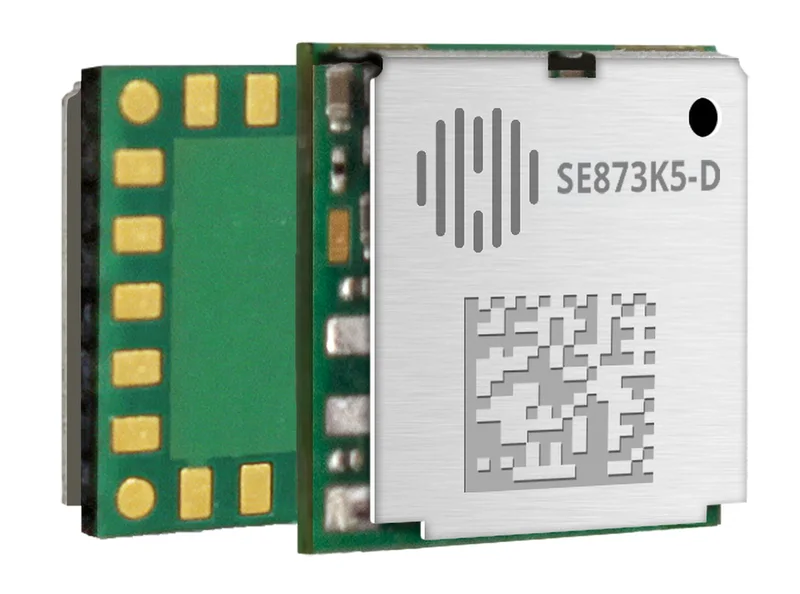

| SE873K5-D Telit CinterionModule GNSS đa hệ, hai tần số (GPS L1 + L5, Galileo E1 + E5, BeiDou B1 + B2, NavIC L5), công suất thấp, đóng gói QFN 20 pad 7 x 7 x 2.25 mm, giao thức NMEA. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| SE873K5N141R003000 Telit CinterionModule GNSS đa hệ L1 (GPS, Galileo, GLONASS, BeiDou, QZSS), tích hợp flash, RTC, TCXO, đóng gói QFN 20 pad 7 x 7 x 2.25 mm, nguồn 1.72-1.89 V, giao thức NMEA. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

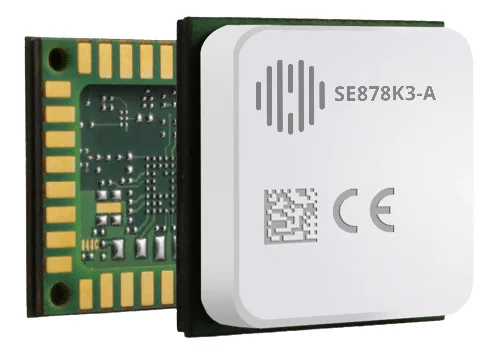

| SE878K3-A Telit CinterionModule GNSS đa hệ L1 (GPS, QZSS, GLONASS, Galileo, BeiDou) tích hợp anten patch 17 x 17 mm, bộ lọc SAW, LNA, flash, RTC, TCXO, đóng gói QFN 32 pad 18 x 18 x 6.1 mm. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

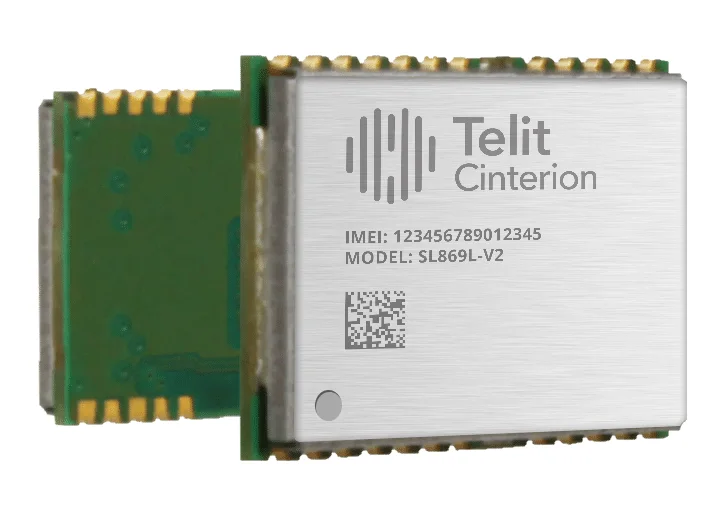

| SL869L-V2 Telit CinterionModule GNSS đa hệ L1 (GPS, GLONASS, Galileo, BeiDou) dựa trên Mediatek MT3333, có LNA bổ sung, DC block, cổng thứ hai I2C/UART, đóng gói LCC 24 pad 16 x 12.2 x 2.4 mm, NMEA. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| SL871K2B103R003000 Telit CinterionModule GNSS đơn tần L1, đa hệ (GPS, GLONASS, Galileo, BeiDou), nền tảng Airoha AG3352 công suất thấp, đóng gói LCC 18 pad 9.7 x 10.1 mm, giao tiếp UART, I2C, NMEA. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

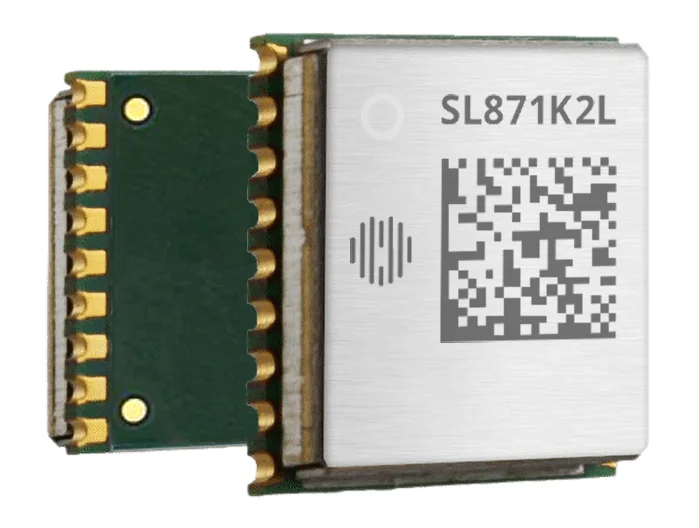

| SL871K2L103R003000 Telit CinterionModule GNSS đơn tần L1, đa hệ (GPS, GLONASS, Galileo, BeiDou), nền tảng Airoha AG3352 công suất thấp, đóng gói LCC 18 pad 9.7 x 10.1 mm, giao tiếp UART, I2C, NMEA. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
