RV5C040APTCR1
MOSFET tín hiệu nhỏ kênh P -20V -4.0A
RV5C040AP là MOSFET cho load switch, có diode bảo vệ G-S.
Thông số
- Mã nhà sản xuất
- RV5C040APTCR1
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- DFN1616-6
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- RV5C040AP
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 3000
- Mã vỏ
- DFN1616-6
- Số chân
- 8
- Cực tính
- P
- Điện áp drain-source VDSS [V]
- -20
- Dòng drain ID [A]
- -4
- RDS(on) [Ω] VGS=1.5V (Typ)
- 0.13
- RDS(on) [Ω] VGS=1.8V (Typ)
- 0.095
- RDS(on) [Ω] VGS=2.5V (Typ)
- 0.065
- RDS(on) [Ω] VGS=4.5V (Typ)
- 0.06
- RDS(on) [Ω] VGS=Drive (Typ)
- 0.13
- Tổng điện tích cổng Qg [nC]
- 8.5
- Công suất tiêu tán (PD) [W]
- 1.5
- Điện áp điều khiển (drive) [V]
- -1.5
- Kiểu lắp
- Dán bề mặt
- Nhiệt độ lưu trữ (Min) [℃]
- -55
- Nhiệt độ lưu trữ (Max) [℃]
- 150
- Kích thước vỏ [mm]
- 1.6x1.6 (t=0.8)
Thông số kỹ thuật
| Danh mục (Category) | MOSFET |
|---|---|
| Hãng (Mfr) | ROHM Semiconductor |
| Công nghệ (Technology) | MOSFET (Metal Oxide) |
| Điện áp D-S (Vdss) (Drain to Source Voltage (Vdss)) | 20 V |
| Dòng máng liên tục (Id) (Current - Continuous Drain (Id) @ 25°C) | 4A |
Thông tin chi tiết
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|

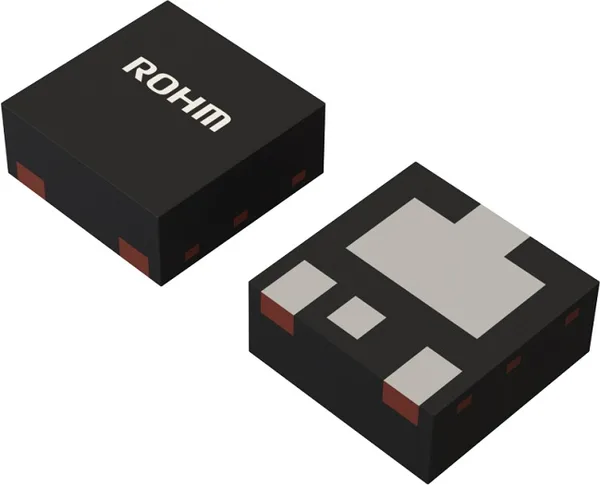

| RV7C040BCTCR1 ROHM SemiconductorRV7C040BC là MOSFET phù hợp cho chuyển mạch và Load switch. DFN1212-3 Datasheet (PDF) | DFN1212-3 | Đặt hàng trước | Liên hệ báo giá | ||
