RG131

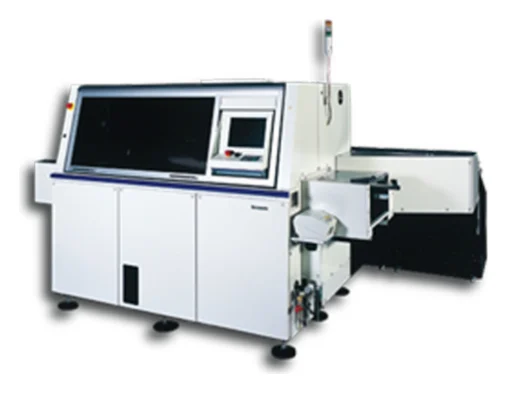

RG131 là máy cắm linh kiện chân hướng tâm mật độ cao; hệ thống chốt dẫn hướng (guide pin) cho phép cắm ổn định, mật độ cao ở tốc độ 14.400 CPH (0,25 s/linh kiện).

Máy cắm linh kiện bước chân 2,5 mm, 5,0 mm hoặc 7,5 mm, có 40 hoặc 80 đầu cấp linh kiện – dải linh kiện rộng trong diện tích nhỏ gọn, chi phí sở hữu thấp.

Máy tự động khắc phục lỗi cắm; hệ thống phát hiện hết linh kiện giúp bổ sung kịp thời, duy trì năng suất liên tục.

Tính năng chính

• 4 hướng cắm (0°, 90°, −90°, 180°)
• Bước chân 2,5/5,0/7,5 và 10 mm trên cùng nền tảng, không cần cắm tay linh kiện bước 10 mm sau đó
• Tự động khắc phục lỗi và phát hiện hết linh kiện
• Công nghệ bẻ chân T-Clinch lập trình được, tránh chập ở mặt dưới bo
• Linh kiện đường kính đến 18 mm

Thông số kỹ thuật theo model

NM-EJR3A

Mã model	RG131
Mã đặt hàng (Model No.)	NM-EJR3A
Kích thước PCB (mm)	L 50 mm x W 50 mm to L 508 mm x W 381 mm
Tốc độ tối đa	0.25 s/component to 0.6 s/component
Số đầu cấp linh kiện	40
Linh kiện áp dụng	Pitch 2.5 mm, 5.0 mm, 7.5 mm, 10.0 mm Height Hn=Max. 26 mm Diameter D=Max. 18 mm Resistor, Electrolytic capacitor, Ceramic capacitor, LED, Transistor, Filter, Resistor network
Thời gian thay PCB	~2s to about 4s (Room temperature 20℃)
Hướng cắm	4 directions (0°, 90°, -90°, 180°)
Nguồn điện	AC 3 pha 200 V, 3.5 kVA
Nguồn khí nén	0.5 MPa, 80 L/min (A.N.R.)
Kích thước máy (mm)	W 3,200 x D 2,417 x H 1,620
Khối lượng	2,250 kg

NM-EJR4A

Mã đặt hàng (Model No.)	NM-EJR4A
Kích thước PCB (mm)	L 50 x W 50 to L 508 x W 381
Tốc độ tối đa	0.25 s/component to 0.6 s/component
Số đầu cấp linh kiện	80 (Connection mode), 40 + 40 (Exchange mode)
Linh kiện áp dụng	Pitch 2.5 mm, 5.0 mm, 7.5 mm, 10.0 mm Height Hn=Max. 26 mm Diameter D=Max. 18 mm Resistor, Electrolytic capacitor, Ceramic capacitor, LED, Transistor, Filter, Resistor network
Thời gian thay PCB	~2s to about 4s (Room temperature 20℃)
Hướng cắm	4 directions (0°, 90°, -90°,180°)
Nguồn điện	AC 3 pha 200 V, 3.5 kVA
Nguồn khí nén	0.5 MPa, 80 L/min (A.N.R.)
Kích thước máy (mm)	W 3,200 x D 2,417 x H 1,620
Khối lượng	2,350 kg

Tài liệu

• RG131/RG131-S Brochure (PDF, tiếng Anh)

Thông tin và hình ảnh theo Panasonic Connect. Liên hệ R&P để được tư vấn cấu hình, dây chuyền phù hợp và báo giá.
