PCA1E271MCL1GS

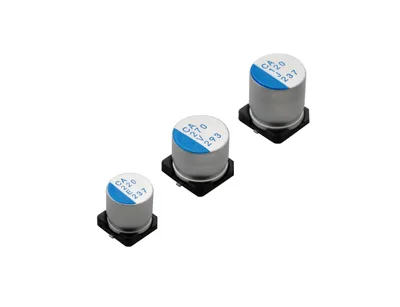

Tụ nhôm polymer dán 270µF 25V φ8×12mm Nichicon PCA1E271MCL1GS
270 µF, 25V, ±20%, φ8×12mm. Tụ nhôm polymer dán PCA: ESR thấp, ripple cao, 4000 giờ ở 125 °C, đạt AEC-Q200 cho ô tô.
Thông số
- Mã nhà sản xuất
- PCA1E271MCL1GS
- Hãng sản xuất
- Nichicon
- Đóng gói
- φ8×12mm
- RoHS
- Đạt chuẩn RoHS
- Dòng (Series)
- PCA
- Tình trạng (Status)
- Đang sản xuất
- Điện dung (Capacitance)
- 270 µF
- Sai số điện dung (Tolerance)
- ±20%
- Điện áp định mức (Rated Voltage)
- 25V
- Dòng gợn tần số thấp (Low Frequency Ripple Current)
- 2000 mA
- Dòng gợn tần số cao (High Frequency Ripple Current)
- 4000 mA
- ESR ở 20 °C
- 19 mΩ
- Dòng rò (Leakage Current)
- 202 µA
- Dải nhiệt độ làm việc (Temperature Range)
- -55 °C ~ 125 °C
- Kích thước (Size)
- φ8 × 12 mm (đường kính × cao)
- Tuổi thọ (Life/Endurance)
- 4000 giờ ở 125 °C
- Kiểu lắp (Mounting Type)
- Dán bề mặt (SMD)
- Tiêu chuẩn ô tô (AEC-Q200)
- Có
- Kiểu đóng gói (Packaging)
- Cuộn băng (Embossed Carrier Taping)
Thông số kỹ thuật
| Danh mục (Category) | Tụ nhôm polymer |
|---|---|
| Hãng (Mfr) | Nichicon |
| Dòng sản phẩm (Series) | PCA |
| Cách đóng gói (Package) | Tape & Reel (TR) |
| Trạng thái (Product Status) | Active |
| Điện dung (Capacitance) | 270 µF |
| Sai số (Tolerance) | ±20% |
| Điện áp định mức (Voltage - Rated) | 25V |
| ESR (ESR (Equivalent Series Resistance)) | 19mOhm |
| Tuổi thọ theo nhiệt độ (Lifetime @ Temp.) | 4000 Hrs @ 125°C |
| Nhiệt độ làm việc (Operating Temperature) | -55°C ~ 125°C |
| Phân cực (Polarization) | Polar |
| Chứng nhận (Ratings) | AEC-Q200 |
| Dòng gợn tần số thấp (Ripple Current @ Low Frequency) | 2 A @ 120 Hz |
| Dòng gợn tần số cao (Ripple Current @ High Frequency) | 4 A |
| Kích thước (Size / Dimension) | 0.315" Dia (8.00mm) |
| Chiều cao tối đa (Height - Seated (Max)) | 0.472" (12.00mm) |
| Kiểu lắp (Mounting Type) | Surface Mount |
| Vỏ (Package / Case) | Radial, Can - SMD |
Thông tin chi tiết
Dòng PCA của Nichicon gồm các tụ nhôm điện phân rắn polymer dẫn điện dạng chip, độ tin cậy cao, chịu dòng ripple cao. Tụ PCA có ESR thấp và tuổi thọ dài 4000 giờ ở 125 °C, đồng thời tuân thủ tiêu chuẩn AEC-Q200 cho ứng dụng ô tô. Các model có điện áp định mức từ 25 V đến 63 V và điện dung từ 47 µF đến 470 µF. Các tụ này dán bề mặt được và chịu được hàn reflow không chì đến 260 °C.
Tính năng chính
- ESR thấp, dòng ripple cao
- Tuổi thọ 4000 giờ ở 125 °C
- Điện áp 25 V – 63 V, điện dung 47 µF – 470 µF
- Chịu hàn reflow không chì đến 260 °C
- Đạt AEC-Q200 cho ứng dụng ô tô
Tài liệu
- Datasheet dòng PCA (PDF) (tiếng Anh)
Thông tin và hình ảnh theo Nichicon. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
