MG7050VAN
MG7050VAN – Bộ dao động thạch anh
Bộ dao động (OSCILLATOR) đa ngõ ra vi sai (LVDS). Jitter thấp : 0.3ps Max. 2 hoặc 4 ngõ ra và có thể
Thông số
- Mã nhà sản xuất
- MG7050VAN
- Hãng sản xuất
- Epson
- Đóng gói
- 7 x 5 x 1.6 mm
- Nhóm sản phẩm (Product group)
- Bộ dao động thạch anh (Crystal Oscillator)
- Số mã đặt hàng
- 29
- Dải tần số có sẵn
- 100 – 644.53125 MHz
Thông số kỹ thuật
| Danh mục (Category) | Bộ dao động |
|---|---|
| Hãng (Mfr) | Epson |
| Loại (Type) | XO (Standard) |
| Ngõ ra (Output) | LVDS |
| Kiểu lắp (Mounting Type) | Surface Mount |
Thông tin chi tiết
MG7050VAN: Bộ dao động (OSCILLATOR) đa ngõ ra vi sai (LVDS).
Các mã đặt hàng (29 mã)
| Mã đặt hàng (Epson P/N) | Mã đầy đủ | Tần số | Ngõ ra | Điện áp nguồn (V) | Nhiệt độ hoạt động (℃) | Dung sai tần số (ppm) | Dòng tiêu thụ max (mA) | Chức năng | Kích thước (mm) |
|---|---|---|---|---|---|---|---|---|---|
| X1M0004210008 | MG7050VAN 100.000000MHz 2ACJDN | 100 MHz | LVDS | 2.97 – 3.63 | -5 – 85 | ±50 | 56 | OE | 7 x 5 x 1.6 |
| X1M0004210009 | MG7050VAN 100.000000MHz 4ACJDN | 100 MHz | LVDS | 2.97 – 3.63 | -5 – 85 | ±50 | 72 | OE | 7 x 5 x 1.6 |
| X1M0004210020 | MG7050VAN 100.000000MHz 4ACJAN | 100 MHz | LVDS | 2.97 – 3.63 | 0 – 70 | ±50 | 72 | OE | 7 x 5 x 1.6 |
| X1M0004210021 | MG7050VAN 100.000000MHz 2ADJDN | 100 MHz | LVDS | 2.375 – 2.625 | -5 – 85 | ±50 | 50 | OE | 7 x 5 x 1.6 |
| X1M0004210024 | MG7050VAN 100.000000MHz 4ADJAN | 100 MHz | LVDS | 2.375 – 2.625 | 0 – 70 | ±50 | 66 | OE | 7 x 5 x 1.6 |
| X1M0004210026 | MG7050VAN 100.000000MHz 2ADJAA | 100 MHz | LVDS | 2.375 – 2.625 | 0 – 70 | ±50 | 50 | OE | 7 x 5 x 1.6 |
| X1M0004210029 | MG7050VAN 100.000000MHz 2ACJAA | 100 MHz | LVDS | 2.97 – 3.63 | 0 – 70 | ±50 | 56 | OE | 7 x 5 x 1.6 |
| X1M0004210004 | MG7050VAN 125.000000MHz 4ADJBN | 125 MHz | LVDS | 2.375 – 2.625 | -20 – 70 | ±50 | 66 | OE | 7 x 5 x 1.6 |
| X1M0004210010 | MG7050VAN 125.000000MHz 2ACJDN | 125 MHz | LVDS | 2.97 – 3.63 | -5 – 85 | ±50 | 56 | OE | 7 x 5 x 1.6 |
| X1M0004210011 | MG7050VAN 125.000000MHz 4ACJDN | 125 MHz | LVDS | 2.97 – 3.63 | -5 – 85 | ±50 | 72 | OE | 7 x 5 x 1.6 |
| X1M0004210016 | MG7050VAN 125.000000MHz 2ADJDN | 125 MHz | LVDS | 2.375 – 2.625 | -5 – 85 | ±50 | 50 | OE | 7 x 5 x 1.6 |
| X1M0004210017 | MG7050VAN 125.000000MHz 4ACJBN | 125 MHz | LVDS | 2.97 – 3.63 | -20 – 70 | ±50 | 72 | OE | 7 x 5 x 1.6 |
| X1M0004210022 | MG7050VAN 125.000000MHz 2ACJAN | 125 MHz | LVDS | 2.97 – 3.63 | 0 – 70 | ±50 | 56 | OE | 7 x 5 x 1.6 |
| X1M0004210031 | MG7050VAN 125.000000MHz 2ACJAA | 125 MHz | LVDS | 2.97 – 3.63 | 0 – 70 | ±50 | 56 | OE | 7 x 5 x 1.6 |
| X1M0004210003 | MG7050VAN 156.250000MHz 2ACJAN | 156.25 MHz | LVDS | 2.97 – 3.63 | 0 – 70 | ±50 | 56 | OE | 7 x 5 x 1.6 |
| X1M0004210007 | MG7050VAN 156.250000MHz 4ACLDA | 156.25 MHz | LVDS | 2.97 – 3.63 | -5 – 85 | ±100 | 72 | OE | 7 x 5 x 1.6 |
| X1M0004210012 | MG7050VAN 156.250000MHz 4ACJDN | 156.25 MHz | LVDS | 2.97 – 3.63 | -5 – 85 | ±50 | 72 | OE | 7 x 5 x 1.6 |
| X1M0004210028 | MG7050VAN 156.250000MHz 2ADJDN | 156.25 MHz | LVDS | 2.375 – 2.625 | -5 – 85 | ±50 | 50 | OE | 7 x 5 x 1.6 |
| X1M0004210013 | MG7050VAN 200.000000MHz 2ACJDN | 200 MHz | LVDS | 2.97 – 3.63 | -5 – 85 | ±50 | 56 | OE | 7 x 5 x 1.6 |
| X1M0004210014 | MG7050VAN 200.000000MHz 4ACJDN | 200 MHz | LVDS | 2.97 – 3.63 | -5 – 85 | ±50 | 72 | OE | 7 x 5 x 1.6 |
| X1M0004210032 | MG7050VAN 200.000000MHz 2ADJDN | 200 MHz | LVDS | 2.375 – 2.625 | -5 – 85 | ±50 | 50 | OE | 7 x 5 x 1.6 |
| X1M0004210002 | MG7050VAN 212.500000MHz 2ACJAN | 212.5 MHz | LVDS | 2.97 – 3.63 | 0 – 70 | ±50 | 56 | OE | 7 x 5 x 1.6 |
| X1M0004210025 | MG7050VAN 212.500000MHz 2ACLDA | 212.5 MHz | LVDS | 2.97 – 3.63 | -5 – 85 | ±100 | 56 | OE | 7 x 5 x 1.6 |
| X1M0004210019 | MG7050VAN 300.000000MHz 4ACJBN | 300 MHz | LVDS | 2.97 – 3.63 | -20 – 70 | ±50 | 72 | OE | 7 x 5 x 1.6 |
| X1M0004210027 | MG7050VAN 312.500000MHz 2ADJAA | 312.5 MHz | LVDS | 2.375 – 2.625 | 0 – 70 | ±50 | 50 | OE | 7 x 5 x 1.6 |
| X1M0004210006 | MG7050VAN 322.265625MHz 2ADJBN | 322.265625 MHz | LVDS | 2.375 – 2.625 | -20 – 70 | ±50 | 50 | OE | 7 x 5 x 1.6 |
| X1M0004210015 | MG7050VAN 322.265625MHz 2ACJAN | 322.265625 MHz | LVDS | 2.97 – 3.63 | 0 – 70 | ±50 | 56 | OE | 7 x 5 x 1.6 |
| X1M0004210018 | MG7050VAN 322.265625MHz 4ACJBN | 322.265625 MHz | LVDS | 2.97 – 3.63 | -20 – 70 | ±50 | 72 | OE | 7 x 5 x 1.6 |
| X1M0004210005 | MG7050VAN 644.531250MHz 2ADJBN | 644.53125 MHz | LVDS | 2.375 – 2.625 | -20 – 70 | ±50 | 50 | OE | 7 x 5 x 1.6 |
Tính năng chính
- Jitter thấp : 0.3ps Max. 2 hoặc 4 ngõ ra và có thể
- Dải tần số : 100 MHz to 700 MHz
- Điện áp nguồn : 2.5V Typ. / 3.3V Typ.
- Kích thước ngoài : 7.0 x 5.0 x 1.6 mm
- Dạng sóng ngõ ra : LVDS (2 hoặc 4 ngõ ra)
- Ứng dụng : Máy chủ, lưu trữ, thiết bị mạng
Tài liệu
- Tóm tắt (Brief Sheet) (tiếng Anh)
- RoHS (tiếng Anh)
- REACH (tiếng Anh)
- China RoHS (tiếng Anh)
- California Proposition 65 (tiếng Anh)
- TSCA PBT (tiếng Anh)
- Không halogen (Halogen Free) (tiếng Anh)
Thông tin và hình ảnh theo Epson. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| SG-210STF EpsonBộ dao động SPXO. Dải tần số : 1.2 MHz to 75 MHz 2.5 x 2 x 0.8 mm Datasheet (PDF) | 2.5 x 2 x 0.8 mm | Đặt hàng trước | Liên hệ báo giá | ||
| SG-3031CM EpsonBộ dao động SPXO. Tích hợp thạch anh 32.768 kHz, hoạt động hiệu quả không cần hiệu chỉnh. 3.2 x 1.5 x 0.9 mm Datasheet (PDF) | 3.2 x 1.5 x 0.9 mm | Đặt hàng trước | Liên hệ báo giá | ||
| SG-3031CMA EpsonBộ dao động SPXO cho ô tô. Tích hợp thạch anh 32.768 kHz, hoạt động hiệu quả không cần hiệu chỉnh. 3.2 x 1.5 x 0.9 mm Datasheet (PDF) | 3.2 x 1.5 x 0.9 mm | Đặt hàng trước | Liên hệ báo giá | ||
| SG-9101CA EpsonBộ dao động thạch anh lập trình được (Crystal Oscillator Programmable), có phiên bản +105℃. Dải tần số : 0.67 MHz đến 170 MHz (bước 1 ppm) 7 x 5 x 1.4 mm Datasheet (PDF) | 7 x 5 x 1.4 mm | Đặt hàng trước | Liên hệ báo giá | ||
| SG-9101CB EpsonBộ dao động thạch anh lập trình được (Crystal Oscillator Programmable), có phiên bản +105℃. Dải tần số : 0.67 MHz đến 170 MHz (bước 1 ppm) 5 x 3.2 x 1.3 mm Datasheet (PDF) | 5 x 3.2 x 1.3 mm | Đặt hàng trước | Liên hệ báo giá | ||
| SG-9101CE EpsonBộ dao động thạch anh lập trình được (Crystal Oscillator Programmable), có phiên bản +105℃. Dải tần số : 0.67 MHz đến 170 MHz (bước 1 ppm) 3.2 x 2.5 x 1.2 mm Datasheet (PDF) | 3.2 x 2.5 x 1.2 mm | Đặt hàng trước | Liên hệ báo giá | ||
| SG-9101CG EpsonBộ dao động thạch anh lập trình được (Crystal Oscillator Programmable), có phiên bản +105℃. Dải tần số : 0.67 MHz đến 170 MHz (bước 1 ppm) 2.5 x 2 x 0.8 mm Datasheet (PDF) | 2.5 x 2 x 0.8 mm | Đặt hàng trước | Liên hệ báo giá | ||

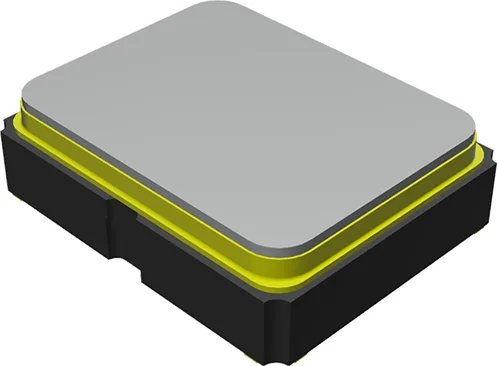

| SG-9101CGA EpsonBộ dao động thạch anh lập trình được (Programmable Crystal Oscillator) cho ô tô, hoạt động đến +125℃. Dải tần số : 0.67 MHz đến 170 MHz (bước 1 ppm) 2.5 x 2 x 0.8 mm Datasheet (PDF) | 2.5 x 2 x 0.8 mm | Đặt hàng trước | Liên hệ báo giá |
