LP431C
LP431C – Ổn áp song song (shunt) chính xác có thể lập trình (2.500V)
LP431 là ổn áp song song (shunt) điều chỉnh được ba chân, có độ ổn định nhiệt được quy định. Điện áp ngõ ra có thể đặt ở bất kỳ giá trị nào từ VREF đến 36V bằng hai điện trở ngoài.
Thông số
- Mã nhà sản xuất
- LP431C
- Hãng sản xuất
- Taejin (HTC Korea)
- Đóng gói
- SOT-23
- Nhóm sản phẩm (Product group)
- Điện áp chuẩn (Voltage Reference)
- Kiểu vỏ (Package)
- SOT-23
Thông tin chi tiết
LP431 là ổn áp song song (shunt) điều chỉnh được ba chân, có độ ổn định nhiệt được quy định. Điện áp ngõ ra có thể đặt ở bất kỳ giá trị nào từ VREF đến 36V bằng hai điện trở ngoài. Mạch ngõ ra tích cực cho đặc tính mở rất dốc, nên các linh kiện này là lựa chọn thay thế tuyệt vời cho diode Zener trong nhiều ứng dụng như ổn áp trên bo mạch, nguồn điều chỉnh được và nguồn xung.
Tính năng chính
- Điện áp ngõ ra lập trình được đến 36V
- Mở rộng dải dòng cathode từ 80µA đến 100mA
- Trở kháng ngõ ra động thấp (điển hình 0.08Ω)
- Điện áp ngõ ra điều chỉnh được
- Đáp ứng mở nhanh
- Nhiễu ngõ ra thấp
- Hệ số nhiệt độ rất tốt 25ppm/°C
- Mức nhạy ẩm 3 (Moisture Sensitivity Level 3)
Tài liệu
- Datasheet (tiếng Anh)
- Bản vẽ vỏ SOT-23_3LD (tiếng Anh)
Thông tin và hình ảnh theo Taejin (HTC Korea). Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| TJR431A/C Taejin (HTC Korea)TJR431 là ổn áp song song (shunt) điều chỉnh được ba chân có độ ổn định nhiệt được quy định, đặt điện áp ngõ ra từ VREF đến 28V bằng hai điện trở ngoài. Linh kiện có trở kháng ngõ ra động điển hình 0.25ohm. SOT-23 Datasheet (PDF) | SOT-23 | Đặt hàng trước | Liên hệ báo giá | ||
| TL431/A/C Taejin (HTC Korea)TL431 là ổn áp song song (shunt) điều chỉnh được ba chân, có độ ổn định nhiệt được quy định, đặt điện áp ngõ ra từ VREF (xấp xỉ 2.5V) đến 40V bằng hai điện trở ngoài. Linh kiện có trở kháng ngõ ra động điển hình 0.2Ω. TO-92 / SOT-23 / SOT-89 Datasheet (PDF) | TO-92 / SOT-23 / SOT-89 | Đặt hàng trước | Liên hệ báo giá | ||
| TL431G/A/C Taejin (HTC Korea)TL431G là ổn áp song song (shunt) điều chỉnh được ba chân, có độ ổn định nhiệt được quy định, đặt điện áp ngõ ra từ VREF (xấp xỉ 2.5V) đến 40V bằng hai điện trở ngoài. Linh kiện có trở kháng ngõ ra động điển hình 0.2Ω. SOT-23 Datasheet (PDF) | SOT-23 | Đặt hàng trước | Liên hệ báo giá | ||

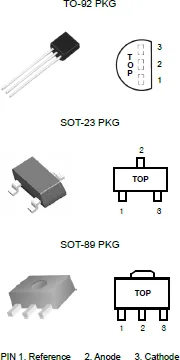

| TL432/A/C Taejin (HTC Korea)TL432 là nguồn điện áp chuẩn song song (shunt) ba chân, cung cấp điện áp chuẩn bandgap 1.24 V, 1.25V có độ chính xác cao với dung sai 1.0 %. TO-92 / SOT-23-3 / SOT-89 Datasheet (PDF) | TO-92 / SOT-23-3 / SOT-89 | Đặt hàng trước | Liên hệ báo giá | ||
| LM336 Taejin (HTC Korea)Các mạch tích hợp LM336-2.5/5.0 là diode ổn áp song song (shunt) chính xác 2.5V và 5.0V. Nguồn điện áp chuẩn IC đơn khối LM336-2.5 hoạt động như một Zener 2.5V có hệ số nhiệt độ thấp, trở kháng động 0.2Ω. TO-92 / SOP-8 Datasheet (PDF) | TO-92 / SOP-8 | Đặt hàng trước | Liên hệ báo giá | ||
| LM385 Taejin (HTC Korea)Dòng LM385 là các diode điện áp chuẩn bandgap công suất siêu thấp (micropower). LM385-1.2/ 2.5 là diode điện áp chuẩn bandgap 2 chân hoạt động trong dải dòng 15µA đến 20mA. TO-92 / SOP-8 Datasheet (PDF) | TO-92 / SOP-8 | Đặt hàng trước | Liên hệ báo giá | ||
| LM431A/C Taejin (HTC Korea)LM431 là ổn áp song song (shunt) điều chỉnh được ba chân, có độ ổn định nhiệt được quy định, đặt điện áp ngõ ra từ VREF (xấp xỉ 2.5V) đến 40V bằng hai điện trở ngoài. Linh kiện có trở kháng ngõ ra động điển hình 0.2ohm. SOT-23 Datasheet (PDF) | SOT-23 | Đặt hàng trước | Liên hệ báo giá |
