LN920A13W04T041400
Card M.2 LTE tốc độ cao LN920 (LTE M.2 Data Card)
Card M.2 LTE Cat 12/Cat 13/Cat 6 (đến 600 Mbps DL) chipset Qualcomm SDX12, kèm 3G/HSPA+, GNSS, 2 SIM, kích thước 30 x 42 x 2.4 mm, nguồn 3.3 V, driver Windows và Linux.
Thông số
- Mã nhà sản xuất
- LN920A13W04T041400
- Hãng sản xuất
- Telit Cinterion
- Công nghệ
- Data card LTE tốc độ cao M.2
- Dòng form factor
- Các card mini M.2 này trước đây gọi là Next Generation Form Factor (NGFF). Data card M.2 của Telit Cinterion tuân thủ chuẩn key B, dài 42 hoặc 50 mm. Tùy model, card có dạng một mặt hoặc hai mặt linh kiện.
- Chipset
- Qualcomm® SDX12
- Chứng nhận
- Pháp quy: Anatel*, CCC, CE/RED, FCC, IC, JATE/TELEC, NCC
- Chứng nhận
- Tiêu chuẩn ngành: GCF, KC, PTCRB, Spark NZ*
- Chứng nhận
- Nhà mạng (MNO): AT&T, Docomo, FirstNet, KDDI, NTT, RCM, T-Mobile US, Verizon
- Chứng nhận – ghi chú
- *Chỉ LN920A12
- Kích thước
- 30 x 42 x 2.4 mm
- Phần cứng
- Form factor M2M
- Dải nhiệt độ công nghiệp đầy đủ
- -40° C đến +85° C (hoạt động và lưu kho)
- Điện
- 3.3 V danh định
- Dải điện áp
- 3.1-3.6 V
- Phần mềm
- Driver host cho Windows và Linux
- Băng tần LTE
- LN920A12-WW: 1, 2, 3, 4, 5, 7, 8, 12, 13, 14, 17, 18, 19, 20, 25, 26, 28, 29, 30, 38, 39, 40, 41, 42, 43, 48 (CBRS), 66, 71 | LN920A13-WW: 1, 2, 3, 4, 5, 7, 8, 12, 13, 14, 17, 18, 19, 20, 25, 26, 28, 29, 30, 38, 39, 40, 41, 42, 43, 48 (CBRS), 66, 71 | LN920A6-WW: 1, 2, 3, 4, 5, 7, 8, 12, 13, 14, 17, 18, 19, 20, 25, 26, 28, 29, 30, 38, 39, 40, 41, 42, 43, 48 (CBRS), 66, 71
- Băng tần WCDMA
- LN920A12-WW: 1, 2, 4, 5, 8, 9, 19 | LN920A13-WW: 1, 2, 4, 5, 8, 9, 19 | LN920A6-WW: 1, 2, 4, 5, 8, 9, 19
- Category
- LN920A12-WW: 12 | LN920A13-WW: 13 | LN920A6-WW: 6
- Thông lượng DL tối đa [Mbps]
- LN920A12-WW: 600 | LN920A13-WW: 400 | LN920A6-WW: 300
- Thông lượng UL tối đa [Mbps]
- LN920A12-WW: 150 | LN920A13-WW: 150 | LN920A6-WW: 50
- DL CA
- LN920A12-WW: Đến 3xCA | LN920A13-WW: Đến 2xCA | LN920A6-WW: Đến 2xCA
Thông số kỹ thuật
| Danh mục (Category) | Module thu phát RF, modem |
|---|---|
| Hãng (Mfr) | Telit Cinterion |
| Chuẩn RF (RF Family/Standard) | Cellular |
| Kiểu lắp (Mounting Type) | Surface Mount |
Thông tin chi tiết
LN920 của Telit Cinterion có các phiên bản LTE Cat 12 (tốc độ đỉnh 600 Mbps DL, 150 Mbps UL) và Cat 6 (300 Mbps DL, 50 Mbps UL). Data card hỗ trợ nhiều băng tần LTE và tổ hợp sóng mang, kèm công nghệ 3G/HSPA+ và bộ thu GNSS, lý tưởng cho triển khai toàn cầu.
Thiết bị được chứng nhận cho triển khai tại EMEA, châu Mỹ và APAC, bao gồm chứng nhận nhà mạng (MNO) riêng tại các khu vực yêu cầu như APAC và Bắc Mỹ.
Các mã đặt hàng cùng dòng
| LN920A12W04T041400 | |
|---|---|
| LN920A13W04T041400 | |
| LN920A06W04T041400 |
Tính năng chính
- Form factor M.2
- Có các phiên bản Cat 12 (LN920A12-WW), Cat 13 (LN920A13-WW) hoặc Cat 6 (LN920A6-WW)
- Tuân thủ 3GPP Rel 12
- Điều khiển bằng AT command theo 3GPP
- TS27.005, 27.007 và AT command riêng
- SIM application toolkit
- SMS over SG và IMS
- Cập nhật firmware từ xa (FOTA)
- Bộ thu GNSS tích hợp (GPS, GLONASS, Beidou, Galileo) với đầu nối RF riêng
- Giao tiếp hai SIM (dual-SIM, single standby, với đầu nối RF riêng hoặc dùng chung)
- Secure boot ngăn mã không được phép chạy trên modem
- Kiến trúc SELinux (Security-Enhanced Linux) đảm bảo bảo vệ dữ liệu tối đa
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo Telit Cinterion. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| LN920A6-NA Telit CinterionCard M.2 LTE Cat 6 chipset Qualcomm SDX12 cho Bắc Mỹ (chứng nhận FCC, IC, PTCRB, Rogers, Verizon), 2 SIM, kích thước 30 x 42 x 2.4 mm, nguồn 3.3 V, dải nhiệt -40° C đến +85° C. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| ME310G1-W2 Telit CinterionModule LTE Cat M1/NB2 (3GPP Rel. 14) hỗ trợ băng 410 và 450 MHz cho mạng LTE riêng, LGA 94 pad 15 x 18 x 2.6 mm, PSM/eDRX, FOTA, chứng nhận RED, UKCA, GCF. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| ME310G1W107T081200 Telit CinterionModule LTE Cat M1/NB2 (3GPP Rel. 14) dòng xE310, LGA 94 pad (13.1 x 14.3 mm hoặc 15 x 18 mm), dự phòng GSM/GPRS trên bản WW, GNSS tích hợp, PSM/eDRX, LwM2M, eSIM SGP.22. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| ME310G1W207T080100 Telit CinterionModule LTE Cat M1/NB2 (3GPP Rel. 14) dòng xE310, LGA 94 pad (13.1 x 14.3 mm hoặc 15 x 18 mm), dự phòng GSM/GPRS trên bản WW, GNSS tích hợp, PSM/eDRX, LwM2M, eSIM SGP.22. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| ME310G1W307T080100 Telit CinterionModule LTE Cat M1/NB2 (3GPP Rel. 14) dòng xE310, LGA 94 pad (13.1 x 14.3 mm hoặc 15 x 18 mm), dự phòng GSM/GPRS trên bản WW, GNSS tích hợp, PSM/eDRX, LwM2M, eSIM SGP.22. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| ME310G1WW07T080400 Telit CinterionModule LTE Cat M1/NB2 (3GPP Rel. 14) dòng xE310, LGA 94 pad (13.1 x 14.3 mm hoặc 15 x 18 mm), dự phòng GSM/GPRS trên bản WW, GNSS tích hợp, PSM/eDRX, LwM2M, eSIM SGP.22. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

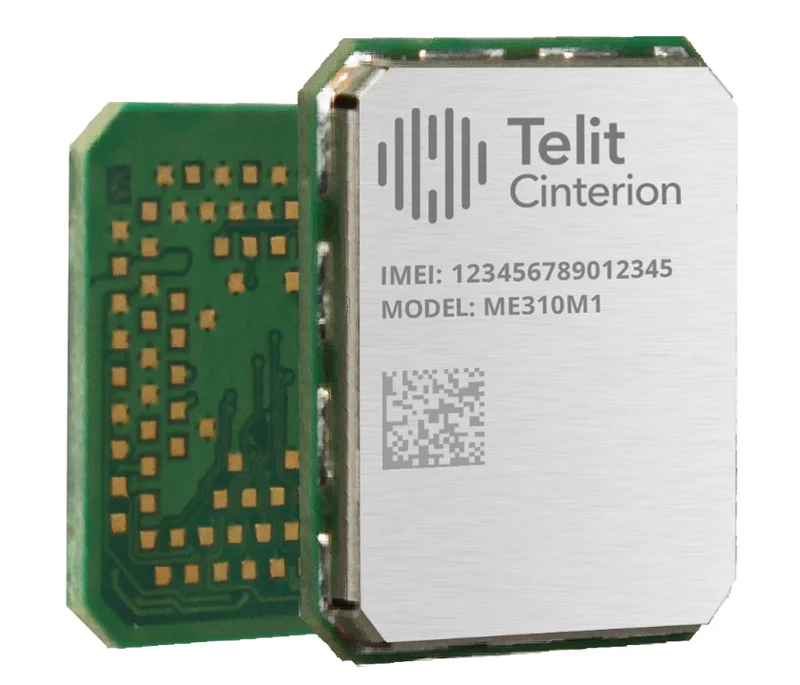

| ME310M1W103T030100 Telit CinterionModule LTE Cat M1/NB2 (3GPP Rel 14) công suất cực thấp, PSM 1.33 µA, LGA 94 pad 15 x 18 mm, tùy chọn GNSS, Wi-Fi positioning, eSIM, NTN; các phiên bản W1, W3, W3S, W4, W1N. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
