LMR934FVJ-E2
Dòng LMR™, op-amp full swing ngõ vào-ngõ ra công suất thấp
LMR934FVJ là op-amp full swing ngõ vào/ngõ ra. IC này có đặc điểm điện áp nguồn hoạt động thấp, dòng tiêu thụ thấp và dòng phân cực ngõ vào thấp. Phù hợp cho thiết bị di động và giám sát pin.
Thông số
- Mã nhà sản xuất
- LMR934FVJ-E2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- TSSOP-B14J
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- LMR934FVJ
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 2500
- Cấp nhạy ẩm (MSL)
- 1
- Kênh
- 4
- Vỏ
- TSSOP-B14J
- Mã tham chiếu
- TSSOP-14
- Kích thước vỏ [mm]
- 5.0x6.4 (t=1.2)
- Nguồn cấp (Min.) [V] (+5V=5, ±5V=10)
- 1.8
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 85
- Nguồn cấp (Max.) [V] (+5V=5, ±5V=10)
- 5
- Dòng mạch (Typ.) [mA/ch]
- 0.0725
- Dải điện áp đầu vào [V]
- VSS đến VDD
- Dải điện áp đầu ra [V]
- VSS+0.037 đến VDD-0.04
- Điện áp lệch đầu vào (Max.) [mV]
- 5.5
- Điện áp nhiễu tương đương đầu vào (Typ.) [nV/√Hz]
- 50
- GBW (Typ.) [MHz]
- 1.5
- Dòng điện đầu ra (Typ.) [mA]
- 90
- Tốc độ biến thiên (slew rate) (Typ.) [V/µs]
- 0.42
- Độ lợi điện áp (Typ.) [dB]
- 101
- Dòng phân cực đầu vào (Typ.) [nA]
- 5
- CMRR (Typ.) [dB]
- 94
- PSRR (Typ.) [dB]
- 85
Thông tin chi tiết
LMR934FVJ là op-amp full swing ngõ vào/ngõ ra. IC này có đặc điểm điện áp nguồn hoạt động thấp, dòng tiêu thụ thấp và dòng phân cực ngõ vào thấp. Phù hợp cho thiết bị di động và giám sát pin.
Tính năng chính
- Điện áp nguồn hoạt động thấp
- Full swing ngõ vào/ngõ ra
- Độ lợi điện áp tín hiệu lớn cao
- Dòng phân cực ngõ vào thấp
- Dòng tiêu thụ thấp
- Điện áp offset ngõ vào thấp
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| LMR981G-GTR ROHM SemiconductorOp-amp điện áp thấp full swing ngõ vào/ngõ ra loại đơn, đôi và bốn được tích hợp trên một chip. Đặc biệt, dòng này hoạt động được với điện áp thấp và dòng tiêu thụ thấp. SSOP6 Datasheet (PDF) | SSOP6 | Đặt hàng trước | Liên hệ báo giá | ||
| LMR982FVM-TR ROHM SemiconductorOp-amp điện áp thấp full swing ngõ vào/ngõ ra loại đơn, đôi và bốn được tích hợp trên một chip. Đặc biệt, dòng này hoạt động được với điện áp thấp và dòng tiêu thụ thấp. MSOP10 Datasheet (PDF) | MSOP10 | Đặt hàng trước | Liên hệ báo giá | ||

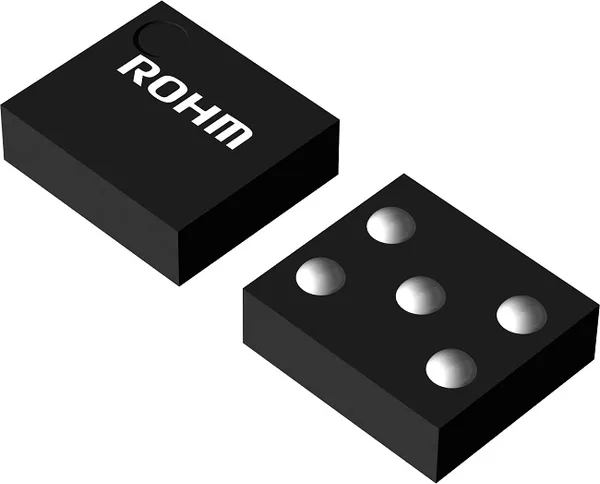

| TLR1901GXZ-E2 ROHM SemiconductorTLR1901GXZ là op-amp CMOS đơn rail-to-rail ngõ vào/ngõ ra đóng gói siêu nhỏ. Sản phẩm có đặc điểm công suất cực thấp, điện áp offset thấp. Phù hợp cho thiết bị chạy bằng pin, thiết bị di động và bộ khuếch đại cảm biến. XCSP30L1 Datasheet (PDF) | XCSP30L1 | Đặt hàng trước | Liên hệ báo giá | ||
