LE910Q1-WW

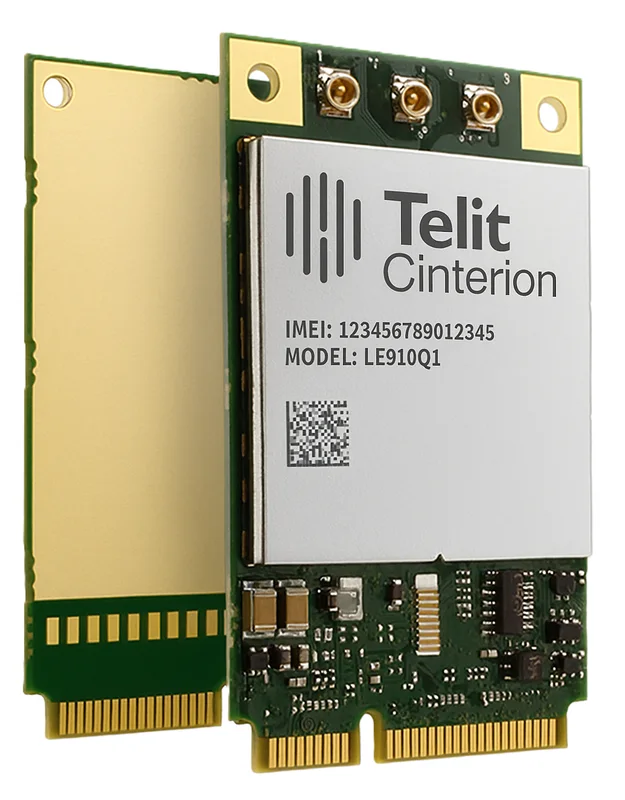

Card mini PCIe LTE Cat 1 bis LE910Q1 mPCIe (LTE Cat 1 bis mPCIe Data Card)
Card mini PCIe (mPCIe) LTE Cat 1 bis (3GPP Rel 14) đơn chế độ toàn cầu, có/không GNSS, kích thước 51 x 30 x 3.6 mm, USB 2.0, UART, nguồn 3.3 VDC; phiên bản WW và WWG.
Thông số
- Mã nhà sản xuất
- LE910Q1-WW
- Hãng sản xuất
- Telit Cinterion
- Công nghệ
- Cat 1 bis | Data card
- Dòng form factor
- Tuổi thọ sản phẩm và hiệu quả chi phí được tích hợp sẵn trong kiến trúc sản phẩm của nhà phát triển nhờ triết lý “design once, use anywhere” của Telit Cinterion. Nhà thiết kế muốn bổ sung LTE cho thiết bị tính toán thương mại và công nghiệp được hưởng lợi từ form factor mPCIe đơn giản nhưng mạnh mẽ. Form factor này cho phép chọn công nghệ khác phù hợp nhất với môi trường ứng dụng từ bất kỳ model nào khác trong dòng xE910 mPCIe.
- Chứng nhận
- FCC/ISED, PTCRB, RED, GCF, RCM
- Chứng nhận
- AT&T, Verizon, T-Mobile
- Chứng nhận
- NTT Docomo, KDDI
- Phần cứng
- Kích thước 51 x 30 x 3.6 mm
- Phần cứng
- Giao tiếp LGA 181 chân
- Phần cứng
- 10 cổng I/O (@1.8V), gồm các I/O đa chức năng
- Phần cứng
- USB 2.0 HS
- Phần cứng
- UART
- Phần cứng
- Giao tiếp SIM 8 V
- Phần cứng
- Pad RF
- Dải nhiệt độ công nghiệp
- -40°C đến +85°C
- Công suất phát
- Class 3 (0.2 W, 23 dBm) @ LTE
- Dải điện áp cấp
- Danh định: 3.3 VDC
- Thị trường
- LE910Q1-WW: Toàn cầu | LE910Q1-WWG: Toàn cầu
- Băng tần 4G
- LE910Q1-WW: B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66, B34, B38, B39, B40, B41 | LE910Q1-WWG: B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66, B34, B38, B39, B40, B41
- Băng tần 3G
- LE910Q1-WW: – | LE910Q1-WWG: –
- Băng tần 2G
- LE910Q1-WW: – | LE910Q1-WWG: –
- Thoại
- LE910Q1-WW: – | LE910Q1-WWG: –
Thông số kỹ thuật
| Danh mục (Category) | Module thu phát RF, modem |
|---|---|
| Hãng (Mfr) | Telit Cinterion |
| Chuẩn RF (RF Family/Standard) | Cellular |
| Giao tiếp nối tiếp (Serial Interfaces) | UART, USB |
| Kiểu lắp (Mounting Type) | Surface Mount |
Thông tin chi tiết
Dòng LE910Q1 mini PCIe (mPCIe) của Telit Cinterion được tối ưu cho mạng LTE category thấp, có phiên bản toàn cầu đơn chế độ với và không có GNSS.
Form factor mPCIe đơn giản nhưng mạnh mẽ giúp nhà thiết kế bổ sung LTE cho thiết bị tính toán thương mại và công nghiệp, đồng thời có thể chọn công nghệ khác phù hợp hơn từ các model còn lại trong dòng xE910 mPCIe theo triết lý “design once, use anywhere”.
Các mã đặt hàng cùng dòng
| LE910Q1-WW | |
|---|---|
| LE910Q1-WWG |
Tính năng chính
- LTE FDD Cat 1 bis tuân thủ 3GPP Rel 14
- Một anten LTE
- Tích hợp sẵn stack UDP, TCP, PPP, HTTP, HTTPS, NTP, FTP
- Stack IPv4/IPv6
- Điều khiển bằng AT command theo 3GPP
- TS 27.005, 27.007 và AT command riêng của Telit Cinterion
- Quét Wi-Fi (Wi-Fi scan)
- GNSS tích hợp (GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS) chỉ trên phiên bản LE910Q1-WWG
- Tuân thủ chuẩn GSMA SGP.22 Remote SIM Provisioning (RSP)
- Đã kiểm chứng với eSIM Telit Cinterion NExT SGP.22
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo Telit Cinterion. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| LE910Q1-WWG Telit CinterionCard mini PCIe (mPCIe) LTE Cat 1 bis (3GPP Rel 14) đơn chế độ toàn cầu, có/không GNSS, kích thước 51 x 30 x 3.6 mm, USB 2.0, UART, nguồn 3.3 VDC; phiên bản WW và WWG. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

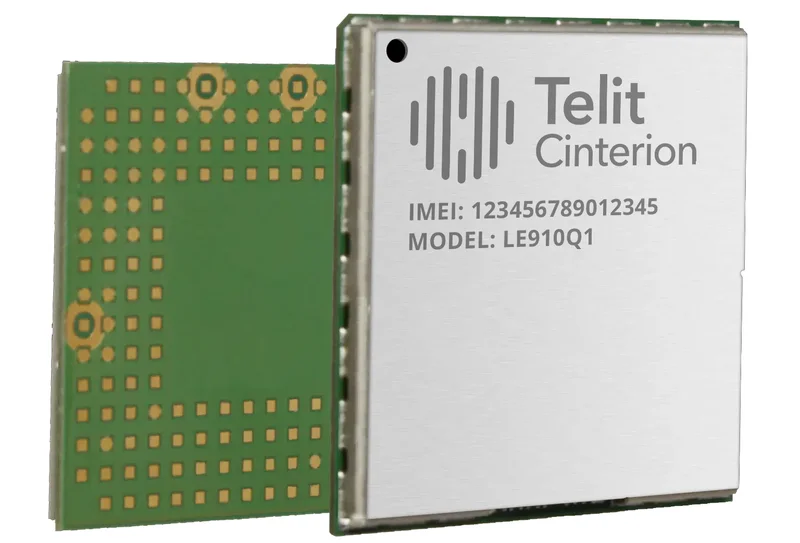

| LE910Q1WG02T030100 Telit CinterionModule LTE Cat 1 bis (3GPP Rel 14) cấp công nghiệp dòng xE910, LGA 181 chân 28.2 x 28.2 x 2.6 mm, USB 2.0, UART, I2C, eSIM SGP.22, GNSS trên bản WWG; phiên bản WW, WWG, SF. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| LE910Q1WW03T040100 Telit CinterionModule LTE Cat 1 bis (3GPP Rel 14) cấp công nghiệp dòng xE910, LGA 181 chân 28.2 x 28.2 x 2.6 mm, USB 2.0, UART, I2C, eSIM SGP.22, GNSS trên bản WWG; phiên bản WW, WWG, SF. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

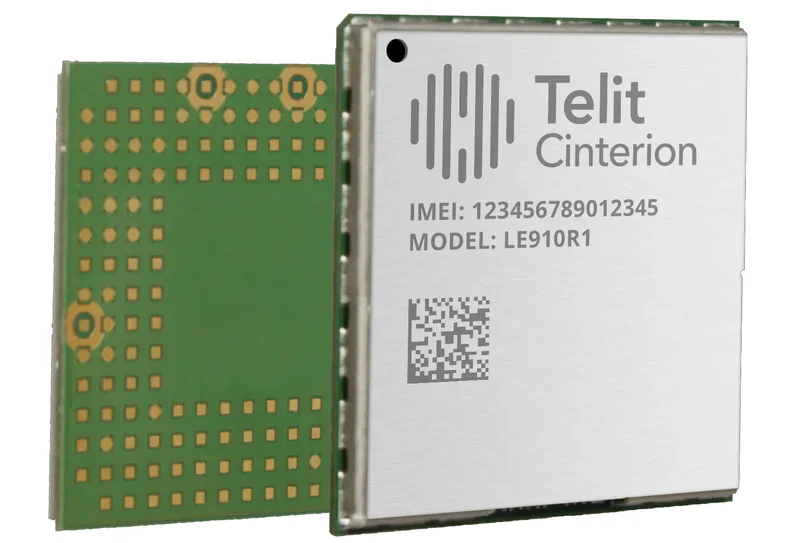

| LE910R1-EA Telit CinterionModule LTE Cat 1 bis (3GPP Release 13) cấp công nghiệp dòng xE910, LGA 28.2 x 28.2 x 2.2 mm, dữ liệu và thoại (VoLTE), dự phòng 2G; phiên bản EU, EA, EAG (có GNSS), LA. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
