BD9D321EFJ-E2
Bộ chuyển đổi buck đồng bộ 4.5ch 18A, 3.0-1V
BD9D321EFJ là bộ ổn áp chuyển mạch buck đồng bộ có MOSFET công suất điện trở dẫn thấp tích hợp. Có thể cấp dòng điện lên đến 3A.
Thông số
- Mã nhà sản xuất
- BD9D321EFJ-E2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- HTSOP-J8
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- BD9D321EFJ
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 2500
- Cấp nhạy ẩm (MSL)
- 1
- Chương trình cung cấp dài hạn
- 8 năm
- Số kênh [ch]
- 1
- FET tích hợp / bộ điều khiển
- Tích hợp FET
- Cấu trúc mạch
- Buck
- Đồng bộ / không đồng bộ
- Đồng bộ
- Vin1 (Min.) [V]
- 4.5
- Vin1 (Max.) [V]
- 18
- Vout1 (Min.) [V]
- 0.765
- Vout1 (Max.) [V]
- 7
- Iout1 (Max.) [A]
- 3
- Cài đặt tần số SW (Max.) [MHz]
- 0.7
- Chế độ tải nhẹ
- Có
- EN
- Có
- PGOOD
- Không
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 85
- Kích thước vỏ [mm]
- 4.9x6.0 (t=1.0)
Thông số kỹ thuật
| Danh mục (Category) | Ổn áp xung DC-DC |
|---|---|
| Hãng (Mfr) | ROHM Semiconductor |
| Chức năng (Function) | Step-Down |
| Cấu trúc mạch (Topology) | Buck |
| Dòng ra (Current - Output) | 3A |
Thông tin chi tiết
BD9D321EFJ là bộ ổn áp chuyển mạch buck đồng bộ có MOSFET công suất điện trở dẫn thấp tích hợp. Có thể cấp dòng điện lên đến 3A. Điều khiển SLLM™ cho đặc tính hiệu suất tuyệt vời ở điều kiện tải nhẹ, phù hợp với thiết bị yêu cầu mức tiêu thụ điện năng chờ tối thiểu. Không cần mạch bù pha ngoài vì đây là bộ chuyển đổi DC/DC điều khiển thời gian ON không đổi, đáp ứng tốc độ cao.
Tính năng chính
- Bộ chuyển đổi DC/DC đồng bộ đơn
- Điều khiển thời gian ON không đổi
- Điều khiển SLLM™ (Simple Light Load Mode)
- Bảo vệ quá dòng
- Bảo vệ ngắn mạch
- Bảo vệ ngắt nhiệt
- Bảo vệ khóa điện áp thấp
- Khởi động mềm điều chỉnh được
- Vỏ HTSOP-J8 (tản nhiệt mặt sau)
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|

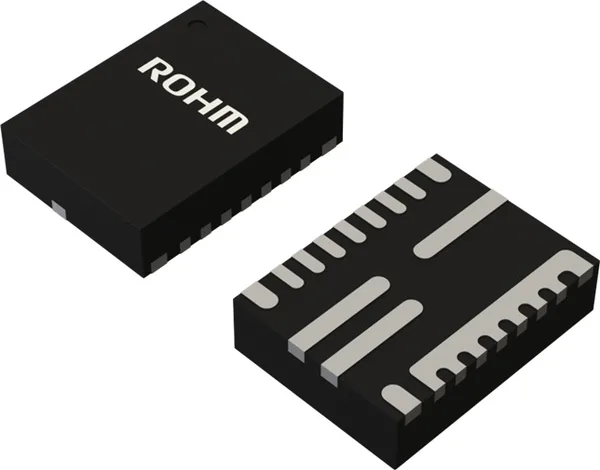

| BD9DA00MF-E2 ROHM SemiconductorBD9DA00MF là bộ chuyển đổi DC/DC buck đồng bộ với POWER MOSFET điện trở dẫn thấp tích hợp. Thiết bị hoạt động với dòng điện ra lên đến 12 A. Độ chính xác điện áp ra là ±1%. UFN014V3040 Datasheet (PDF) | UFN014V3040 | Đặt hàng trước | Liên hệ báo giá | ||
