BD9E104FJ-E2
Bộ chuyển đổi DC/DC buck đồng bộ đơn 1 A tích hợp MOSFET, điện áp vào 7.0 V đến 26.0 V
BD9E104FJ là bộ chuyển đổi DC/DC buck đồng bộ với POWER MOSFET điện trở dẫn thấp tích hợp. Hiệu suất cao ở tải nhẹ nhờ SLLMTM (Simple Light Load Mode). Rất phù hợp cho thiết bị cần giảm công suất tiêu thụ ở chế độ chờ.
Thông số
- Mã nhà sản xuất
- BD9E104FJ-E2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- SOP-J8
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- BD9E104FJ
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 2500
- Cấp nhạy ẩm (MSL)
- 1
- Chương trình cung cấp dài hạn
- 8 năm
- Số kênh [ch]
- 1
- FET tích hợp / bộ điều khiển
- Tích hợp FET
- Cấu trúc mạch
- Buck
- Đồng bộ / không đồng bộ
- Đồng bộ
- Vin1 (Min.) [V]
- 7
- Vin1 (Max.) [V]
- 26
- Vout1 (Min.) [V]
- 1
- Vout1 (Max.) [V]
- 13
- Iout1 (Max.) [A]
- 1
- Cài đặt tần số SW (Max.) [MHz]
- 0.57
- Chế độ tải nhẹ
- Có
- EN
- Có
- PGOOD
- Không
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 85
- Kích thước vỏ [mm]
- 4.9x6.0 (t=1.65)
Thông số kỹ thuật
| Danh mục (Category) | Ổn áp xung DC-DC |
|---|---|
| Hãng (Mfr) | ROHM Semiconductor |
| Chức năng (Function) | Step-Down |
| Cấu trúc mạch (Topology) | Buck |
| Dòng ra (Current - Output) | 1A |
Thông tin chi tiết
BD9E104FJ là bộ chuyển đổi DC/DC buck đồng bộ với POWER MOSFET điện trở dẫn thấp tích hợp. Hiệu suất cao ở tải nhẹ nhờ SLLMTM (Simple Light Load Mode). Rất phù hợp cho thiết bị cần giảm công suất tiêu thụ ở chế độ chờ. Đây là bộ chuyển đổi DC/DC điều khiển chế độ dòng điện, có đáp ứng quá độ nhanh. Bù pha cũng có thể cài đặt dễ dàng.
Tính năng chính
- Điều khiển SLLM™ (Simple Light Load Mode)
- Bộ chuyển đổi DC/DC buck đồng bộ đơn
- Bảo vệ quá dòng
- Bảo vệ ngắn mạch
- Bảo vệ ngắt nhiệt
- Bảo vệ khóa điện áp thấp
- Khởi động mềm nội bộ
- Giảm diode ngoài
- Đóng gói SOP-J8
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|

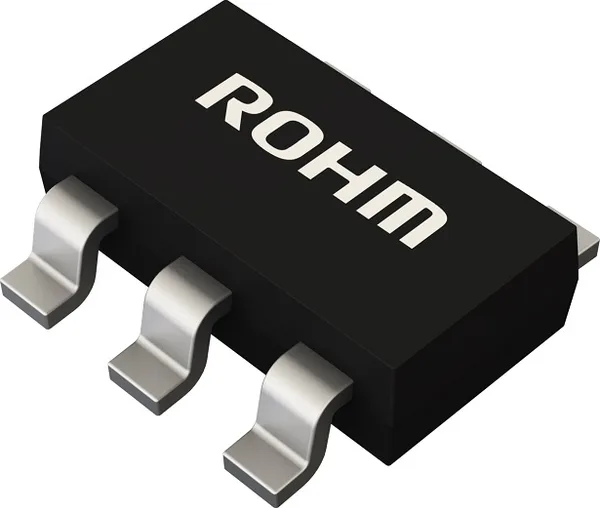

| BD9E105FP4-ZTL ROHM SemiconductorBD9E105FP4-Z là bộ chuyển đổi DC/DC buck đồng bộ đơn với POWER MOSFET điện trở dẫn thấp tích hợp. TSOT23-6L Datasheet (PDF) | TSOT23-6L | Đặt hàng trước | Liên hệ báo giá | ||

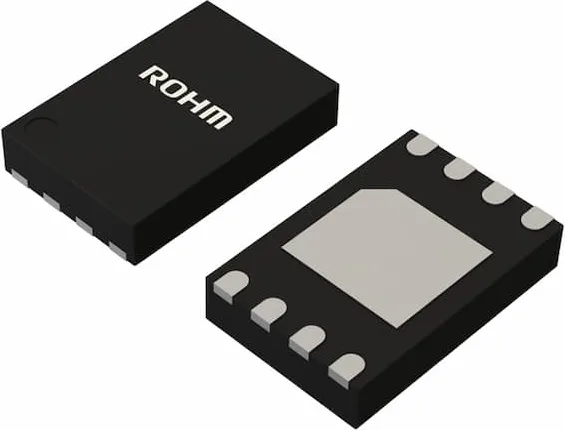

| BD9E151ANUX-TR ROHM SemiconductorBD9E151ANUX là bộ chuyển đổi buck chỉnh lưu bằng diode, điện áp vào cao 28V, tích hợp Power MOSFET. Nhờ chỉnh lưu bằng diode, xung tự động bị bỏ qua ở tải nhẹ và duy trì hiệu suất cao. VSON008X2030 Datasheet (PDF) | VSON008X2030 | Đặt hàng trước | Liên hệ báo giá | ||

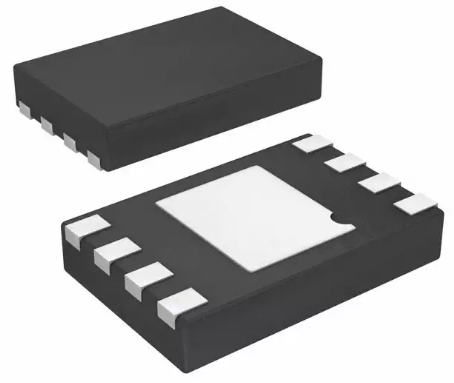

| BD9E151NUX-TR ROHM SemiconductorPMIC SMPSDCDC SMD UFDFN-8-EP BUCK POS 1V-23V 1.2A 28VIMAX 600KHZ ASYN WxL(3x2) Datasheet (PDF) | — | Đặt hàng trước |
| ||
