BD9394EFV-E2
Bộ điều khiển LED trắng cho màn hình LCD lớn (loại bộ chuyển đổi DCDC)
BD9394EFV là bộ điều khiển hiệu suất cao cho LED trắng, được thiết kế cho màn hình LCD lớn. IC này tích hợp bộ chuyển đổi DCDC boost sử dụng dãy LED làm nguồn sáng.
Thông số
- Mã nhà sản xuất
- BD9394EFV-E2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- HTSSOP-B24
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Đang sản xuất (Active)
- Mã gốc (Base Part No.)
- BD9394EFV
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 2000
- Cấp nhạy ẩm (MSL)
- 3
- Cấu trúc mạch
- Boost
- Vin (Min.) [V]
- 9
- Vin (Max.) [V]
- 35
- Tổng dòng điện đầu ra (Max.) [mA]
- 150
- Số đầu ra
- 4
- Tần số chuyển mạch (Max.) [MHz]
- 0.15
- Điều chỉnh độ sáng
- PWM
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 85
- Kích thước vỏ [mm]
- 7.8x7.6 (t=1.0)
Thông tin chi tiết
BD9394EFV là bộ điều khiển hiệu suất cao cho LED trắng, được thiết kế cho màn hình LCD lớn. IC này tích hợp bộ chuyển đổi DCDC boost sử dụng dãy LED làm nguồn sáng. BD9394FP có một số chức năng bảo vệ chống các tình trạng sự cố, như bảo vệ quá áp (OVP), bảo vệ giới hạn quá dòng của DCDC (OCP), bảo vệ ngắn mạch (SCP), phát hiện hở mạch chuỗi LED. Do đó BD9394EFV có thể dùng cho thiết kế fail-safe trên dải điện áp ngõ ra rộng.
Tính năng chính
- Bộ điều khiển dòng không đổi LED 4 kênh và bộ chuyển đổi DC/DC
- Dòng LED tối đa: 150mA
- Điện áp hồi tiếp LED: 0.37V (@NADIM=2.62V), do đó tỏa nhiệt thấp hơn. Điện áp hồi tiếp điều chỉnh được theo cài đặt dòng LED.
- Độ chính xác dòng LED ±2% (NADIM=2.62V, khi mỗi LED được đặt 100mA)
- Điều chỉnh độ sáng bằng dòng analog (Linear) tại chân NADIM
- Định mức chân LED 60V
- Phát hiện riêng và tắt riêng từng LED cho cả trường hợp hở mạch và ngắn mạch
- Tích hợp mạch bảo vệ ngắn mạch chân ISET
- Thời gian khởi động mềm được đặt bằng tụ điện ngoài.
- Cổng (chân N) của FET được điều khiển với biên độ 5.8V
- Tích hợp mạch xả Vout khi tắt (shutdown)
- Tích hợp mạch bảo vệ quá áp Vout (OVP) / bảo vệ giảm áp (SCP)
- Điện áp bảo vệ ngắn mạch LED điều chỉnh được bằng chân LSP
- Đóng gói HSOP20, HTSSOP-B24 với hiệu suất tản nhiệt cao
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|

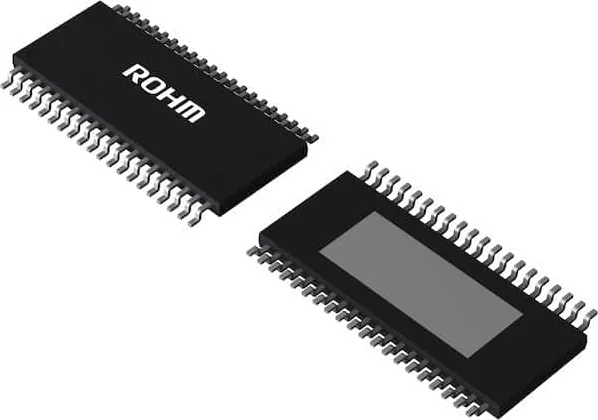

| BD9397EFV-GE2 ROHM SemiconductorBD9397EFV là bộ điều khiển hiệu suất cao cho LED trắng, được thiết kế cho màn hình LCD lớn. IC này tích hợp 6 kênh bộ điều khiển LED dòng lớn, đáp ứng nhanh và 1 kênh bộ chuyển đổi DCDC boost. HTSSOP-B40 Datasheet (PDF) | HTSSOP-B40 | Đặt hàng trước | Liên hệ báo giá | ||

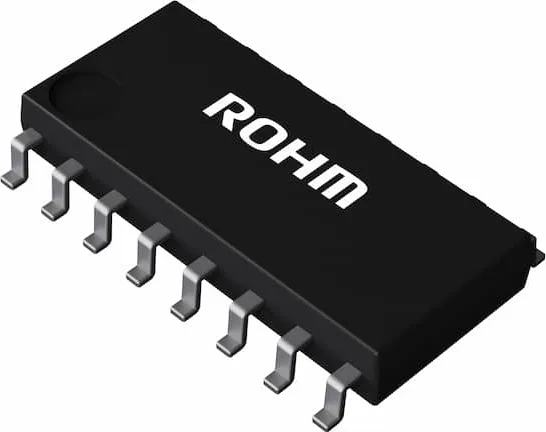

| BD94062F-E2 ROHM SemiconductorBD94062F là bộ điều khiển hiệu suất cao cho LED trắng, được thiết kế cho màn hình LCD lớn. SOP16 Datasheet (PDF) | SOP16 | Đặt hàng trước | Liên hệ báo giá | ||
| BD9409F-E2 ROHM SemiconductorBD9409F là bộ điều khiển hiệu suất cao cho LED trắng, được thiết kế cho màn hình LCD lớn. BD9409F có bộ chuyển đổi DCDC boost sử dụng dãy LED làm nguồn sáng. SOP16 Datasheet (PDF) | SOP16 | Đặt hàng trước | Liên hệ báo giá | ||

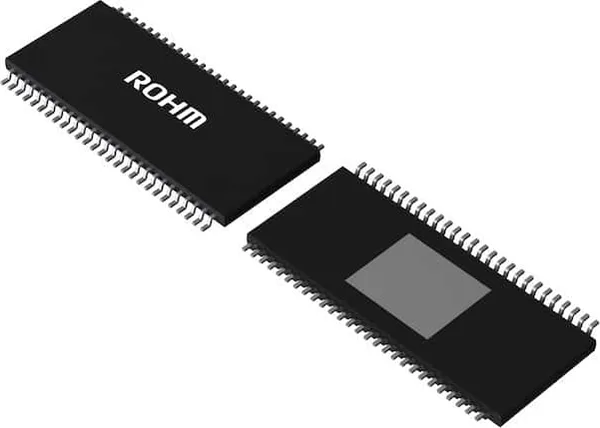

| BD94130EFV-ME2 ROHM SemiconductorBD94130EFV-M tích hợp bộ điều khiển dòng không đổi 24 kênh với điều chỉnh độ sáng PWM 12bit và tối đa 8 đường điều khiển công tắc. Linh kiện này có thể đặt giá trị dòng không đổi LED bằng cách đặt điện trở ISET ngoài. HTSSOP-B54 Datasheet (PDF) | HTSSOP-B54 | Đặt hàng trước | Liên hệ báo giá | ||

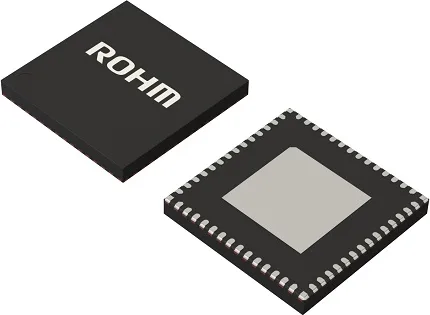

| BD94130MUF-ME2 ROHM SemiconductorBD94130MUF-M tích hợp bộ điều khiển dòng không đổi 24 kênh với điều chỉnh độ sáng PWM 12bit và tối đa 8 đường điều khiển công tắc. Linh kiện này có thể đặt giá trị dòng không đổi LED bằng cách đặt điện trở ISET ngoài. VQFN56FCV080 Datasheet (PDF) | VQFN56FCV080 | Đặt hàng trước | Liên hệ báo giá | ||
