BD94062F-E2
Bộ điều khiển LED trắng kiểu buck 1 kênh cho màn hình LCD lớn
BD94062F là bộ điều khiển hiệu suất cao cho LED trắng, được thiết kế cho màn hình LCD lớn.
Thông số
- Mã nhà sản xuất
- BD94062F-E2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- SOP16
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Đang sản xuất (Active)
- Mã gốc (Base Part No.)
- BD94062F
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 2500
- Cấp nhạy ẩm (MSL)
- 1
- Cấu trúc mạch
- Buck
- Vin (Min.) [V]
- 10.5
- Vin (Max.) [V]
- 35
- Số đầu ra
- 1
- Tần số chuyển mạch (Max.) [MHz]
- 0.8
- Điều chỉnh độ sáng
- DC / PWM
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 105
- Kích thước vỏ [mm]
- 10.0x6.2 (t=1.71)
Thông tin chi tiết
BD94062F là bộ điều khiển hiệu suất cao cho LED trắng, được thiết kế cho màn hình LCD lớn. BD94062F tích hợp bộ chuyển đổi DCDC phương pháp điều khiển quasi-resonant (QR) và bộ chuyển đổi DCDC chế độ dòng liên tục (CCM), có thể cấp điện áp phù hợp cho dãy LED nối tiếp làm nguồn sáng. Với điện trở phát hiện dòng ngoài, có thể thiết kế nguồn với độ linh hoạt cao.
Tính năng chính
- Chọn được QR hoặc CCM (chân SEL)
- Chức năng bù dòng LED (cho QR)
- Bảo vệ điện áp thấp (chân VCC)
- Chức năng Leading Edge Blanking (chân CS)
- Hoạt động điều chỉnh độ sáng PWM và ADIM
- Ngõ ra tín hiệu phát hiện bất thường (chân FAILB)
- Bảo vệ quá duty (ODP) của PWM điều chỉnh độ sáng LED
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| BD9409F-E2 ROHM SemiconductorBD9409F là bộ điều khiển hiệu suất cao cho LED trắng, được thiết kế cho màn hình LCD lớn. BD9409F có bộ chuyển đổi DCDC boost sử dụng dãy LED làm nguồn sáng. SOP16 Datasheet (PDF) | SOP16 | Đặt hàng trước | Liên hệ báo giá | ||
| BD94130EFV-ME2 ROHM SemiconductorBD94130EFV-M tích hợp bộ điều khiển dòng không đổi 24 kênh với điều chỉnh độ sáng PWM 12bit và tối đa 8 đường điều khiển công tắc. Linh kiện này có thể đặt giá trị dòng không đổi LED bằng cách đặt điện trở ISET ngoài. HTSSOP-B54 Datasheet (PDF) | HTSSOP-B54 | Đặt hàng trước | Liên hệ báo giá | ||
| BD94130MUF-ME2 ROHM SemiconductorBD94130MUF-M tích hợp bộ điều khiển dòng không đổi 24 kênh với điều chỉnh độ sáng PWM 12bit và tối đa 8 đường điều khiển công tắc. Linh kiện này có thể đặt giá trị dòng không đổi LED bằng cách đặt điện trở ISET ngoài. VQFN56FCV080 Datasheet (PDF) | VQFN56FCV080 | Đặt hàng trước | Liên hệ báo giá | ||
| BD9416FS-E2 ROHM SemiconductorBD9416FS là bộ điều khiển hiệu suất cao cho LED trắng, được thiết kế cho màn hình LCD lớn. BD9416FS có bộ chuyển đổi DCDC boost sử dụng dãy LED làm nguồn sáng. SSOP-A24 Datasheet (PDF) | SSOP-A24 | Đặt hàng trước | Liên hệ báo giá | ||
| BD9422EFV-E2 ROHM SemiconductorBD9422EFV là bộ điều khiển hiệu suất cao cho LED trắng, được thiết kế cho màn hình LCD lớn. IC này tích hợp 6 kênh bộ điều khiển LED dòng lớn, đáp ứng nhanh và 1 kênh bộ chuyển đổi DCDC boost. HTSSOP-B40 Datasheet (PDF) | HTSSOP-B40 | Đặt hàng trước | Liên hệ báo giá | ||
| BD9479FV-GE2 ROHM SemiconductorBD9479FV là bộ điều khiển hiệu suất cao cho LED trắng, được thiết kế cho màn hình LCD lớn. IC này tích hợp bộ chuyển đổi DCDC boost sử dụng dãy LED làm nguồn sáng. SSOP-B40 Datasheet (PDF) | SSOP-B40 | Đặt hàng trước | Liên hệ báo giá | ||

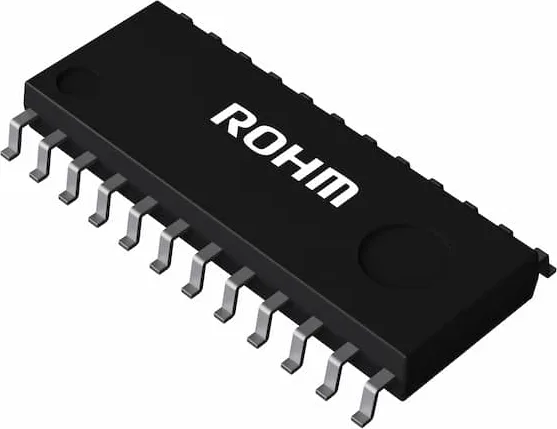

| BD9483F-GE2 ROHM SemiconductorBD9483F là bộ điều khiển hiệu suất cao cho LED trắng, được thiết kế cho màn hình LCD lớn. IC này tích hợp 2 kênh bộ chuyển đổi DCDC boost sử dụng dãy LED làm nguồn sáng. SOP24 Datasheet (PDF) | SOP24 | Đặt hàng trước | Liên hệ báo giá | ||
