BD81870EFV-ME2
Bộ ổn áp đóng cắt 2 kênh tăng áp / đảo cực
BD81870EFV là bộ ổn áp đóng cắt 2 kênh tăng áp và đảo cực chế độ dòng điện, tích hợp FET.
Thông số
- Mã nhà sản xuất
- BD81870EFV-ME2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- HTSSOP-B20
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Đang sản xuất (Active)
- Mã gốc (Base Part No.)
- BD81870EFV-M
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 2500
- Cấp nhạy ẩm (MSL)
- 3
- Số kênh [ch]
- 2
- Vin1 (Min.) [V]
- 2.5
- Vin1 (Max.) [V]
- 5.5
- Tần số SW (Max.) [MHz]
- 2.1
- Dòng mạch (Typ.) [mA]
- 1
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 105
- Kích thước vỏ [mm]
- 6.5x6.4 (t=1.0)
- Tiêu chuẩn chung
- AEC-Q100 (cấp ô tô)
Thông tin chi tiết
BD81870EFV là bộ ổn áp đóng cắt 2 kênh tăng áp và đảo cực chế độ dòng điện, tích hợp FET.
Tính năng chính
- Đạt chuẩn AEC-Q100
- Dải điện áp vào rộng 2.5V đến 5.5V
- Tần số cao 2.1MHz
- Tích hợp Nch FET 300mΩ/22V và Pch FET 300mΩ/15.5V.
- Tích hợp khóa phía cao (high-side) 150mΩ cho kênh boost với chức năng khởi động mềm
- Tín hiệu ON/OFF độc lập, tích hợp khóa xả điện
- Bảo vệ mạch: OCP, SCP, OVP, UVLO, TSD
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| BD83854GWL-E2 ROHM SemiconductorBD83854GWL là bộ ổn áp đóng cắt tăng áp và bộ đảo cực charge pump cho màn hình TFT-LCD nhỏ. Có dải điện áp vào rộng từ 2.5V đến 4.5V, phù hợp cho ứng dụng di động. Ngoài ra, thiết kế vỏ nhỏ lý tưởng để thu nhỏ nguồn cấp. UCSP50L1C Datasheet (PDF) | UCSP50L1C | Đặt hàng trước | Liên hệ báo giá | ||
| BD83854MUV-E2 ROHM SemiconductorBD83854MUV là bộ ổn áp đóng cắt tăng áp và bộ đảo cực charge pump cho màn hình TFT-LCD nhỏ. Có dải điện áp vào rộng từ 2.5V đến 4.5V, phù hợp cho ứng dụng di động. Ngoài ra, thiết kế vỏ nhỏ lý tưởng để thu nhỏ nguồn cấp. VQFN20PV3535 Datasheet (PDF) | VQFN20PV3535 | Đặt hàng trước | Liên hệ báo giá | ||
| BD86852MUF-CE2 ROHM SemiconductorBD86852MUF-C là IC quản lý nguồn với bộ chuyển đổi buck sơ cấp (DC/DC1), các bộ chuyển đổi buck thứ cấp (DC/DC2 và DC/DC3), khối điều khiển bộ ổn áp tuyến tính ngoài và chức năng power-on reset cho cảm biến CMOS và… VQFN24FV4040 Datasheet (PDF) | VQFN24FV4040 | Đặt hàng trước | Liên hệ báo giá | ||

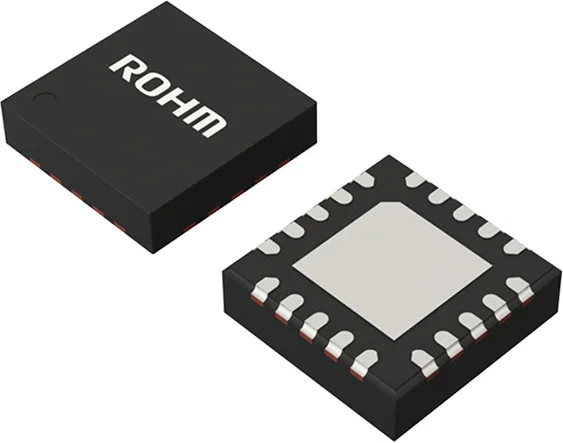

| BD868xyMUF-CE2 ROHM SemiconductorDòng PMIC BD868xyMUF-C gồm DCDC sơ cấp, DCDC thứ cấp kép, bộ ổn áp tuyến tính thứ cấp cho cảm biến CMOS và nguồn cấp cho cảm biến hình ảnh. IC này tối ưu cho module camera cần bo mạch nhỏ nhờ vỏ VQFN20FV3535 gọn nhẹ. VQFN20FV3535 Datasheet (PDF) | VQFN20FV3535 | Đặt hàng trước | Liên hệ báo giá | ||
