ROHM Semiconductor

BD96240MUF-CE2

Bộ điều khiển buck chọn từ 8 pha đến 1 pha, dòng điện ra tối đa 160A, 3.0V đến 5.5V

BD96240MUF-C là bộ ổn áp đóng cắt tích hợp bộ điều khiển buck, LDO, chuyển đổi A/D, khối giám sát nguồn (Power Monitor Unit) và khối điều khiển (Control Unit) cho SoC.

BD96240MUF-CE2, VQFN32FBV050

Thông số

Mã nhà sản xuất
BD96240MUF-CE2
Hãng sản xuất
ROHM Semiconductor
Đóng gói
VQFN32FBV050
RoHS
Đạt chuẩn RoHS
Tình trạng (Status)
Khuyến nghị cho thiết kế mới (Recommended)
Mã gốc (Base Part No.)
BD96240MUF-C
Kiểu đóng gói (Packing)
Cuộn băng (Taping)
Số lượng mỗi đơn vị đóng gói
2500
Cấp nhạy ẩm (MSL)
3
Số kênh [ch]
1
Vin1 (Min.) [V]
3
Vin1 (Max.) [V]
5.5
Điện áp đầu ra1 (Min.) [V]
0.6
Điện áp đầu ra1 (Max.) [V]
2
Tần số SW (Max.) [MHz]
2.25
Dòng mạch (Typ.) [mA]
3.4
Dòng tắt (Typ.) [uA]
0
Giao diện nối tiếp (I/F)
I2C
Nhiệt độ hoạt động (Min.) [°C]
-40
Nhiệt độ hoạt động (Max.) [°C]
125
Kích thước vỏ [mm]
5x5 (t=1)
Tiêu chuẩn chung
AEC-Q100 (cấp ô tô)
Tải datasheet (PDF)

Thông tin chi tiết

BD96240MUF-C là bộ ổn áp đóng cắt tích hợp bộ điều khiển buck, LDO, chuyển đổi A/D, khối giám sát nguồn (Power Monitor Unit) và khối điều khiển (Control Unit) cho SoC. BD96240MUF-C điều khiển tối đa 8 pha dòng BD9634x (Driver MOSFET).

Tính năng chính

  • Đạt chuẩn AEC-Q100 (Grade1)
  • Cơ chế an toàn được triển khai để hỗ trợ an toàn chức năng (ASIL-B)
  • Bộ ổn áp đóng cắt tối đa 8 pha
  • Điện áp ra lập trình được
  • Chức năng VID (Voltage Identification)
  • Tích hợp phát hiện OVD (Over Voltage Detection), UVD (Under Voltage Detection), TW (Thermal Warning)
  • Tích hợp bảo vệ OVP (Over Voltage Protection), UVP (Under Voltage Protection), TSD (Thermal Shutdown)
  • Tích hợp UVLO (Under Voltage Lockout), OVLO (Over Voltage Lockout)
  • Digital Built-in Self-test (DBIST)
  • Analog Built-in Self-test (ABIST)
  • Pin Built-in Self-test cho các chân tín hiệu quan trọng (INTB và PGOOD)
  • Tích hợp giám sát chéo VREF và OSC
  • Chân đầu ra ngắt (INTB)

Tài liệu

Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.

Mã tương tự

Mã tương tự
BD96801Qxx-CE2

ROHM SemiconductorBD96801Qxx-C là PMIC (IC quản lý nguồn) cấu hình được đạt chuẩn ô tô, hỗ trợ các tính năng an toàn chức năng cho bộ xử lý ứng dụng, SoC và FPGA.

UQFN48FV6060

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

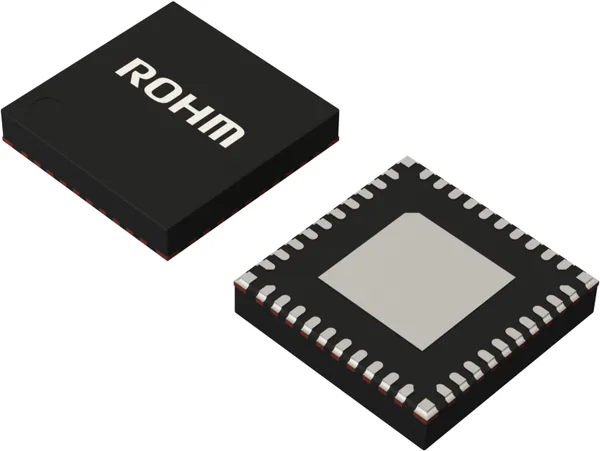

BD96802Qxx-CE2

ROHM SemiconductorĐang phát triển, chưa sản xuất hàng loạt. BD96802Qxx-C là PMIC (IC quản lý nguồn) cấu hình được đạt chuẩn ô tô, hỗ trợ các tính năng an toàn chức năng cho bộ xử lý ứng dụng, SoC và FPGA.

UQFN40FV5050

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

BD96803Qxx-CE2

ROHM SemiconductorBD96803Qxx-C là PMIC (IC quản lý nguồn) cấu hình được đạt chuẩn ô tô, hỗ trợ các tính năng an toàn chức năng cho bộ xử lý ứng dụng, SoC và FPGA.

UQFN48FV6060

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

BD96805Qxx-CE2

ROHM SemiconductorBD96805Qxx-C là PMIC (IC quản lý nguồn) cấu hình được đạt chuẩn ô tô, hỗ trợ các tính năng an toàn chức năng cho bộ xử lý ứng dụng, SoC và FPGA.

UQFN48FV6060

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

BD96806Qxx-CE2

ROHM SemiconductorBD96806Qxx-C là PMIC (IC quản lý nguồn) cấu hình được đạt chuẩn ô tô, hỗ trợ các tính năng an toàn chức năng cho bộ xử lý ứng dụng, SoC và FPGA.

UQFN40FV5050

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

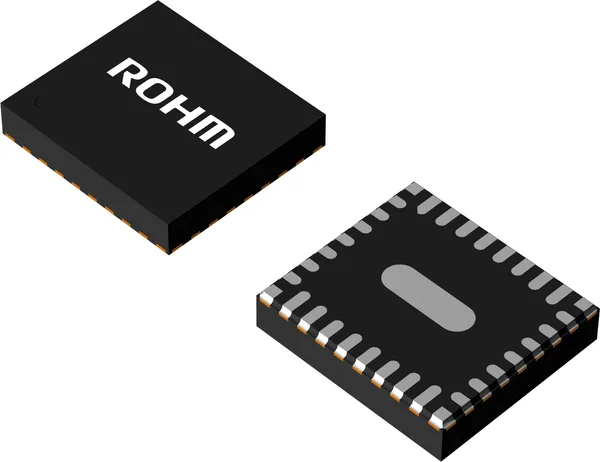

BD96811Fxx-CE2
