BD6964FVM-TR
Điều khiển tốc độ PWM, vỏ nhỏ, ngõ ra AL
Dòng này có thể thay đổi tốc độ quay của động cơ bằng tín hiệu PWM đầu vào bên ngoài.
Thông số
- Mã nhà sản xuất
- BD6964FVM-TR
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- MSOP8
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Đang sản xuất (Active)
- Mã gốc (Base Part No.)
- BD6964FVM
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 3000
- Cấp nhạy ẩm (MSL)
- 1
- Loại
- Driver
- Điện áp nguồn cấp (Max.) [V]
- 14
- Điện áp nguồn cấp (Min.) [V]
- 3.3
- Iout (Max.) [A]
- 0.8
- Vcc (Max.) [V]
- 15
- Kiểu điều khiển
- BTL
- Điều khiển tốc độ
- PWM
- Chế độ chờ
- -
- Tín hiệu FG/AL
- AL
- Số pha
- Một pha
- Nguồn cấp
- 5V / 12V
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 105
- Kích thước vỏ [mm]
- 4.0x2.9 (t=0.9)
Thông số kỹ thuật
| Danh mục (Category) | Driver, điều khiển động cơ |
|---|---|
| Hãng (Mfr) | ROHM Semiconductor |
| Cách đóng gói (Package) | Tape & Reel (TR) |
Thông tin chi tiết
Dòng này có thể thay đổi tốc độ quay của động cơ bằng tín hiệu PWM đầu vào bên ngoài.
Tính năng chính
- Vỏ nhỏ gọn
- Điều khiển tốc độ PWM trực tiếp
- Truyền động chuyển mạch mềm BTL
- Bảo vệ khóa rotor không cần tụ điện ngoài
- Ngõ ra AL
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| BD6965NUX-TR ROHM SemiconductorIC này là driver động cơ quạt brushless nhỏ gọn. Đặc điểm là hoạt động ở điện áp thấp và điện trở ON thấp, đáp ứng nhu cầu của động cơ quạt máy tính xách tay kích thước nhỏ. VSON008X2030 Datasheet (PDF) | VSON008X2030 | Đặt hàng trước | Liên hệ báo giá | ||

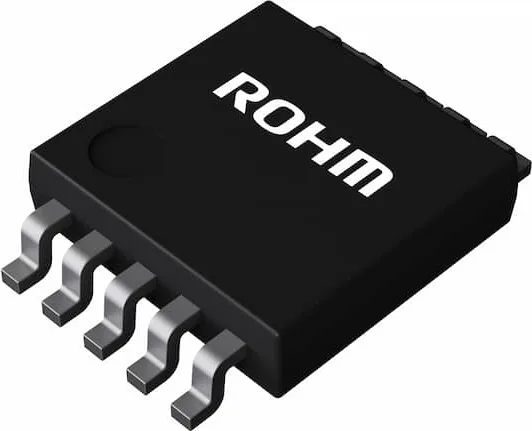

| BD6967FVM-TR ROHM SemiconductorDòng này có thể thay đổi tốc độ quay của động cơ bằng tín hiệu PWM đầu vào bên ngoài. MSOP10 Datasheet (PDF) | MSOP10 | Đặt hàng trước | Liên hệ báo giá | ||
