BD6971FV-E2
Khởi động ở điện áp thấp, driver êm, vỏ nhỏ
Dòng này có thể thay đổi tốc độ quay của động cơ bằng tín hiệu PWM đầu vào bên ngoài và điện áp DC. IC này bao gồm các transistor công suất ngõ ra.
Thông số
- Mã nhà sản xuất
- BD6971FV-E2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- SSOP-B14
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Đang sản xuất (Active)
- Mã gốc (Base Part No.)
- BD6971FV
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 2500
- Cấp nhạy ẩm (MSL)
- 1
- Loại
- Driver
- Điện áp nguồn cấp (Max.) [V]
- 17
- Điện áp nguồn cấp (Min.) [V]
- 3.5
- Iout (Max.) [A]
- 1
- Vcc (Max.) [V]
- 20
- Kiểu điều khiển
- PWM Soft SW
- Điều khiển tốc độ
- DC/PWM
- Chế độ chờ
- -
- Tín hiệu FG/AL
- FG
- Số pha
- Một pha
- Nguồn cấp
- 12V
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 100
- Kích thước vỏ [mm]
- 5.0x6.4 (t=1.35)
Thông tin chi tiết
Dòng này có thể thay đổi tốc độ quay của động cơ bằng tín hiệu PWM đầu vào bên ngoài và điện áp DC. IC này bao gồm các transistor công suất ngõ ra.
Tính năng chính
- Điều khiển tốc độ trực tiếp bằng PWM & điện áp DC
- Tốc độ quay tối thiểu
- Chức năng giới hạn dòng điện
- Truyền động chuyển mạch mềm PWM
- Bảo vệ khóa rotor không cần tụ điện ngoài
- Ngõ ra FG
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|

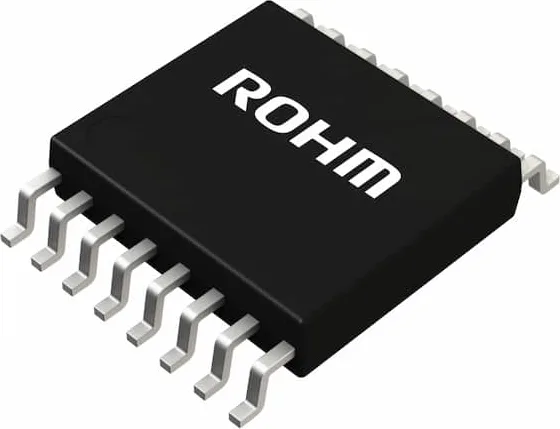

| BD69730FV-GE2 ROHM SemiconductorBD69730FV là pre-driver điều khiển phần truyền động động cơ gồm các transistor công suất. SSOP-B16 Datasheet (PDF) | SSOP-B16 | Đặt hàng trước | Liên hệ báo giá | ||
