BD65D00MUV-E2

Bộ điều khiển LED trắng 4 kênh tích hợp FET cho tối đa 40 LED

IC này là IC điều khiển LED trắng có bộ chuyển đổi DC/DC tăng áp PWM có thể nâng áp tối đa 41V và bộ điều khiển dòng có thể điều khiển tối đa 100mA.

BD65D00MUV-E2, VQFN028V5050

Thông số

Mã nhà sản xuất
BD65D00MUV-E2
Hãng sản xuất
ROHM Semiconductor
Đóng gói
VQFN028V5050
RoHS
Đạt chuẩn RoHS
Tình trạng (Status)
Đang sản xuất (Active)
Mã gốc (Base Part No.)
BD65D00MUV
Kiểu đóng gói (Packing)
Cuộn băng (Taping)
Số lượng mỗi đơn vị đóng gói
2500
Cấp nhạy ẩm (MSL)
1
Cấu trúc mạch
Boost
Vin (Min.) [V]
6
Vin (Max.) [V]
27
Tổng dòng điện đầu ra (Max.) [mA]
400
Dòng điều khiển mỗi kênh (Max.) [mA]
100
Số đầu ra
4
Vout (Max.) [V]
41
Tần số chuyển mạch (Max.) [MHz]
1.6
FET chuyển mạch tích hợp
Có
Điều chỉnh độ sáng
PWM
Nhiệt độ hoạt động (Min.) [°C]
-40
Nhiệt độ hoạt động (Max.) [°C]
85
Kích thước vỏ [mm]
5.0x5.0 (t=1.0)
Tải datasheet (PDF)

Thông tin chi tiết

IC này là IC điều khiển LED trắng có bộ chuyển đổi DC/DC tăng áp PWM có thể nâng áp tối đa 41V và bộ điều khiển dòng có thể điều khiển tối đa 100mA. Độ sáng có thể được điều khiển trong dải rộng và chính xác bằng xung PWM ngoài. IC có các bộ điều khiển dòng rất chính xác, ít sai lệch dòng giữa các chuỗi, do đó giúp giảm hiện tượng đốm sáng không đều trên màn hình LCD. Đóng gói nhỏ phù hợp để tiết kiệm không gian. Có thể chuyển đổi giữa Nch FET tăng áp ngoài/trong để đáp ứng theo từng ứng dụng.

Tính năng chính

  • Bộ chuyển đổi DC/DC tăng áp PWM hiệu suất cao (fsw=typ 1.25MHz, 0.60MHz đến 1.6MHz)
  • 4 kênh điều khiển dòng độ chính xác cao & độ đồng đều tốt (MAX100mA/kênh)
  • Tích hợp Nch MOSFET công suất 50V
  • Chức năng khởi động mềm
  • Điều khiển tối đa 10 LED nối tiếp, 4 chuỗi song song
  • Nhiều chức năng an toàn
  • Bảo vệ quá áp
  • Phát hiện hở mạch SBD ngoài / Bảo vệ ngắn mạch ngõ ra
  • Giới hạn quá dòng
  • Bảo vệ hở chân CH / chạm GND
  • Bảo vệ quá áp CH / bảo vệ ngắn mạch LED
  • Ngắt khi quá nhiệt
  • UVLO
  • Bảo vệ ngắn mạch ISET

Tài liệu

Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.

Mã tương tự

Mã tương tự
BD81A24EFV-ME2

ROHM SemiconductorBD81A24EFV-M / BD81A24MUV-M (đóng gói VQFN28SV5050) là bộ điều khiển LED trắng có khả năng chịu điện áp đầu vào cao (tối đa 35V).

HTSSOP-B28

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

BD81A24MUF-ME2

ROHM SemiconductorBD81A24MUF-M là bộ điều khiển LED trắng có khả năng chịu điện áp đầu vào cao (tối đa 35V).

VQFN28FV5050

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

BD81A24MUV-ME2

ROHM SemiconductorBD81A24MUV-M / BD81A24EFV-M (đóng gói HTSSOP-B28) là bộ điều khiển LED trắng có khả năng chịu điện áp đầu vào cao (tối đa 35V).

VQFN28SV5050

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

BD81A44EFV-ME2

ROHM SemiconductorBD81A44EFV-M / BD81A44MUV-M (đóng gói VQFN28SV5050) là bộ điều khiển LED trắng có khả năng chịu điện áp đầu vào cao (tối đa 35V).

HTSSOP-B28

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

BD81A44MUV-ME2

ROHM SemiconductorBD81A44MUV-M / BD81A44EFV-M (đóng gói HTSSOP-B28) là bộ điều khiển LED trắng có khả năng chịu điện áp đầu vào cao (tối đa 35V).

VQFN28SV5050

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

BD81A74EFV-ME2

ROHM SemiconductorBD81A74EFV-M / BD81A74MUV-M (đóng gói VQFN28SV5050) là bộ điều khiển LED trắng có khả năng chịu điện áp đầu vào cao (tối đa 35V).

HTSSOP-B28

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

BD81A74MUV-ME2

ROHM SemiconductorBD81A74MUV-M / BD81A74EFV-M (đóng gói HTSSOP-B28) là bộ điều khiển LED trắng có khả năng chịu điện áp đầu vào cao (tối đa 35V).

VQFN28SV5050

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

BD81A76EFV-ME2

ROHM SemiconductorBD81A76EFV-M là bộ điều khiển LED trắng có khả năng chịu điện áp đầu vào cao (tối đa 35 V).

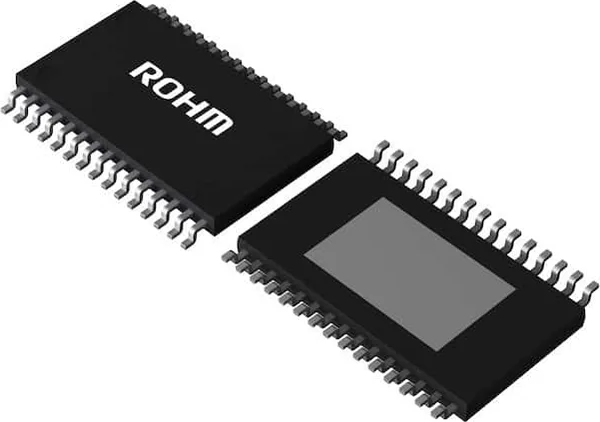

HTSSOP-B30
