BD81A74EFV-ME2
Bộ điều khiển LED trắng 4 kênh tích hợp bộ điều khiển dòng, Buck-Boost và bộ điều khiển DC/DC Boost dùng cho ô tô
BD81A74EFV-M / BD81A74MUV-M (đóng gói VQFN28SV5050) là bộ điều khiển LED trắng có khả năng chịu điện áp đầu vào cao (tối đa 35V).
Thông số
- Mã nhà sản xuất
- BD81A74EFV-ME2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- HTSSOP-B28
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- BD81A74EFV-M
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 2500
- Cấp nhạy ẩm (MSL)
- 3
- Cấu trúc mạch
- Buck-Boost
- Vin (Min.) [V]
- 4.5
- Vin (Max.) [V]
- 35
- Tổng dòng điện đầu ra (Max.) [mA]
- 480
- Dòng điều khiển mỗi kênh (Max.) [mA]
- 120
- Số đầu ra
- 4
- Vout (Max.) [V]
- 40
- Tần số chuyển mạch (Max.) [MHz]
- 2.2
- Điều chỉnh độ sáng
- PWM
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 125
- Kích thước vỏ [mm]
- 9.7x6.4 (t=1.0)
- Tiêu chuẩn chung
- AEC-Q100 (cấp ô tô)
Thông tin chi tiết
BD81A74EFV-M / BD81A74MUV-M (đóng gói VQFN28SV5050) là bộ điều khiển LED trắng có khả năng chịu điện áp đầu vào cao (tối đa 35V). Bộ điều khiển này có 4 kênh điều khiển dòng không đổi trong 1 chip, mỗi kênh có thể cấp tối đa 120mA, phù hợp để điều khiển LED độ sáng cao. Ngoài ra còn tích hợp bộ điều khiển DC/DC buck-boost chế độ dòng (current mode) để hoạt động ổn định khi điện áp nguồn dao động. Có thể điều chỉnh độ sáng (chức năng điều chỉnh 10,000:1@100Hz) bằng ngõ vào PWM.
Tính năng chính
- Đạt chuẩn AEC-Q100 (Grade 1)
- Bộ điều khiển dòng 4 kênh để điều khiển LED
- Bộ điều khiển DC/DC Buck-Boost chế độ dòng (current mode)
- Điều khiển tần số dao động của bộ chuyển đổi DC/DC bằng tín hiệu đồng bộ ngoài
- Chức năng trải phổ
- Chức năng bảo vệ LSI (UVLO, OVP, TSD, OCP, SCP)
- Chức năng phát hiện LED bất thường (Open/Short)
- Chức năng xả VOUT (giới hạn theo cấu trúc Buck-Boost)
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| BD81A74MUV-ME2 ROHM SemiconductorBD81A74MUV-M / BD81A74EFV-M (đóng gói HTSSOP-B28) là bộ điều khiển LED trắng có khả năng chịu điện áp đầu vào cao (tối đa 35V). VQFN28SV5050 Datasheet (PDF) | VQFN28SV5050 | Đặt hàng trước | Liên hệ báo giá | ||
| BD81A76EFV-ME2 ROHM SemiconductorBD81A76EFV-M là bộ điều khiển LED trắng có khả năng chịu điện áp đầu vào cao (tối đa 35 V). HTSSOP-B30 Datasheet (PDF) | HTSSOP-B30 | Đặt hàng trước | Liên hệ báo giá | ||
| BD82A26MUF-ME2 ROHM SemiconductorIC này là bộ điều khiển LED trắng cho đèn nền LCD. IC có 6 kênh điều khiển dòng để điều khiển LED, rất lý tưởng để điều khiển LED độ sáng cao. Điện áp tối đa chân LED là 50V, phù hợp để điều khiển màn hình LCD lớn. VQFN32FBV050 Datasheet (PDF) | VQFN32FBV050 | Đặt hàng trước | Liên hệ báo giá | ||

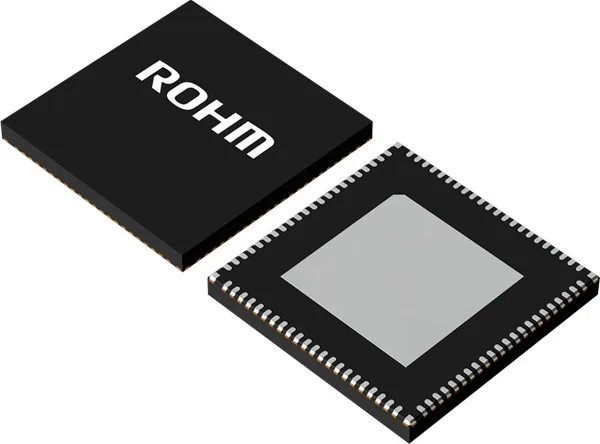

| BD83064MWF-CE2 ROHM SemiconductorBD83064MWF-C tích hợp bộ điều khiển dòng không đổi 64 kênh với điều chỉnh độ sáng PWM 16-bit. Linh kiện này có thể đặt giá trị dòng không đổi LED bằng cách đặt điện trở ISET ngoài. Có thể giao tiếp qua SPI. UQFN88FBV100 Datasheet (PDF) | UQFN88FBV100 | Đặt hàng trước | Liên hệ báo giá | ||
