BD6425EFV-E2
Driver động cơ bước dòng điện áp cao
BD6425EFV, BD6423EFV, BD6422EFV là dòng driver động cơ bước điều khiển dòng không đổi PWM tiêu thụ điện năng thấp, điện áp nguồn định mức 45V và dòng điện ngõ ra định mức 1.0A, 1.5A.
Thông số
- Mã nhà sản xuất
- BD6425EFV-E2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- HTSSOP-B28
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- BD6425EFV
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 2500
- Cấp nhạy ẩm (MSL)
- 3
- Điện áp nguồn cấp (Max.) [V]
- 42
- Điện áp nguồn cấp (Min.) [V]
- 19
- Vcc (Max.) [V]
- 45
- Iout (Max.) [A]
- 1.5
- Điện trở ON đầu ra (Typ.) [Ω]
- 1.1
- Bước
- to 1 / 4
- Chức năng MIX DECAY
- Có
- Đầu vào nguồn đơn
- Có
- Hạng ô tô
- Không
- Giao diện
- CLK-IN
- Nhiệt độ hoạt động (Min.) [°C]
- -25
- Nhiệt độ hoạt động (Max.) [°C]
- 85
- Kích thước vỏ [mm]
- 9.7x6.4 (t=1.0)
Thông tin chi tiết
BD6425EFV, BD6423EFV, BD6422EFV là dòng driver động cơ bước điều khiển dòng không đổi PWM tiêu thụ điện năng thấp, điện áp nguồn định mức 45V và dòng điện ngõ ra định mức 1.0A, 1.5A. Về giao diện ngõ vào, BD6425 / 6423EFV dùng chế độ điều khiển CLK-IN còn BD6422EFV dùng chế độ điều khiển parallel IN. Có các chế độ kích từ FULL STEP & HALF STEP (2 loại), QUATER STEP, và đối với chế độ suy giảm dòng có thể đặt bốn loại tỷ lệ FAST DECAY & SLOW DECAY, do đó thực hiện được điều kiện điều khiển tối ưu cho từng động cơ. Ngoài ra, khả năng điều khiển chỉ bằng một hệ nguồn cấp giúp việc thiết kế thiết bị trở nên dễ dàng.
Tính năng chính
- DMOS điện trở ON thấp, dòng điện ngõ ra định mức 1.5A
- Điều khiển CLK-IN
- QUARTER STEP
- Chức năng tiết kiệm điện
- Chức năng chuyển đổi quay thuận & quay nghịch
- Mạch TSD (ngắt do nhiệt)
- Mạch OCP (bảo vệ quá dòng)
- Mạch UVLO (khóa khi điện áp thấp)
- Chức năng reset khi cấp nguồn (Power ON reset)
- Vỏ nhỏ gọn, mỏng, tản nhiệt cao
- Chọn chế độ suy giảm dòng (Mix decay)
- Hệ một nguồn cấp 45V
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| BD64547MUV-E2 ROHM SemiconductorĐây là driver động cơ hệ thống tích hợp driver mạch cầu H 2 kênh, ổn áp xung giảm áp (SWREG) 2 kênh với Power MOS tích hợp, và ngõ ra Reset VQFN048V7070 Datasheet (PDF) | VQFN048V7070 | Đặt hàng trước | Liên hệ báo giá | ||
| BD64950EFJ-E2 ROHM SemiconductorBD64950EFJ là driver động cơ mạch cầu H 1 kênh tích hợp, dùng cho động cơ chổi than DC. Driver này giúp tiêu thụ điện năng thấp nhờ điều khiển PWM trực tiếp hoặc điều khiển dòng không đổi PWM. HTSOP-J8 Datasheet (PDF) | HTSOP-J8 | Đặt hàng trước | Liên hệ báo giá | ||
| BD65491FV-E2 ROHM SemiconductorDriver động cơ BD65491FV cung cấp 1 kênh mạch cầu H Full-ON Drive, trong khi BD65492MUV cung cấp 2 kênh mạch cầu H Full-ON Drive. SSOP-B16 Datasheet (PDF) | SSOP-B16 | Đặt hàng trước | Liên hệ báo giá | ||
| BD65492MUV-E2 ROHM SemiconductorDriver động cơ BD65491FV cung cấp 1 kênh mạch cầu H Full-ON Drive, trong khi BD65492MUV cung cấp 2 kênh mạch cầu H Full-ON Drive. VQFN024V4040 Datasheet (PDF) | VQFN024V4040 | Đặt hàng trước | Liên hệ báo giá | ||
| BD65494MUV-E2 ROHM SemiconductorDriver động cơ BD65494MUV cung cấp 1 kênh mạch cầu H Full-On Driver. Driver này hoạt động trong dải rộng từ 2.0V và tiêu thụ điện năng thấp nhờ tốc độ đóng cắt nhanh, trong vỏ gắn bề mặt nhỏ gọn. VQFN016V3030 Datasheet (PDF) | VQFN016V3030 | Đặt hàng trước | Liên hệ báo giá | ||
| BD65499MUV-E2 ROHM SemiconductorMáy ảnh phản xạ ống kính đơn (SLR) sử dụng cơ cấu chấp hành tương đối lớn so với máy ảnh số compact. VQFN028V5050 Datasheet (PDF) | VQFN028V5050 | Đặt hàng trước | Liên hệ báo giá | ||
| BD65520MUV-E2 ROHM SemiconductorBD65520MUV là driver hiệu suất cao lưỡng cực tiêu thụ điện năng thấp, điều khiển dòng không đổi PWM, điện áp nguồn định mức 36V, dòng điện ngõ ra định mức 2.0A. VQFN040V6060 Datasheet (PDF) | VQFN040V6060 | Đặt hàng trước | Liên hệ báo giá | ||

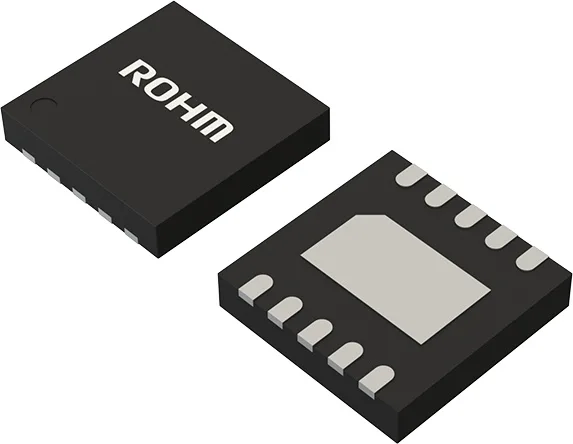

| BD67173NUX-E2 ROHM SemiconductorBD67173NUX là driver động cơ quạt ba pha không cảm biến dùng để làm mát máy tính xách tay. IC được điều khiển bằng tốc độ thay đổi thông qua tín hiệu ngõ vào PWM. VSON010X3030 Datasheet (PDF) | VSON010X3030 | Đặt hàng trước | Liên hệ báo giá |
