ROHM Semiconductor

BD65494MUV-E2

Driver ống kính 1 kênh cho máy ảnh SLR

Driver động cơ BD65494MUV cung cấp 1 kênh mạch cầu H Full-On Driver. Driver này hoạt động trong dải rộng từ 2.0V và tiêu thụ điện năng thấp nhờ tốc độ đóng cắt nhanh, trong vỏ gắn bề mặt nhỏ gọn.

BD65494MUV-E2, VQFN016V3030

Thông số

Mã nhà sản xuất
BD65494MUV-E2
Hãng sản xuất
ROHM Semiconductor
Đóng gói
VQFN016V3030
RoHS
Đạt chuẩn RoHS
Tình trạng (Status)
Khuyến nghị cho thiết kế mới (Recommended)
Mã gốc (Base Part No.)
BD65494MUV
Kiểu đóng gói (Packing)
Cuộn băng (Taping)
Số lượng mỗi đơn vị đóng gói
3000
Cấp nhạy ẩm (MSL)
1
Điện áp nguồn cấp (Max.) [V]
9
Điện áp nguồn cấp (Min.) [V]
2
Vcc (Max.) [V]
10
Iout (Max.) [A]
1
Iout Peak (Max.) [A]
2.5
Điện trở ON đầu ra (Typ.) [Ω]
0.55
Số động cơ
1
VREF・PWM
-
Giới hạn dòng
-
Điều khiển tốc độ cao
Có
Hạng ô tô
Không
Nhiệt độ hoạt động (Min.) [°C]
-30
Nhiệt độ hoạt động (Max.) [°C]
85
Kích thước vỏ [mm]
3.0x3.0 (t=1.0)
Tải datasheet (PDF)

Thông tin chi tiết

Driver động cơ BD65494MUV cung cấp 1 kênh mạch cầu H Full-On Driver. Driver này hoạt động trong dải rộng từ 2.0V và tiêu thụ điện năng thấp nhờ tốc độ đóng cắt nhanh, trong vỏ gắn bề mặt nhỏ gọn.

Tính năng chính

  • Ngõ ra Power DMOS điện trở ON thấp: tổng phía trên & phía dưới 0.55Ω(Typ.)
  • Dải điện áp nguồn động cơ: 2.0V đến 9.0V
  • Loại không dùng bơm điện tích (charge pump), dùng DMOS kênh p cho transistor phía trên
  • Dòng điện ngõ ra mạch cầu H (DC): 1.0A
  • Dòng điện ngõ ra mạch cầu H (đỉnh): 2.5A
  • Hiệu năng cao nhất về tốc độ đóng cắt: 200ns (thời gian bật), 60ns (thời gian tắt)
  • Chức năng chuyển chế độ điều khiển (EN/IN & IN/IN)
  • Tích hợp bảo vệ khóa khi điện áp thấp (UVLO) & mạch ngắt do nhiệt
  • Dòng điện chờ: 0μA(Typ.)

Tài liệu

Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.

Mã tương tự

Mã tương tự
BD65499MUV-E2

ROHM SemiconductorMáy ảnh phản xạ ống kính đơn (SLR) sử dụng cơ cấu chấp hành tương đối lớn so với máy ảnh số compact.

VQFN028V5050

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

BD65520MUV-E2

ROHM SemiconductorBD65520MUV là driver hiệu suất cao lưỡng cực tiêu thụ điện năng thấp, điều khiển dòng không đổi PWM, điện áp nguồn định mức 36V, dòng điện ngõ ra định mức 2.0A.

VQFN040V6060

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

BD67173NUX-E2

ROHM SemiconductorBD67173NUX là driver động cơ quạt ba pha không cảm biến dùng để làm mát máy tính xách tay. IC được điều khiển bằng tốc độ thay đổi thông qua tín hiệu ngõ vào PWM.

VSON010X3030

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

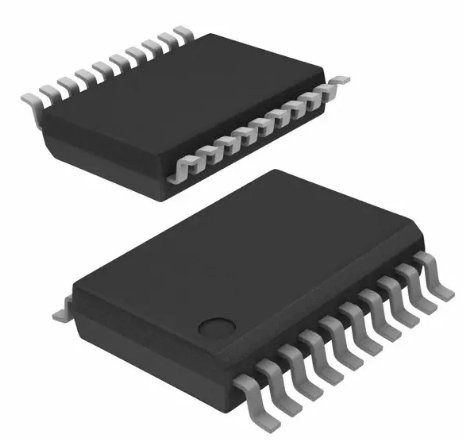

BD6735FV-E2

ROHM SemiconductorPMIC MOTORDRIVER SMD SSOP-20 BRUSHDC DRIVER HALFBRIDGE DMOS PARALLEL WxL(6.4x6.5)

Datasheet (PDF)		Đặt hàng trước
1+
97.785 ₫
10+
87.344 ₫
25+
78.610 ₫
+1 mức giá

BD67870MWV-ZE2

ROHM SemiconductorBD67870MWV-Z là IC driver cổng được thiết kế cho ứng dụng động cơ DC không chổi than ba pha. BD67870MWV-Z có thể điều khiển ba nửa cầu gồm sáu MOSFET công suất N-Channel đến 60V.

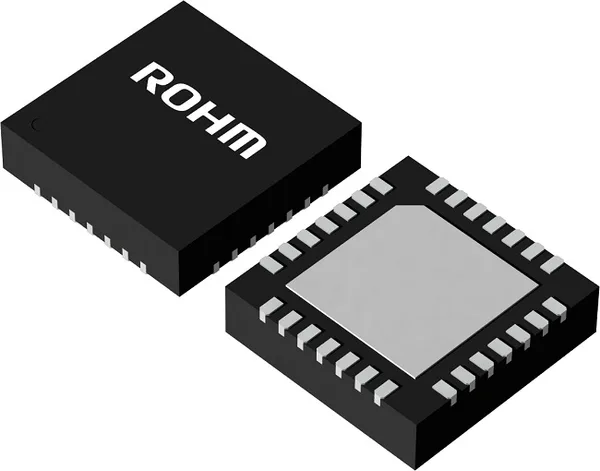

UQFN28AV040A
