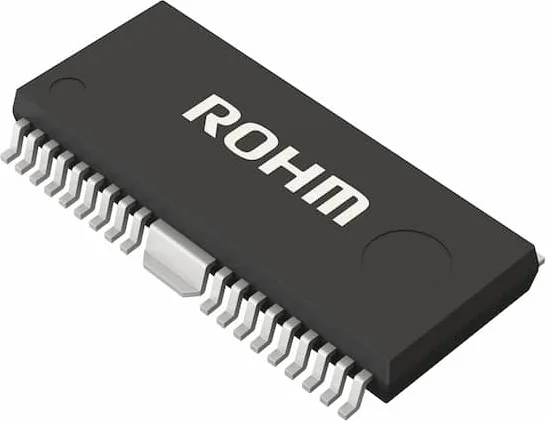

BD63130AFM-E2
Driver động cơ chổi than DC 50V hiệu năng cao, độ tin cậy cao cho máy photocopy (PPC) và các thiết bị khác
BD63130AFM là driver động cơ một mạch cầu H dùng cho động cơ chổi than DC. Driver này giúp tiêu thụ điện năng thấp nhờ điều khiển PWM trực tiếp hoặc điều khiển dòng không đổi PWM. IC tích hợp các mạch bảo vệ.
Thông số
- Mã nhà sản xuất
- BD63130AFM-E2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- HSOP-M36
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- BD63130AFM
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 1500
- Cấp nhạy ẩm (MSL)
- 3
- Điện áp nguồn cấp (Max.) [V]
- 46.2
- Điện áp nguồn cấp (Min.) [V]
- 8
- Vcc (Max.) [V]
- 50
- Iout (Max.) [A]
- 3
- Iout Peak (Max.) [A]
- 4
- Điện trở ON đầu ra (Typ.) [Ω]
- 0.55
- Số động cơ
- 1
- VREF・PWM
- -
- Giới hạn dòng
- Có
- Điều khiển tốc độ cao
- -
- Hạng ô tô
- Không
- Nhiệt độ hoạt động (Min.) [°C]
- -25
- Nhiệt độ hoạt động (Max.) [°C]
- 85
- Kích thước vỏ [mm]
- 18.5x9.9 (t=2.4)
Thông tin chi tiết
BD63130AFM là driver động cơ một mạch cầu H dùng cho động cơ chổi than DC. Driver này giúp tiêu thụ điện năng thấp nhờ điều khiển PWM trực tiếp hoặc điều khiển dòng không đổi PWM. IC tích hợp các mạch bảo vệ. Có thể xuất tín hiệu phát hiện bất thường dạng Wired-OR để thông báo hoạt động của từng mạch bảo vệ, góp phần nâng cao độ tin cậy.
Tính năng chính
- Nguồn cấp đơn ngõ vào (điện áp định mức 50V)
- Dòng điện ngõ ra định mức (đỉnh): 3.0A(4.0A)
- Ngõ ra DMOS điện trở ON thấp
- Thuận, Nghịch, Phanh, Hở
- Chức năng tiết kiệm điện
- Điều khiển PWM bên ngoài
- Điều khiển dòng không đổi PWM (chức năng giới hạn dòng)
- Tích hợp chức năng khử nhiễu xung gai (không cần bộ lọc nhiễu bên ngoài)
- Driver cho động cơ chổi than DC
- Tích hợp điện trở pull-down cho ngõ vào logic
- Mạch chống dẫn chéo (cross-conduction)
- Xuất tín hiệu phát hiện khi ở trạng thái bất thường (Wired-OR)
- Mạch ngắt do nhiệt (TSD)
- Mạch bảo vệ quá dòng (OCP)
- Mạch khóa khi điện áp thấp (UVLO)
- Mạch khóa khi quá áp (OVLO)
- Chống nguồn ảo (Ghost Supply Prevention) (bảo vệ chống hoạt động sai khi nguồn cấp bị ngắt)
- Vỏ HSOP-M36
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
