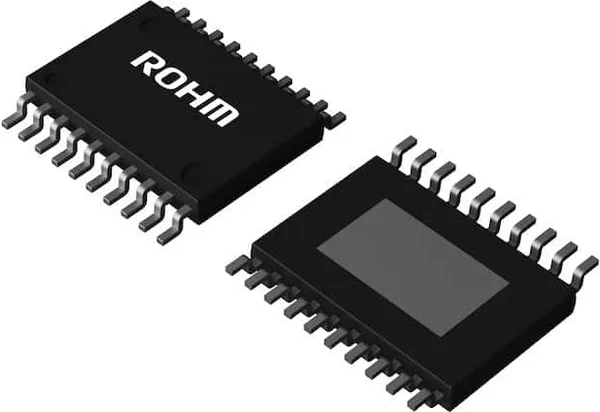

BD63282EFV-E2
Driver động cơ quạt toàn sóng ba pha
BD63282EFV là driver 1 chip gồm driver động cơ Power DMOS FET. IC này thực hiện khởi động ổn định nhờ phát hiện vị trí rotor bằng 3 phần tử Hall. Hơn nữa, IC dùng dòng ngõ ra dạng sóng sin giúp vận hành êm và ít rung.
Thông số
- Mã nhà sản xuất
- BD63282EFV-E2
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- HTSSOP-B20
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- BD63282EFV
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 2500
- Cấp nhạy ẩm (MSL)
- 3
- Cách dùng
- Chung
- Vcc (Max.) [V]
- 20
- Loại
- Driver
- Điện áp nguồn cấp (Max.) [V]
- 16
- Điện áp nguồn cấp (Min.) [V]
- 5
- Iout (Max.) [A]
- 1
- Loại cảm biến
- 3 cảm biến
- Đầu vào điều khiển tốc độ
- DC/PWM
- Cho động cơ quạt
- Có
- Nhiệt độ hoạt động (Min.) [°C]
- -40
- Nhiệt độ hoạt động (Max.) [°C]
- 100
- Kích thước vỏ [mm]
- 6.5x6.4 (t=1.0)
Thông tin chi tiết
BD63282EFV là driver 1 chip gồm driver động cơ Power DMOS FET. IC này thực hiện khởi động ổn định nhờ phát hiện vị trí rotor bằng 3 phần tử Hall. Hơn nữa, IC dùng dòng ngõ ra dạng sóng sin giúp vận hành êm và ít rung.
Tính năng chính
- Vỏ nhỏ
- Driver tích hợp Power DMOS FET
- Điều khiển sin 3 Hall
- Điều khiển được tốc độ bằng ngõ vào DC/PWM
- Điều khiển góc sớm pha (tự động/cố định)
- Chức năng khởi động mềm
- Chọn chiều quay
- Ngõ ra tín hiệu xung tốc độ quay (FG)
- Chức năng bảo vệ
- (Chức năng bảo vệ điện áp thấp, chức năng bảo vệ khóa rotor (chức năng tự động phục hồi), chức năng bảo vệ quay tốc độ cao, chức năng bảo vệ quay tốc độ thấp)
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| BD63401EFV-E2 ROHM SemiconductorBD63401EFV là driver lưỡng cực tiêu thụ điện năng thấp được điều khiển bằng dòng PWM. Điện áp nguồn định mức của linh kiện là 40V và dòng điện ngõ ra định mức là 1.35A. Giao diện ngõ vào dùng chế độ điều khiển PARA-IN. HTSSOP-B20 Datasheet (PDF) | HTSSOP-B20 | Đặt hàng trước | Liên hệ báo giá | ||

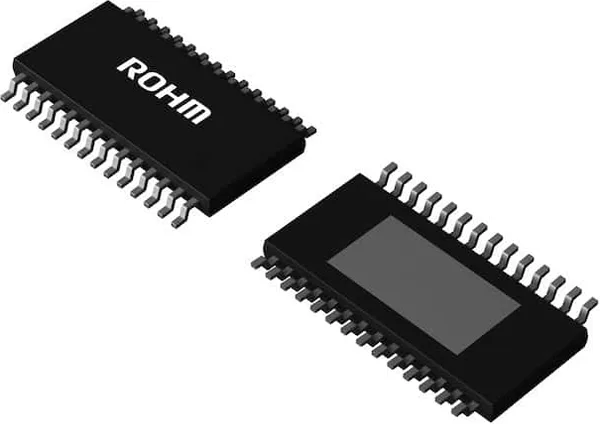

| BD63510AEFV-E2 ROHM SemiconductorBD63510AEFV là driver động cơ bước điều khiển micro step 1/16 (sixteenth step). HTSSOP-B28 Datasheet (PDF) | HTSSOP-B28 | Đặt hàng trước | Liên hệ báo giá | ||
