CCS

53311-704

Kit phát triển DSP Analog, chỉ phần cứng (Development Kit, Hardware Only)

Kit phát triển DSP Analog (xử lý âm thanh với dsPIC33EP256MU806), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập.

53311-704

Thông số

Mã nhà sản xuất
53311-704
Hãng sản xuất
CCS
Phiên bản kit
Chỉ phần cứng (Hardware Only)*
Công cụ kèm theo
Bộ nạp (programmer), bo mạch thử nghiệm, nguồn và cáp, sách bài tập
Ghi chú
Phiên bản chỉ phần cứng (Hardware Only) và bo mạch thử nghiệm (Proto-Board) dành cho khách hàng đã có trình biên dịch CCS.
Kích thước bo mạch
4" x 3.2"

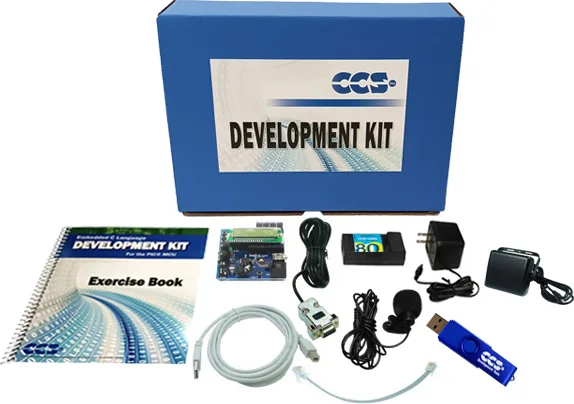

Kit phát triển DSP Analog gồm
Bo mạch thử nghiệm DSP Analog; Bộ gỡ lỗi/nạp trong mạch (In-Circuit Debugger/Programmer); Tài liệu bài tập hướng dẫn (Exercise Tutorial); Adapter AC 9V; Cáp nối tiếp (serial) từ PC tới bo mạch thử nghiệm; Cáp từ ICD tới bo mạch thử nghiệm; Cáp USB từ PC tới ICD; Micro kẹp áo (clip-on); Loa
Bo mạch thử nghiệm DSP Analog
dsPIC33EP256MU806; Hai biến trở (potentiometer); Bốn nút nhấn; Ba LED; LCD (2 x 16); Đầu đọc thẻ SD; Cổng RS-232; Cổng kết nối ICD; Codec TI TLV320AIC23B; Ngõ ra tai nghe (Headphone Out); Ngõ vào micro (Microphone In); Line Out/Line In; Ngõ ra loa (Speaker Out)
Tải datasheet (PDF)

Thông số kỹ thuật

Danh mục (Category)Mạch đánh giá vi điều khiển, DSP
Hãng (Mfr)CCS
Dòng sản phẩm (Series)dsPIC™ 33E
Loại (Type)MCU 16-Bit
Lõi xử lý (Core Processor)dsPIC
IC sử dụng (Utilized IC / Part)dsPIC33EP256MU806

Thông tin chi tiết

DSP Analog Development Kit minh họa các tính năng DSP của dsPIC33EP256MU806 trên một bo mạch xử lý âm thanh (audio conditioning). Đây là phiên bản chỉ phần cứng (Hardware Only), không kèm phần mềm trình biên dịch; gồm bộ nạp (programmer), bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Phiên bản này dành cho khách hàng đã có trình biên dịch CCS.

Tính năng chính

  • dsPIC33EP256MU806
  • Hai biến trở (potentiometer)
  • Bốn nút nhấn
  • Ba LED
  • LCD (2 x 16)
  • Đầu đọc thẻ SD
  • Cổng RS-232
  • Cổng kết nối ICD
  • Codec TI TLV320AIC23B
  • Ngõ ra tai nghe (Headphone Out)
  • Ngõ vào micro (Microphone In)
  • Line Out/Line In
  • Ngõ ra loa (Speaker Out)

Tài liệu

Thông tin và hình ảnh theo CCS. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.

Mã tương tự

Mã tương tự

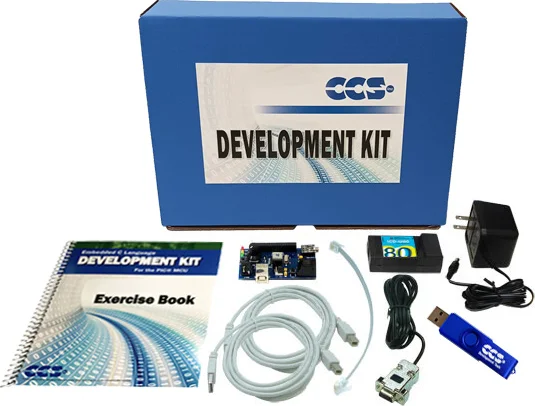

53314-451

CCSKit phát triển USB (USB với PIC18F45K50), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập.

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

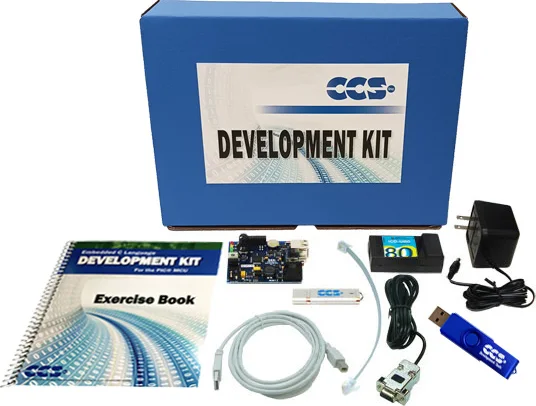

53315-822

CCSKit phát triển USB Master (USB host với PIC18 và FTDI VNC1L), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập.

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

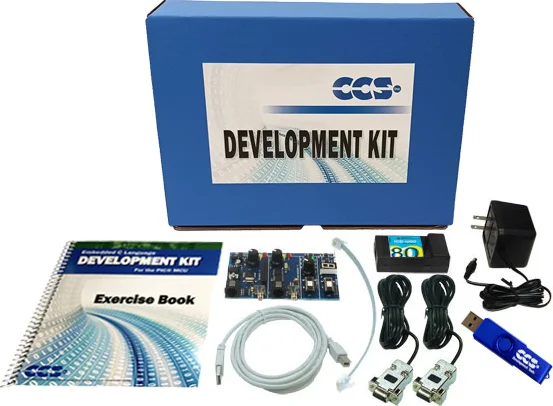

53316-431

CCSKit phát triển CAN Bus (mạng CAN với dòng PIC18), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập.

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

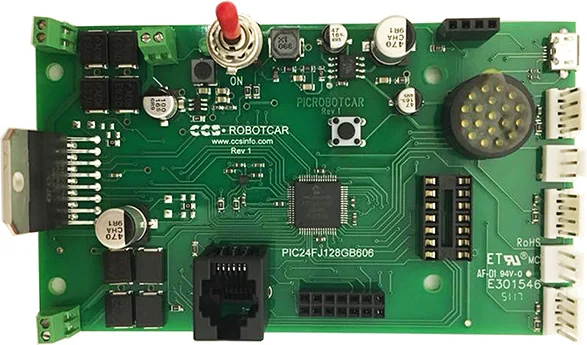

53317-1803

CCSBo mạch thử nghiệm rời từ kit phát triển Robot Car (xe robot dùng PIC24FJ128GB606); không kèm trình biên dịch, dành cho khách hàng đã có trình biên dịch CCS.

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

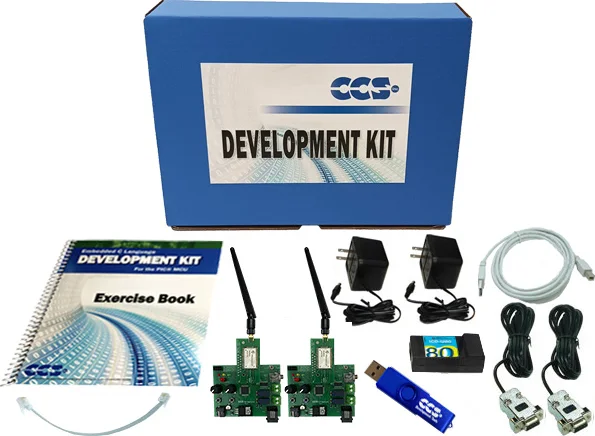

53317-1855

CCSKit phát triển Long Range RF (liên kết LoRaWAN® tầm xa với PIC® MCU), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập.

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

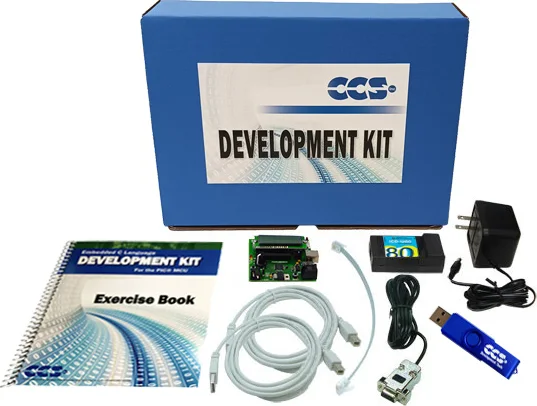

53318-1435

CCSKit phát triển USB for PIC24 (USB với PIC24FJ256GB206), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập.

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

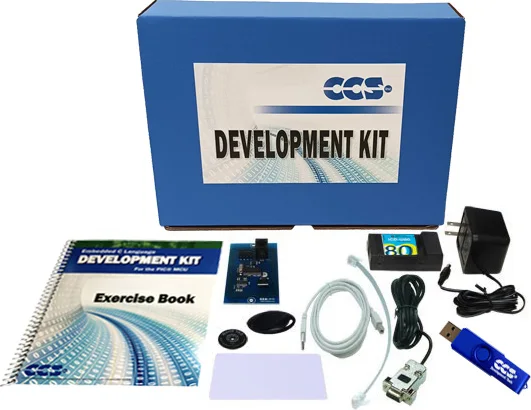

53318-510

CCSKit phát triển RFID (kèm thẻ RFID chỉ đọc và đọc/ghi), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập.

Datasheet (PDF)		Đặt hàng trướcLiên hệ báo giá

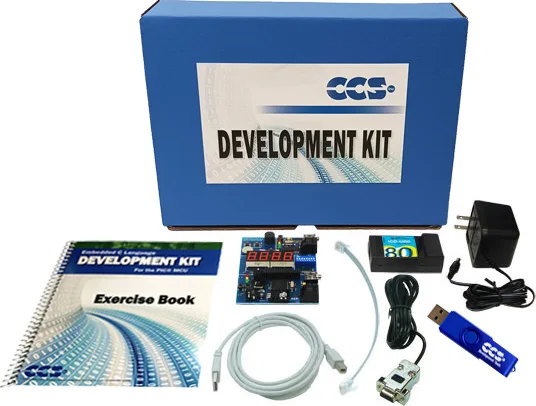

53319-577
