53315-822
Kit phát triển USB Master, chỉ phần cứng (Development Kit, Hardware Only)
Kit phát triển USB Master (USB host với PIC18 và FTDI VNC1L), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập.
Thông số
- Mã nhà sản xuất
- 53315-822
- Hãng sản xuất
- CCS
- Phiên bản kit
- Chỉ phần cứng (Hardware Only)*
- Công cụ kèm theo
- Bộ nạp (programmer), bo mạch thử nghiệm, nguồn và cáp, sách bài tập
- Ghi chú
- Phiên bản chỉ phần cứng (Hardware Only) và bo mạch thử nghiệm (Proto-Board) dành cho khách hàng đã có trình biên dịch CCS.
- Kích thước bo mạch
- 3" x 2.5"
- Kit phát triển USB Master gồm
- Bo mạch thử nghiệm USB Master; Bộ nạp/gỡ lỗi trong mạch (In-Circuit Programmer/Debugger); Tài liệu bài tập hướng dẫn (Exercise Tutorial); Adapter AC 9V; Cáp nối tiếp (serial) từ PC tới bo mạch thử nghiệm; Cáp từ ICD tới bo mạch thử nghiệm; Cáp USB từ PC tới ICD; Ổ USB flash
- Bo mạch thử nghiệm USB Master
- Chip Flash PIC18F67J10; 14 chân I/O (4 chân có thể dùng analog); FTDI Vinculum VNC1-L; Cổng RS-232 với bộ chuyển mức RS-232; Ba LED; Một biến trở (potentiometer); Hai nút nhấn; Header 20 chân để truy cập các chân I/O chưa dùng; Cổng USB Type A (cái)
Thông tin chi tiết
Kit này giúp bắt đầu phát triển USB Master (USB host) với dòng Microchip PIC® PIC18 và bộ điều khiển USB Host Vinculum™ VNC1L của FTDI. Đây là phiên bản chỉ phần cứng (Hardware Only), không kèm phần mềm trình biên dịch; gồm bộ nạp (programmer), bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Phiên bản này dành cho khách hàng đã có trình biên dịch CCS.
Tính năng chính
- Firmware đa dụng để giao tiếp với ổ đĩa USB và các thiết bị USB slave như máy in, bàn phím và thiết bị giao tiếp người dùng (HID)
- Firmware âm nhạc: VNC1L có thể giao tiếp với một bộ giải mã MP3 qua SPI để phát file MP3 lưu trên ổ đĩa USB
- Giao tiếp ổ đĩa và FTDI
- Firmware cho ổ đĩa, PC monitor và ứng dụng slave, cho phép cổng một của bo mạch thử nghiệm hoạt động như chip FT232
- Firmware thiết bị truyền thông, hỗ trợ kết nối lớp CDC với các thiết bị USB như modem, fax và adapter không dây
- Ứng dụng sao chép file tự động sao chép toàn bộ file từ một thiết bị sang ổ đĩa USB
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo CCS. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| 53316-431 CCSKit phát triển CAN Bus (mạng CAN với dòng PIC18), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| 53317-1803 CCSBo mạch thử nghiệm rời từ kit phát triển Robot Car (xe robot dùng PIC24FJ128GB606); không kèm trình biên dịch, dành cho khách hàng đã có trình biên dịch CCS. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| 53317-1855 CCSKit phát triển Long Range RF (liên kết LoRaWAN® tầm xa với PIC® MCU), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| 53318-1435 CCSKit phát triển USB for PIC24 (USB với PIC24FJ256GB206), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| 53318-510 CCSKit phát triển RFID (kèm thẻ RFID chỉ đọc và đọc/ghi), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
| 53319-577 CCSKit phát triển Embedded Serial Busses (bus nối tiếp SPI và I2C), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||

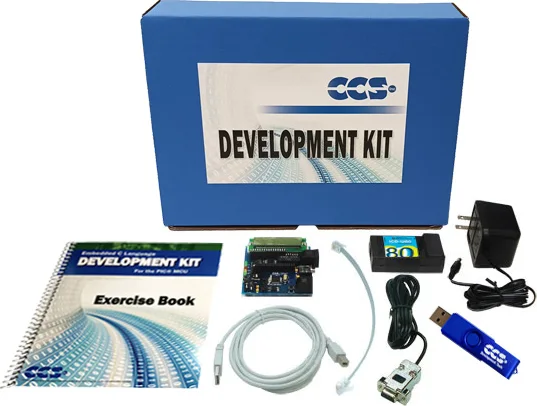

| 53320-603 CCSKit phát triển Embedded Ethernet (Ethernet nhúng với ENC28J60), chỉ phần cứng, không kèm trình biên dịch; gồm bộ nạp, bo mạch thử nghiệm, nguồn và cáp, sách bài tập. Datasheet (PDF) | — | Đặt hàng trước | Liên hệ báo giá | ||
