YQ2LAM10BTR
Diode Schottky cấu trúc Trench MOS, 100V, 2A, PMDTM, hiệu suất cao
YQ2VWM10B là diode Schottky hiệu suất cao, được thiết kế nhằm cải thiện sự đánh đổi giữa VF thấp và IR thấp. Với VF thấp, diode vẫn hoạt động ổn định ở nhiệt độ cao.
Thông số
- Mã nhà sản xuất
- YQ2LAM10BTR
- Hãng sản xuất
- ROHM Semiconductor
- Đóng gói
- PMDTM
- RoHS
- Đạt chuẩn RoHS
- Tình trạng (Status)
- Khuyến nghị cho thiết kế mới (Recommended)
- Mã gốc (Base Part No.)
- YQ2LAM10B
- Kiểu đóng gói (Packing)
- Cuộn băng (Taping)
- Số lượng mỗi đơn vị đóng gói
- 3000
- Chương trình cung cấp dài hạn
- 10 năm
- Cấu hình
- Đơn
- Mã vỏ
- SOD-128
- Kiểu lắp
- Dán bề mặt
- Số chân
- 2
- VRM [V]
- 100
- Điện áp ngược VR [V]
- 100
- Dòng thuận chỉnh lưu trung bình IO [A]
- 2
- IFSM [A]
- 70
- Điện áp thuận VF (Max.) [V]
- 0.67
- IF @ điện áp thuận [A]
- 2
- Dòng ngược IR (Max.) [mA]
- 0.015
- VR @ dòng ngược [V]
- 100
- Tj [℃]
- 175
- Nhiệt độ lưu trữ (Min.) [°C]
- -55
- Nhiệt độ lưu trữ (Max.) [°C]
- 175
- Kích thước vỏ [mm]
- 4.7x2.5 (t=1.05)
Thông số kỹ thuật
| Danh mục (Category) | Diode chỉnh lưu |
|---|---|
| Hãng (Mfr) | ROHM Semiconductor |
| Công nghệ (Technology) | Schottky |
| Điện áp ngược tối đa (Vr) (Voltage - DC Reverse (Vr) (Max)) | 100 V |
| Dòng chỉnh lưu trung bình (Io) (Current - Average Rectified (Io)) | 2A |
Thông tin chi tiết
YQ2VWM10B là diode Schottky hiệu suất cao, được thiết kế nhằm cải thiện sự đánh đổi giữa VF thấp và IR thấp. Với VF thấp, diode vẫn hoạt động ổn định ở nhiệt độ cao. Lý tưởng cho nguồn xung, diode xả (freewheel) và các ứng dụng bảo vệ đảo cực.
Tính năng chính
- Độ tin cậy cao
- Loại power mold nhỏ
- VF thấp và IR thấp
- Điện dung thấp
Tài liệu
- Datasheet (tiếng Anh)
Thông tin và hình ảnh theo ROHM. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
Mã tương tự
| Ảnh | Mã linh kiện | Đóng gói | Tồn kho | Đơn giá (chưa VAT) | Đặt mua |
|---|---|---|---|---|---|
| YQ2MM10ATFTR ROHM SemiconductorYQ2MM10ATF là diode Schottky hiệu suất cao, được thiết kế nhằm cải thiện sự đánh đổi giữa VF thấp và IR thấp. Với VF thấp, diode vẫn hoạt động ổn định ở nhiệt độ cao. PMDU Datasheet (PDF) | PMDU | Đặt hàng trước | Liên hệ báo giá | ||
| YQ2MM10ATR ROHM SemiconductorYQ2MM10A là diode Schottky hiệu suất cao, được thiết kế nhằm cải thiện sự đánh đổi giữa VF thấp và IR thấp. Với VF thấp, diode vẫn hoạt động ổn định ở nhiệt độ cao. PMDU Datasheet (PDF) | PMDU | Đặt hàng trước | Liên hệ báo giá | ||
| YQ2VWM10BTFTR ROHM SemiconductorYQ3MM10BTF là diode Schottky hiệu suất cao, được thiết kế nhằm cải thiện sự đánh đổi giữa VF thấp và IR thấp. Với VF thấp, diode vẫn hoạt động ổn định ở nhiệt độ cao. PMDE Datasheet (PDF) | PMDE | Đặt hàng trước | Liên hệ báo giá | ||
| YQ2VWM10BTR ROHM SemiconductorYQ3MM10B là diode Schottky hiệu suất cao, được thiết kế nhằm cải thiện sự đánh đổi giữa VF thấp và IR thấp. Với VF thấp, diode vẫn hoạt động ổn định ở nhiệt độ cao. PMDE Datasheet (PDF) | PMDE | Đặt hàng trước | Liên hệ báo giá | ||

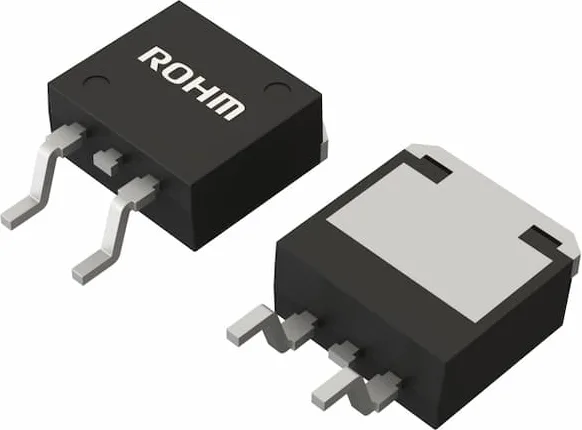

| YQ30NL10CDFHTL ROHM SemiconductorYQ30NL10CDFH là diode Schottky hiệu suất cao, được thiết kế nhằm cải thiện sự đánh đổi giữa VF thấp và IR thấp. Với VF thấp, diode vẫn hoạt động ổn định ở nhiệt độ cao. LPDL (TO-263L) Datasheet (PDF) | LPDL (TO-263L) | Đặt hàng trước | Liên hệ báo giá | ||
