UPS0J102MPD

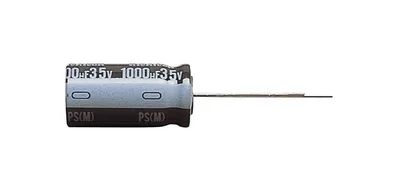

Tụ nhôm chân cắm 1000µF 6.3V φ10×12.5mm Nichicon UPS0J102MPD
1000 µF, 6.3V, ±20%, φ10×12.5mm. Tụ cỡ nhỏ trở kháng thấp cho SMPS, dải nhiệt rộng -55 °C đến +105 °C, 6.3 V – 100 V, 22 µF – 15000 µF.
Thông số
- Mã nhà sản xuất
- UPS0J102MPD
- Hãng sản xuất
- Nichicon
- Đóng gói
- φ10×12.5mm
- RoHS
- Đạt chuẩn RoHS
- Dòng (Series)
- UPS
- Tình trạng (Status)
- Đang sản xuất
- Điện dung (Capacitance)
- 1000 µF
- Sai số điện dung (Tolerance)
- ±20%
- Điện áp định mức (Rated Voltage)
- 6.3V
- Dòng gợn tần số thấp (Low Frequency Ripple Current)
- 522 mA
- Dòng gợn tần số cao (High Frequency Ripple Current)
- 600 mA
- Dòng rò (Leakage Current)
- 189 µA
- Dải nhiệt độ làm việc (Temperature Range)
- -55 °C ~ 105 °C
- Kích thước (Size)
- φ10 × 12.5 mm (đường kính × cao)
- Tuổi thọ (Life/Endurance)
- 2000 giờ ở 105 °C
- Kiểu lắp (Mounting Type)
- Chân cắm (radial)
- Kiểu đóng gói (Packaging)
- Rời, đóng túi (Bulk / Bag)
Thông số kỹ thuật
| Danh mục (Category) | Tụ nhôm |
|---|---|
| Hãng (Mfr) | Nichicon |
| Dòng sản phẩm (Series) | UPS |
| Cách đóng gói (Package) | Bulk |
| Trạng thái (Product Status) | Active |
| Điện dung (Capacitance) | 1000 µF |
| Sai số (Tolerance) | ±20% |
| Điện áp định mức (Voltage - Rated) | 6.3V |
| Tuổi thọ theo nhiệt độ (Lifetime @ Temp.) | 2000 Hrs @ 105°C |
| Nhiệt độ làm việc (Operating Temperature) | -55°C ~ 105°C |
| Phân cực (Polarization) | Polar |
| Dòng gợn tần số thấp (Ripple Current @ Low Frequency) | 522 mA @ 120 Hz |
| Dòng gợn tần số cao (Ripple Current @ High Frequency) | 600 mA |
| Kích thước (Size / Dimension) | 0.394" Dia (10.00mm) |
| Chiều cao tối đa (Height - Seated (Max)) | 0.492" (12.50mm) |
| Kiểu lắp (Mounting Type) | Through Hole |
| Vỏ (Package / Case) | Radial, Can |
Thông tin chi tiết
Dòng tụ nhôm điện phân cỡ nhỏ UPS được thiết kế cho SMPS, có trở kháng thấp và dải nhiệt độ rộng từ -55 °C đến +105 °C. Các model chân cắm có điện áp định mức từ 6.3 V đến 100 V và điện dung từ 22 µF đến 15000 µF, tất cả đều tuân thủ RoHS.
Tính năng chính
- Trở kháng thấp, thiết kế cho SMPS
- Nhiệt độ hoạt động -55 °C đến +105 °C
- Điện áp 6.3 V – 100 V, điện dung 22 µF – 15000 µF
- Tuân thủ RoHS
Tài liệu
- Datasheet dòng UPS (PDF) (tiếng Anh)
Thông tin và hình ảnh theo Nichicon. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
