ULT2H4R7MNL1GS
Tụ nhôm dán 4.7µF 500V φ10×13.5mm Nichicon ULT2H4R7MNL1GS
4.7 µF, 500V, ±20%, φ10×13.5mm. Tụ nhôm dán ULT điện áp cao 160–500 V cho ô tô, tuổi thọ 2000 giờ ở 125 °C, đạt AEC-Q200 và RoHS.
Thông số
- Mã nhà sản xuất
- ULT2H4R7MNL1GS
- Hãng sản xuất
- Nichicon
- Đóng gói
- φ10×13.5mm
- RoHS
- Đạt chuẩn RoHS
- Dòng (Series)
- ULT
- Tình trạng (Status)
- Đang sản xuất
- Điện dung (Capacitance)
- 4.7 µF
- Sai số điện dung (Tolerance)
- ±20%
- Điện áp định mức (Rated Voltage)
- 500V
- Dòng gợn tần số thấp (Low Frequency Ripple Current)
- 40 mA
- Dòng gợn tần số cao (High Frequency Ripple Current)
- 60 mA
- Dòng rò (Leakage Current)
- 294 µA
- Dải nhiệt độ làm việc (Temperature Range)
- -40 °C ~ 125 °C
- Kích thước (Size)
- φ10 × 13.5 mm (đường kính × cao)
- Tuổi thọ (Life/Endurance)
- 2000 giờ ở 125 °C
- Kiểu lắp (Mounting Type)
- Dán bề mặt (SMD)
- Tiêu chuẩn ô tô (AEC-Q200)
- Có
- Kiểu đóng gói (Packaging)
- Cuộn băng (Embossed Carrier Taping)
Thông số kỹ thuật
| Danh mục (Category) | Tụ nhôm |
|---|---|
| Hãng (Mfr) | Nichicon |
| Dòng sản phẩm (Series) | ULT |
| Cách đóng gói (Package) | Tape & Reel (TR) |
| Trạng thái (Product Status) | Active |
| Điện dung (Capacitance) | 4.7 µF |
| Sai số (Tolerance) | ±20% |
| Điện áp định mức (Voltage - Rated) | 500V |
| Tuổi thọ theo nhiệt độ (Lifetime @ Temp.) | 2000 Hrs @ 125°C |
| Nhiệt độ làm việc (Operating Temperature) | -40°C ~ 125°C |
| Phân cực (Polarization) | Polar |
| Chứng nhận (Ratings) | AEC-Q200 |
| Dòng gợn tần số thấp (Ripple Current @ Low Frequency) | 40 mA @ 120 Hz |
| Dòng gợn tần số cao (Ripple Current @ High Frequency) | 60 mA |
| Kích thước (Size / Dimension) | 0.394" Dia (10.00mm) |
| Chiều cao tối đa (Height - Seated (Max)) | 0.531" (13.50mm) |
| Kiểu lắp (Mounting Type) | Surface Mount |
| Vỏ (Package / Case) | Radial, Can - SMD |
Thông tin chi tiết

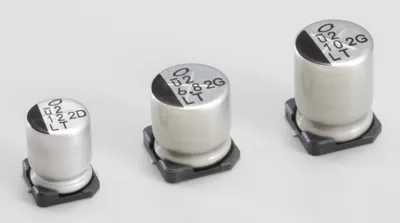

Dòng tụ điện áp cao cho ô tô ULT mang lại tuổi thọ tải 2000 giờ ở 125 °C. Các model có điện áp định mức từ 160 V đến 500 V và điện dung định mức từ 1.8 µF đến 33 µF trong dải nhiệt độ rộng từ -40 °C đến +125 °C. Dòng tụ tuân thủ tiêu chuẩn RoHS và AEC-Q200, có thể dùng với máy gắn linh kiện tự động sử dụng băng tải (carrier tape).
Tính năng chính
- Điện áp cao 160 V – 500 V
- Tuổi thọ tải 2000 giờ ở 125 °C
- Điện dung 1.8 µF – 33 µF, nhiệt độ -40 °C ~ +125 °C
- Đạt AEC-Q200, tuân thủ RoHS
Tài liệu
- Datasheet dòng ULT (PDF) (tiếng Anh)
Thông tin và hình ảnh theo Nichicon. Liên hệ R&P để được tư vấn chọn mã phù hợp và báo giá.
